Unity Shader Graph 2D - Procedural程序化形状之波形

在Unity Shader Graph中，可以通过节点来构建一些程序化的图形形状，本文将通过使用Shader Graph中的节点来创建一个圆状的波形动画图形，从而进一步的来实践和应用Shader Graph的节点。

---

创建基础的圆状波形图

需要使用到的节点有Polar Coordinates即极坐标，该坐标以半径为X轴，然后某一半径转一圈即为该X值的Y轴。

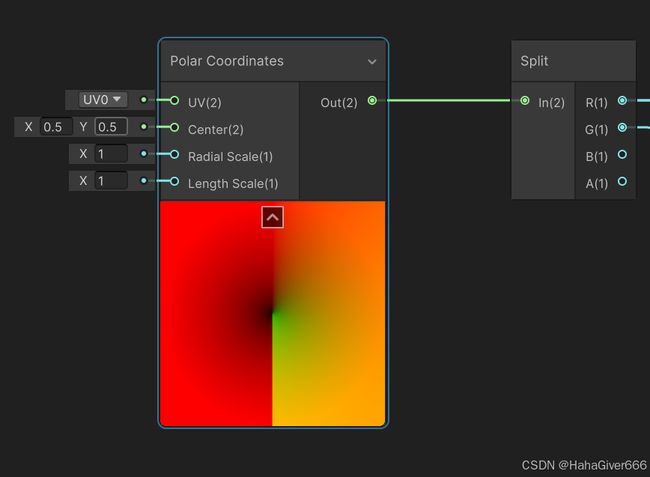

由于我们要实现圆状波形图，那么就需要用到Y轴，将极坐标使用Split节点进行坐标轴拆分，获得Y轴的值。

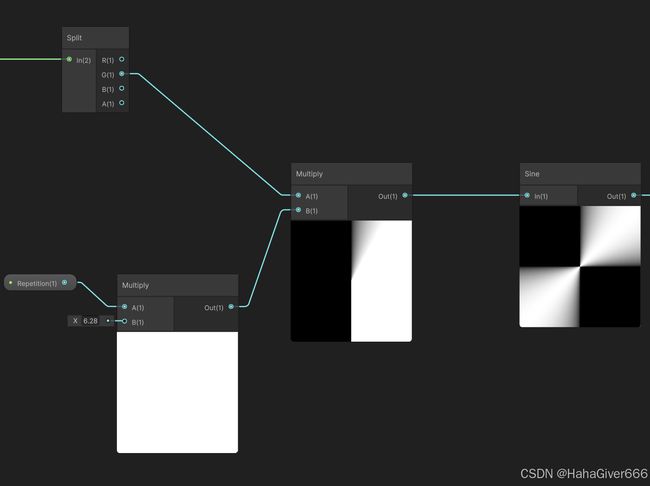

创建一个Float类型的变量命名为Repetition，即波形的重复个数。然后将Repetition与2个π相乘得到一个参数，再将这个结果与Y轴的值进行相乘用来做Sine节点的输入，节点如下所示。

再创建一个Float类型的变量命名为Height，用来控制波形的高度与Sine节点的输出相乘，节点如下。
