Flink之DataStream API 概述

---

前言

flink版本号1.18.1

一、DataStream API 应用实例

public class WordCount {
    public static void main(String[] args) throws Exception {

        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        DataStreamSource<String> DataStreamSource = env.readTextFile("word.text");
        SingleOutputStreamOperator<Tuple2<String, Long>> wordAndOne = DataStreamSource.flatMap(new FlatMapFunction<String, Tuple2<String, Long>>() {
            @Override
            public void flatMap(String value, Collector<Tuple2<String, Long>> out) throws Exception {
                String[] words = value.split(" ");

                for (String word : words) {
                    out.collect(Tuple2.of(word, 1L));
                }
            }
        });
        wordAndOne.keyBy(data -> data.f0).sum(1).print();

        env.execute();
    }
}

DataStream程序主要包含3部分：

1、StreamExecutionEnvironment初始化：该部分主要创建和初始化StreamExecutionEnvironment，提供通过DataStream API构建Flink作业需要的执行环境，包括设定ExecutionConfig、CheckpointConfig等配置信息以及StateBackend和TimeCharacteristic等变量

2、业务逻辑代码转换：env中提供了创建DataStream的方法，通过env.readTextFile()方法读取文本数据并构建DataStreamSource数据集，之后所有的DataStream操作都会以DataStreamSource为头节点。同时DataStreamAPI 提供了各种转换操作，如map、reduce、keyBy等算子，用于构建完整的计算逻辑。

3、程序执行env.execute()，在execute()方法中基于DataStream之间的转换生成StreamGraph,并将StreamGraph转成成JobGraph,最终将JobGraph提交到集群

二、DataStream的主要成员变量

public class DataStream<T> {

    protected final StreamExecutionEnvironment environment;

    protected final Transformation<T> transformation;

    /**
     * Create a new {@link DataStream} in the given execution environment with partitioning set to
     * forward by default.
     *
     * @param environment The StreamExecutionEnvironment
     */
    public DataStream(StreamExecutionEnvironment environment, Transformation<T> transformation) {
        this.environment =
                Preconditions.checkNotNull(environment, "Execution Environment must not be null.");
        this.transformation =
                Preconditions.checkNotNull(
                        transformation, "Stream Transformation must not be null.");
    }
}

2.1 DataStream数据结构包含两个成员变量StreamExecutionEnvironment和Transformation< T >。通过transformation生成当前的DataStream。

2.2 通过DataStream 构建Flink作业时，env会将DataStream之间的转换操作存储到env中List>，transformations集合，然后基于转换操作去构建Pipeline,用于描述作业的总体计算逻辑，流作业具体实现类是StreamGraph,批作业对应的Pipeline实现类为Plan。

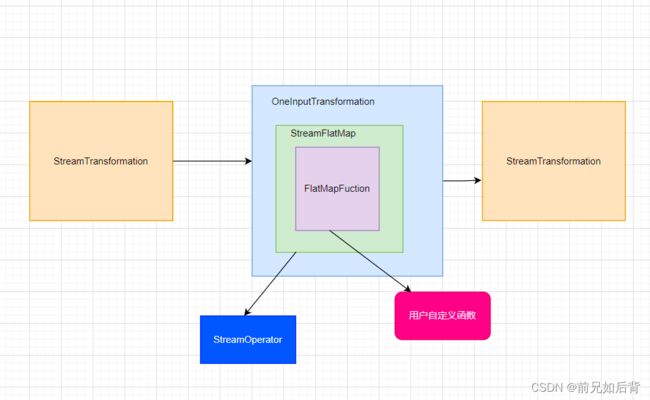

2.3 具体转换图

每个StreamTransformation都包含相应的StreamOperator，例如执行DataStream.flatMap(new FlatMapFuction(…)) 转换之后，内部生成了StreamFlatMap，StreamOperator包含了自定义函数的信息，StreamFlatMap算子包含了FlatMapFuction。

2.4 StreamFlatMap

以DataStream的flatMap转换操作为例,分析DataStream底层源码实现，首先自定义FlatMapFunction实现数据的处理逻辑，然后调用DataStream.flatMap()方法将FlatMapFunction作为参数应用在FlatMap转换操作中。在DataStream.flatMap()方法中可以看出，调用了transform()方法进行后续的转换处理，调用过程基于FlatMapFunction参数创建StreamFlatMap实例，StreamFlatMap本质上就是StreamOperator的实现类。

  public <R> SingleOutputStreamOperator<R> flatMap(FlatMapFunction<T, R> flatMapper) {

        TypeInformation<R> outType =
                TypeExtractor.getFlatMapReturnTypes(
                        clean(flatMapper), getType(), Utils.getCallLocationName(), true);

        return flatMap(flatMapper, outType);
    }



    public <R> SingleOutputStreamOperator<R> flatMap(
            FlatMapFunction<T, R> flatMapper, TypeInformation<R> outputType) {
        return transform("Flat Map", outputType, new StreamFlatMap<>(clean(flatMapper)));
    }
    public <R> SingleOutputStreamOperator<R> transform(
            String operatorName,
            TypeInformation<R> outTypeInfo,
            OneInputStreamOperator<T, R> operator) {

        return doTransform(operatorName, outTypeInfo, SimpleOperatorFactory.of(operator));
    }

     protected <R> SingleOutputStreamOperator<R> doTransform(
            String operatorName,
            TypeInformation<R> outTypeInfo,
            StreamOperatorFactory<R> operatorFactory) {

        // 获取上一次转换操作输出的TypeInformation信息
        transformation.getOutputType();
		// 基于operatorName、、outTypeInfo和operatorFactory等参数创建OneInputTransformation实例,其中OneInputTransformation会包含当前DataStream对应的上一次转换操作。
        OneInputTransformation<T, R> resultTransform =
                new OneInputTransformation<>(
                        this.transformation,
                        operatorName,
                        operatorFactory,
                        outTypeInfo,
                        environment.getParallelism(),
                        false);

		// 基于resultTransform创建SingleOutputStreamOperator。SingleOutputStreamOperator继承自DataStream,每次转换操作返回给用户的数据结构，以便继续调用
        @SuppressWarnings({"unchecked", "rawtypes"})
        SingleOutputStreamOperator<R> returnStream =
                new SingleOutputStreamOperator(environment, resultTransform);
		// 将创建好的OneInputTransformation添加到env中的List>集合中，用于生成StreamGraph对象
        getExecutionEnvironment().addOperator(resultTransform);

        return returnStream;
    }

---

总结

在DataStream转换的过程中,不管是哪种类型的转换操作，都是按照相同的方式：首先将用户自定义的函数封装到Operator中，然后将Operator封装到Transformation转换操作中，最后将Transformation添加到StreamExecutionEnviroment提供的Transfromation集合。通过DataStream之间的转换操作生成pipeline即Streamgraph
