芯片中，ping pang mode(乒乓模式)、one shot mode、影子寄存器等介绍

乒乓模式（Ping-Pong Mode）

在芯片或者嵌入式系统中，"乒乓模式"（Ping-Pong Mode） 是一种常见的设计模式，尤其在数据传输、内存管理、通信等领域应用广泛。这个模式的名字来自于“乒乓球”在两个点之间来回弹跳的形象，反映了数据或任务在两个缓冲区之间切换的特性。

乒乓模式（Ping-Pong Mode）是什么？

乒乓模式的核心思想是通过两个缓冲区（或内存区域）来交替使用，以提高系统的效率和响应速度。通常在数据交换或处理过程中，系统会同时有两个缓冲区，一个用于当前的数据处理，另一个用于下一个数据的存储。这样，当一个缓冲区的数据正在被处理时，另一个缓冲区可以继续接收或存储新的数据，避免了等待的过程。以内存空间换取运行时间。

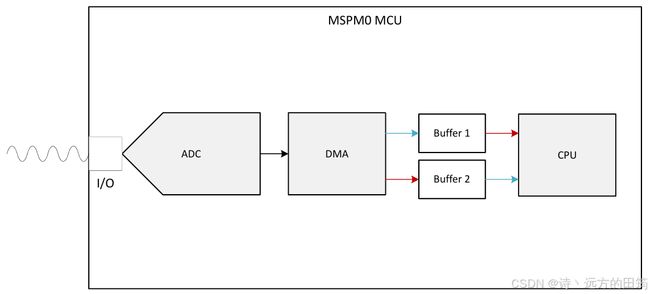

TI - 用于 ADC 的 DMA 乒乓: https://www.ti.com.cn/cn/lit/ab/zhcacb4/zhcacb4.pdf?ts=1706162094564

乒乓模式的工作原理：

1. 数据交换：系统维护两个缓冲区（称为Ping和Pong）。一个缓冲区用于存放当前正在使用的数据，另一个缓冲区用于存放即将处理的数据。

2. 切换使用：在每次数据处理完成后，系统会交替切换两个缓冲区：

   • Ping缓冲区正在被处理或者被发送数据。
   • Pong缓冲区用于接收新的数据，或者准备好进行下一轮的处理。

3. 效率提升：这种交替使用的模式使得数据处理过程不会因为等待而阻塞，提高了系统的吞吐量和响应速度。

乒乓模式的典型应用场景：

1. 双缓冲区（Double Buffering）： 在图像渲染或者视频处理等场景中，常使用双缓冲区来避免画面撕裂或延迟。一个缓冲区用于显示当前的图像，另一个缓冲区用来计算或准备下一帧图像。通过交替切换两个缓冲区，系统可以在显示的同时，继续处理下一帧数据，确保画面的平滑流畅。

2. 数据传输： 在嵌入式系统中，尤其是与外部设备（如传感器、显示器、网络设备等）进行数据交换时，乒乓模式被广泛应用。数据通过DMA（直接存储器访问）或中断机制在两个缓冲区之间切换，使得数据传输和处理能够并行进行，不会因等待数据传输完成而造成阻塞。

3. 音频/视频流处理： 对于音频和视频流的处理来说，乒乓模式允许一个缓冲区接收音频数据（例如，录音或播放音频），而另一个缓冲区则用于处理或输出数据。这样，系统可以在输出一个缓冲区的内容时，继续接收和处理另一个缓冲区的数据。

4. 嵌入式系统的任务调度： 在嵌入式系统中，特别是实时系统中，任务的切换也是使用类似乒乓模式的思路。一个任务在执行时，另一个任务准备好数据或者准备执行，能够确保系统的流畅性和响应能力。

乒乓模式的优点：

1. 提高效率：通过两个缓冲区交替使用，避免了等待数据传输或处理的时间，增加了系统的吞吐量。

2. 减少延迟：在图像、音频、数据等实时处理应用中，乒乓模式能有效减少延迟，使系统可以保持稳定和连续的性能。

3. 减少数据丢失或错误：由于两个缓冲区是独立操作的，可以避免在数据处理过程中发生数据覆盖或丢失的情况。

4. 并行处理：系统可以同时进行数据接收、处理和输出，提高了多任务和并行操作的能力。

乒乓模式的缺点：

1. 内存占用：由于需要两个缓冲区来存储数据，因此会增加系统的内存需求。

2. 实现复杂性：管理两个缓冲区的切换和同步可能增加系统设计的复杂度，特别是在嵌入式系统中，内存资源较为有限时需要小心管理。

乒乓模式的硬件实现：

• 在一些硬件平台中，像DMA（直接存储器访问）控制器就常常用于实现乒乓模式，DMA控制器能够在两个内存区域之间进行自动的数据传输，而不会占用CPU资源，从而提高系统的效率。
• 在传感器与处理单元之间传输数据时，硬件DMA可以同时读取一个缓冲区的数据，同时将另一个缓冲区的数据传输到外设。

总结

乒乓模式通过交替使用两个缓冲区，能够避免数据处理过程中的阻塞，提高数据传输和处理的效率。它在图像处理、音频视频流、实时数据传输等领域应用广泛。理解乒乓模式并能在设计中灵活使用，是提高系统性能和响应能力的一个重要手段。

---------------------------------------------------------------------------------------------

One-Shot Mode

One-Shot Mode（单次模式） 是一种常见的控制模式，通常用于定时器、计数器以及一些外设（如PWM生成、ADC采样等）的配置中。在芯片或嵌入式系统中，One-Shot模式的工作原理是“执行一次后停止”，即触发事件只发生一次，然后系统进入停止或空闲状态，直到下一次外部触发或者重启。这个模式主要用于需要一次性操作或单次周期性任务的场景。

One-Shot Mode 工作原理：

• 触发一次后执行任务：One-Shot模式意味着系统只会在接收到一次触发信号后执行任务。例如，定时器在设定的时间到达后会执行一次中断或动作，然后停止工作。

• 不持续运行：与周期性运行的模式（如周期性中断模式）不同，One-Shot模式不会自动重复执行，需要新的触发事件才会再次执行。

• 适用于短时间任务：通常在需要执行某个短时间或单次操作时，One-Shot模式非常有用。例如，在某个特定时间点对传感器进行一次采样、启动一个单次计时器、触发一个脉冲等操作。

One-Shot Mode 在不同领域的应用：

1. 定时器（Timer）： 在定时器的配置中，One-Shot模式用于产生一个固定的时间延迟。定时器在计时结束时触发一个事件（如中断、回调函数等），然后停止，直到用户重新启动定时器。适用于那些只需要一次延时或单次事件触发的场景。

   例子：

   • 你想要延迟某个操作，比如每隔1秒后执行一个操作一次，定时器设置为One-Shot模式，一次触发后停止计时。

2. PWM（脉宽调制）： 在一些外设（如PWM信号发生器）的配置中，One-Shot模式意味着PWM信号只会输出一个周期，之后停止，不会持续输出多个周期，直到下一次触发。

3. ADC（模拟到数字转换器）： 在ADC的One-Shot模式下，ADC只会进行一次采样转换操作。每次需要采样时，触发一次ADC转换，完成后停止，直到下一次触发。

4. 单次脉冲输出： 如果需要产生一个固定宽度的脉冲信号，可以使用One-Shot模式，产生一个单次的脉冲，通常应用于某些控制任务中。

One-Shot Mode 配置示例：

假设我们使用嵌入式系统的定时器来实现One-Shot模式，定时器的配置通常包括：

1. 设置定时器的时间间隔。
2. 配置定时器为One-Shot模式。
3. 启动定时器，定时器在经过设定的时间后执行一次操作（比如触发中断或执行回调）。
4. 定时器停止，直到手动重启。

定时器 One-Shot模式工作流程：

1. 初始化：初始化定时器，设置定时器的时间间隔，配置为One-Shot模式。
2. 触发定时器：启动定时器并等待它完成计时。
3. 事件发生：当定时器计时完成时，触发指定的事件（比如中断或者回调函数）。
4. 停止：定时器停止工作，不再继续计时。要重新启动定时器，必须重新配置或者触发定时器。

One-Shot Mode 和其他模式的对比：

1. 与周期模式（Periodic Mode）的比较：

   • One-Shot模式：定时器只运行一次，触发事件后停止。适合一次性任务。
   • 周期模式：定时器会不断循环触发事件，在每次周期到达时都执行任务，适合持续性任务。

2. 与重复模式（Repeat Mode）的比较：

   • One-Shot模式：只执行一次，之后停止，直到下一次触发。
   • 重复模式：执行多次，可以连续地重复执行任务，直到禁用或停止。

总结

One-Shot模式 这种模式能够帮助系统提高效率，减少资源占用，特别适用于不需要重复执行的短时操作。

-------------------------------------------------------------------------------------------

影子寄存器

在芯片设计中，影子寄存器（Shadow Register） 是一种非常重要的机制，广泛应用于微控制器和其他嵌入式系统中。它的核心作用是通过缓冲寄存器值的更新，确保在硬件操作过程中不会出现中断或不一致性。影子寄存器通常用于定时器、计数器、ADC（模拟数字转换器）、PWM（脉宽调制）等模块的配置中。

影子寄存器的工作原理

影子寄存器通常由两个寄存器组成：

1. 预装载寄存器（Preload Register）：这个寄存器允许程序员写入新值。程序员可以随时更改它，不会对当前的硬件操作产生影响。它的作用是用来准备新的配置或数据。

2. 影子寄存器（Shadow Register）：这个寄存器是硬件实际使用的寄存器。程序员通常无法直接访问它，它用于存储当前硬件操作所需的配置或数据。

在典型的使用中，当需要更新寄存器的值时，程序员将新值写入预装载寄存器。然后，在特定的触发事件（如计时器溢出、外部触发等）发生时，预装载寄存器的值会被复制到影子寄存器中，供硬件使用。这样，新的寄存器值就被同步到硬件，同时不会中断当前正在进行的操作。

影子寄存器的作用

1. 确保硬件操作的稳定性： 影子寄存器可以防止在进行重要的硬件操作（如定时器计数、PWM波形生成、ADC采样等）时对寄存器值进行更改。这意味着你可以在不干扰当前操作的情况下，准备好新的数据或配置，保证系统的稳定性。

2. 支持不间断的任务执行： 影子寄存器允许你在系统的某些寄存器进行配置时，不必中断正在进行的操作。例如，在一个定时器系统中，可能需要调整定时器的预分频值或者自动重载值。使用影子寄存器，你可以在不中断当前定时器计数的情况下，完成配置。

3. 更新操作的原子性： 在需要多次更新硬件寄存器的场合，影子寄存器能够确保所有更新操作在同一时刻生效。比如，多个寄存器在同步更新时，影子寄存器机制能够保证这些寄存器的更新是原子的，不会出现部分更新的情况。

4. 减少寄存器操作的干扰： 影子寄存器可以使得寄存器的写入操作和硬件的读取操作不会互相干扰。你可以先将数据写入影子寄存器，然后在适当的时机将它们转移到硬件使用的寄存器中，从而避免在读取过程中更新寄存器的值。

影子寄存器的应用场景

1. 定时器配置： 影子寄存器在定时器和计数器的配置中非常常见。在定时器模块中，通常会使用影子寄存器来存储定时器的计时值。你可以提前将定时器的预分频值、计数值等配置到预装载寄存器中，然后在定时器的更新事件发生时，影子寄存器会自动更新，这样就不需要中断当前计时周期。

2. PWM信号生成： 在生成PWM信号时，影子寄存器可以用来配置周期、占空比等参数。你可以在PWM信号的每个周期结束前，预装载新的参数到预装载寄存器，在下一个周期开始时，新的设置就会生效。

3. ADC采样： 在ADC模块中，你可以将新的采样配置写入预装载寄存器，而实际的采样过程依赖于影子寄存器。通过这种方式，可以确保新配置在下一次采样时生效，而不会影响当前的采样操作。

4. 控制系统的配置： 许多控制系统中，影子寄存器被用来配置控制参数（如PID控制器的增益值、状态机的状态设置等），确保在不打断当前控制任务的情况下，进行参数调整。

影子寄存器的优点

1. 提高性能：通过将配置写入影子寄存器而不是直接修改硬件寄存器，系统能够继续执行其他任务，避免了等待更新的时间，提高了系统性能。

2. 减少系统中断：影子寄存器避免了在硬件操作期间进行寄存器写操作，减少了潜在的系统中断，保证了数据的稳定性和准确性。

3. 简化操作：影子寄存器允许你在系统的不同时间点进行数据的加载和更新，而无需担心这些操作会干扰到当前的操作过程。

4. 减少硬件故障的风险：通过提供一个缓冲机制，影子寄存器减少了由于操作不当而导致的硬件错误，尤其是在复杂的并发操作环境下。

影子寄存器的缺点

1. 增加硬件设计复杂性：虽然影子寄存器为系统提供了很多优点，但它也会增加设计的复杂性，特别是在设计时需要对同步和更新机制进行精细的控制。

2. 增加内存占用：影子寄存器本质上是一个额外的寄存器，它会占用一定的内存空间，尤其在嵌入式系统中，这可能是一个需要考虑的因素。

3. 可能带来延迟：由于影子寄存器更新是通过触发事件来完成的，因此可能会引入少量的延迟，尤其是在处理时对事件触发时机的要求较高时。

总结

影子寄存器是一种用于缓冲寄存器值更新的机制，常见于定时器、PWM、ADC等模块中。它通过允许在不中断当前硬件操作的情况下配置新的数据或设置，确保了系统的稳定性、可靠性，并提高了性能。影子寄存器支持同步更新多个寄存器值，确保硬件操作的一致性和原子性，是嵌入式系统中非常重要的一个设计概念。
