【STM32学习记录06】STM32功能介绍—时钟、复位和电源

主题	内容	教学目的/扩展视频
STM32功能介绍（重点课程）	包括ARM核心，内存，时钟，复位，电源，电压监控，看门狗，低功耗，ADC，中断，IO接口，调试模式，定时器，通信接口等功能的基础知识介绍。	对单片机内部各功能有初步的认识，不要求深入了解。为未来细讲做信心上的准备。

学习课程来源于洋桃电子，杜洋老师

---

学习目标

对单片机内部的时钟，复位，电源各功能有初步的认识，不要求深入了解。

---

学习重点

核心知识点

内容	描述
时钟、复位和电源管理	2.0～3.6伏供电和I/O引脚
	上电/断电复位(POR/PDR)、可编程电压监测器(PVD)
	4～16MHz晶体振荡器
	内嵌经出厂调校的8MHz的RC振荡器
	内嵌带校准的40kHz的RC振荡器
	产生CPU时钟的PLL
	带校准功能的32kHz RTC振荡器

▲ PLL（Phase-Locked Loop）—相位锁定环：在单片机中作为分频器，能够灵活地生成和分配时钟信号，满足不同系统和外设的需求。

---

扩展

• 扩展一 四种时钟对比表（除PLL）

名称	缩写	频率	外部连接	功能	用途	特性
外部高速晶体振荡器	HSE	4~16MHz	4~16MHz晶体		系统时钟/RTC	成本高，温漂小
外部低速晶体振荡器	LSE	32kHz	32.768kHz晶体	带校准功能	RTC	成本高，温漂小
内部高速RC振荡器	HSI	8MHz	无	经出厂调校	系统时钟	成本低，温漂大
内部低速RC振荡器	LSI	40kHz	无	带校准功能	RTC	成本低，温漂大

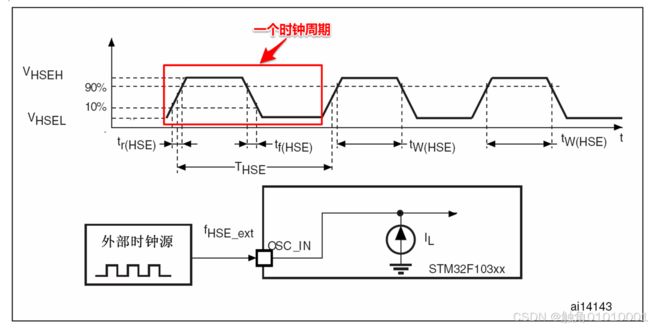

（图1：一个时钟周期示意图）

• 扩展二 时钟的输出和选择器

▲ 在单片机中，MCO（Microcontroller Clock Output）即微控制器时钟输出，是单片机的一种功能，用于将内部时钟信号输出到外部引脚，供外部设备使用或进行时钟信号测试。

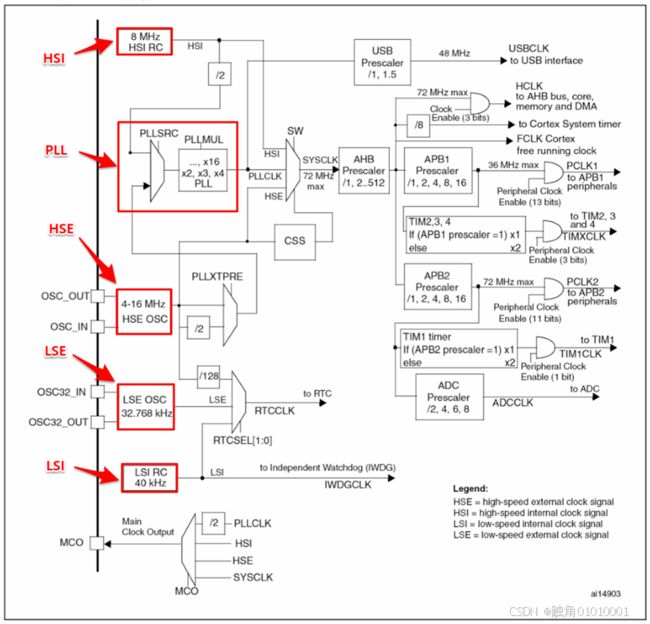

（图2：时钟的输出和选择器示意图）

---

⚠️ 注意事项

1. 当HSI作为PLL时钟的输入时，高的系统时钟频率只能达到64MHz。
2. 当使用USB功能时，必须同时使用HSE和PLL，CPU的频率必须是48MHz或72MHz。
3. 当需要ADC采样时间为1μs时，APB2必须设置在14MHz、28MHz或56MHz。

---

相关资源

[1] 洋桃电子B站课程-STM32入门100步
[2] STM32F103xx官方数据手册
[3] STM32F103X8-B数据手册（中文）提取码: w48k

---

下期预告：下一期将探讨STM32功能介绍—低功耗和ADC（重点课程），欢迎持续关注！
