第5章 UART接口运作机制

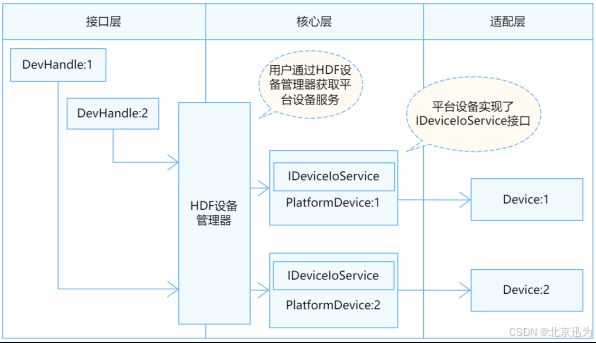

在HDF框架中，串口接口适配模式采用独立服务模式，如下图所示：

 如上图所示，每个设备对象会独立发布一个设备服务来处理外部访问，设备管理器接收到API的访问请求之后，通过提取该请求的参数，达到调用实际设备对象的相应内部方法的目的。这种模式可以直接借助HDF设备管理器的服务管理能力，但需要为每个设备单独配置设备节点，增加内存占用。

UART模块各分层的作用如下所述：

1. 接口层提供打开UART设备，UART设备读取指定长度数据，UART设备写入指定长度数据，设置UART设备波特率，获取设UART设备波特率，设置UART设备属性，获取UART设备波特率，设置UART设备传输模式，关闭UART设备的接口。
2. 核心层主要提供UART控制器的创建，移除以及管理的能力，通过钩子函数与适配层交互。
3. 适配层主要是将钩子函数的功能实例化，实现具体的功能。
