【MATLAB源码-第164期】基于matlab的轴承故障三种谱图：细化谱，功率谱，倒谱对比分析仿真。

操作环境：

MATLAB 2022a

1、算法描述

轴承故障分析是一种重要的维护和监控手段，能够帮助工程师及时发现和解决轴承在运行中可能遇到的各种问题。在轴承故障诊断中，通常会使用到三种谱图分析方法：细化谱（Fine Spectrum）、功率谱（Power Spectrum）和倒谱（Cepstrum）分析。这三种方法各有特点，适用于不同的故障类型和分析场景。以下是对这三种谱图的详细描述。

细化谱分析
理论基础
细化谱分析依赖于对信号进行细致的频率分析，通过捕捉信号中的细微变化来发现故障的迹象。与传统的频谱分析相比，细化谱分析更加关注信号中的微小波动和非线性特征，这使得它能够在早期阶段发现轴承的轻微损伤。细化谱通过对信号进行高阶统计分析，能够揭示出常规方法无法检测到的故障特征。

操作步骤
信号采集：首先需要使用适当的传感器，如加速度传感器，收集轴承的振动信号。
信号预处理：采集到的信号可能会受到噪声的干扰，因此需要进行滤波、去噪等预处理步骤。
窗函数处理：为了减少频谱泄露，通常会对信号采用窗函数处理。
快速傅里叶变换（FFT）：将时域信号转换成频域信号，为细化分析打下基础。
高阶统计分析：利用高阶统计量分析信号，提取微弱的故障特征。
应用实例
在轴承早期故障阶段，轴承损伤可能仅仅是微小的裂纹或者轻微的磨损。这些轻微的损伤在传统的频谱分析中往往难以被发现。通过细化谱分析，可以识别出这些微小变化所引起的特征频率变化，从而实现早期故障的预警。

功率谱分析
理论基础
功率谱分析是基于信号的傅里叶变换，用于分析信号功率在各个频率上的分布情况。它提供了一种量化的方法来描述信号的频率特性，特别是对于周期性和随机信号的分析。通过观察功率谱，可以直观地看到信号中主要能量集中的频率范围，以及可能的频率泄漏或噪声影响。

操作步骤
信号采集：与细化谱分析相同，首先需要收集轴承的振动信号。
信号预处理：对采集到的信号进行必要的滤波和去噪处理。
快速傅里叶变换（FFT）：将处理过的时域信号转换为频域信号。
功率谱计算：计算每个频率分量的功率，并绘制功率谱图。
应用实例
轴承在运行过程中如果出现内圈损伤、外圈损伤或滚动体损伤，这些故障类型都会在功率谱上留下特定的频率成分。例如，内圈损伤可能会在特定的频率上产生显著的能量峰，通过分析这些能量峰，可以判断出轴承的故障类型和严重程度。

倒谱分析
理论基础
倒谱分析是通过对信号进行一系列的变换，来分析信号的幅度和频率信息。这种分析方法特别适合于处理信号的调制和谐波成分，能够揭示信号中的周期性模式和复杂的多频率成分。倒谱分析能够将信号的乘性结构分解为加性组成，这在传统的频谱分析中是难以做到的。

操作步骤
信号采集：收集轴承的振动信号。
快速傅里叶变换（FFT）：将时域信号转换为频域信号。
对数运算：对频域信号的幅度谱取对数。
逆快速傅里叶变换（IFFT）：对取对数后的频谱进行IFFT，得到倒谱。
应用实例
当轴承出现故障时，故障部位的损伤通常会导致信号的调制现象，这种现象在倒谱分析中表现为明显的峰值。通过分析这些峰值，可以识别出轴承故障的类型，例如滚动体缺陷或内圈、外圈的损伤。倒谱分析在复杂信号的解析和故障模式的识别中具有独特的优势。

结论
通过对细化谱、功率谱和倒谱分析的详细描述，可以看出这三种分析方法在轴承故障诊断中各有其独特的应用场景和优势。细化谱分析能够在早期阶段发现轴承的轻微损伤；功率谱分析能够直观地展示信号中的能量分布，有助于识别周期性故障；倒谱分析则在处理复杂的信号调制和识别故障模式方面展现出其强大的能力。这些方法的综合应用可以大大提高轴承故障诊断的准确性和效率，为轴承的维护提供强有力的技术支持。

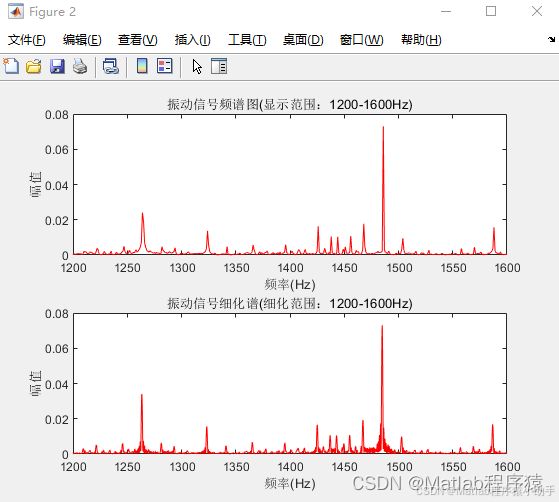

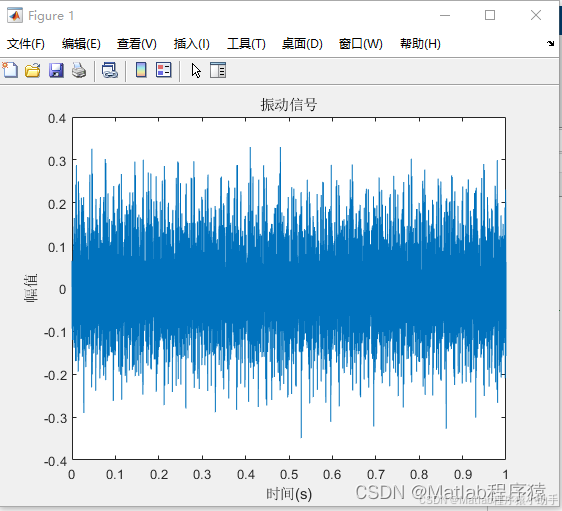

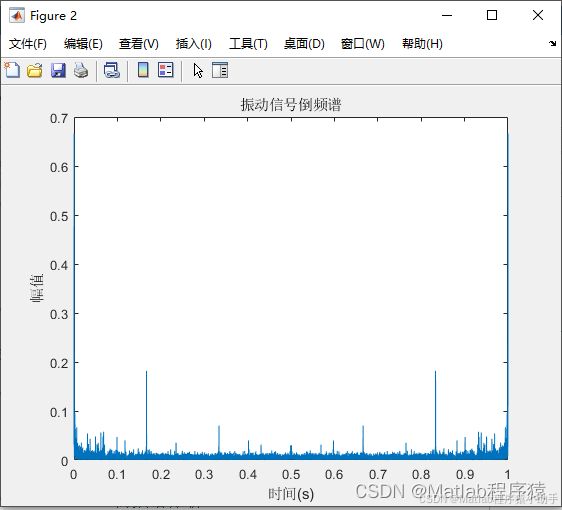

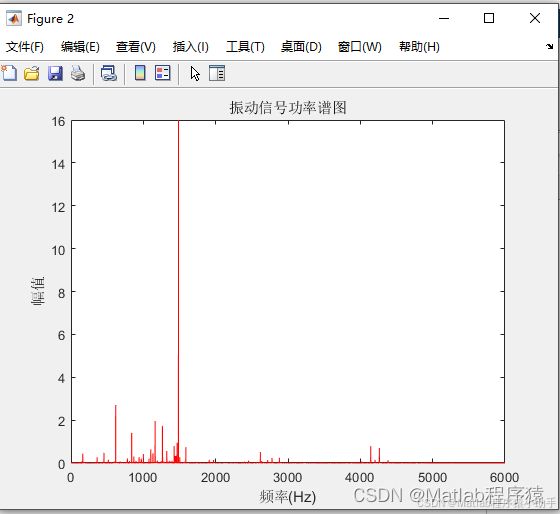

2、仿真结果演示

3、关键代码展示

略

4、MATLAB 源码获取

点击下方原文链接获取
