【CUDA】了解GPU架构

目录

一、初步认识

二、Fermi架构

三、Kepler 架构

3.1 动态并行

3.2 Hyper-Q

---

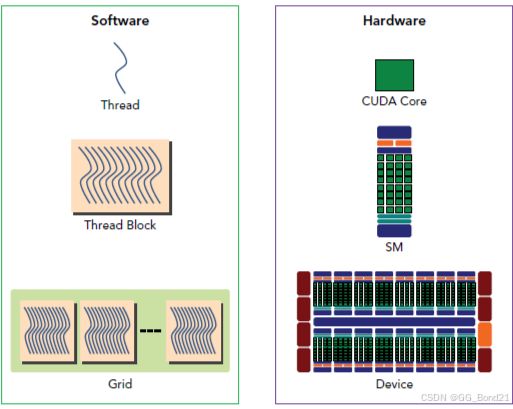

一、初步认识

SM（Streaming Multiprocessors）是GPU架构中非常重要的部分，GPU硬件的并行性就是由SM决定的。以Fermi架构为例，其包含以下主要组成部分：

• CUDA cores
• Shared Memory / L1Cache
• Register File
• Load / Store Units
• Special Function Units
• Warp Scheduler

GPU中每个SM都设计成支持数以百计的线程并行执行，并且每个GPU都包含了很多的SM，所以GPU支持成百上千的线程并行执行。当一个kernel启动后，thread会被分配到这些SM中执行。大量的thread可能会被分配到不同的SM，但是同一个block中的thread必然在同一个SM中并行执行

CUDA采用 Single Instruction Multiple Thread（SIMT，单指令多线程）的架构来管理和执行thread，thread以32个为单位组成一个单元，称作warp。warp中所有线程并行的执行相同的指令。每个thread拥有独立的 指令地址计数器 和 状态寄存器，并且用该线程自己的数据执行指令

SIMT和SIMD（Single Instruction Multiple Data，单指令多数据）类似，SIMT应该算是SIMD的升级版，更灵活，但效率略低，SIMT是NVIDIA提出的GPU新概念。二者都通过将同样的指令广播给多个执行单元来实现并行。一个主要的不同就是，SIMD要求所有的 vector element 在一个统一的同步组里同步的执行，而SIMT允许线程们在一个warp中独立的执行。SIMT有三个SIMD没有的主要特征：

• 每个thread拥有独立的指令地址计数器
• 每个thread拥有独立的状态寄存器
• 每个thread可以有独立的执行路径

一个 block 只会由一个 SM 调度，block 一旦被分配好 SM，该 block 就会一直驻留在该 SM 中，直到执行结束。一个 SM 可以同时拥有多个 block

大部分 thread 只是逻辑上并行，并不是所有的 thread 可以在物理上同时执行。这就导致，同一个 block 中的线程可能会有不同步调

并行 thread 之间的共享数据会导致竞态：多个线程请求同一个数据会导致未定义行为。CUDA 提供了 API 来同步同一个 block 的 thread 以保证在进行下一步处理之前，所有 thread 都到达某个时间点。不过，没有提供什么原子操作来保证 block 之间的同步的

同一个 warp 中的 thread 可以以任意顺序执行，active warps 被 SM 资源限制。当一个 warp 等待时，SM 就可以调度驻留在该 SM 中另一个可用 warp。在并发的 warp 之间切换是没什么消耗的，因为硬件资源早就被分配到所有 thread 和 block，所以该新调度的 warp 的状态已存储在 SM 中了

SM可以看做GPU的心脏，寄存器和共享内存是SM的稀缺资源。CUDA将这些资源分配给所有驻留在SM中的thread。这些有限的资源就使每个 SM 中 active warps 有非常严格的限制，也就限制了并行能力。所以，掌握部分硬件知识，有助于CUDA性能提升

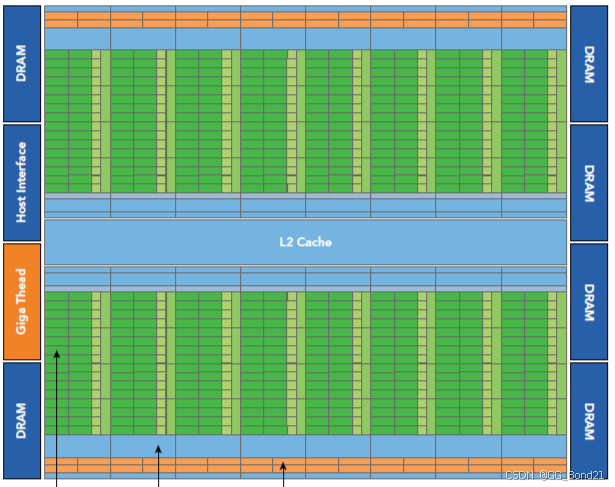

二、Fermi架构

Fermi是第一个完整的GPU计算架构

• 512个 accelerator cores 即所谓 CUDA cores（包含ALU和FPU）
• 16个 SM，每个 SM 包含32个 CUDA  core
• 六个384位 GDDR5 DRAM，支持 6GB global on-board memory
• GigaThread engine 将 thread blocks 分配给 SM 调度
• 768KB L2 cache
• 每个 SM 有 16 个 load/store 单元，允许每个 clock cycle 为 16 个 thread（即所谓 half-warp）计算源地址和目的地址
• Special function units（SFU）用来执行 sin cosine 等（一种特殊的硬件单元，主要用于高效地执行特定的数学函数计算）
• 每个 SM 两个 warp scheduler 两个 instruction dispatch unit，当一个 block 被分配到一个 SM 中后，所有该 block 中的 thread 会被分到不同的 warp 中
• Fermi（compute capability 2.x）每个 SM 同时可处理 48 个 warp 共计1536个 thread

每个SM由以下几部分组成：

• 执行单元（CUDA cores）
• 调度分配 warp 的单元
• shared memory，register file，L1 cache

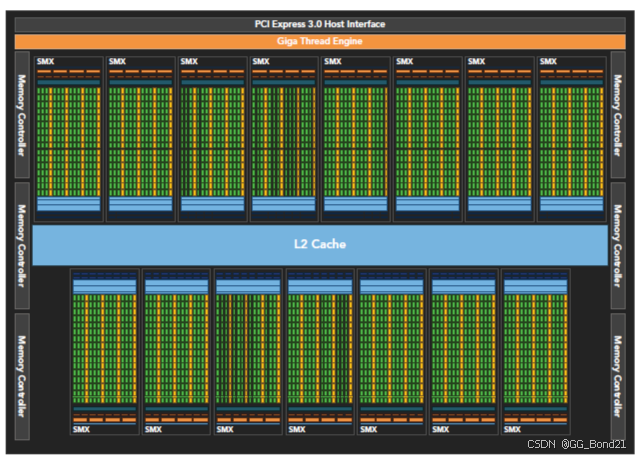

三、Kepler 架构

Kepler相较于Fermi更快，效率更高，性能更好

• 15个 SM
• 6个 64位 memory controller

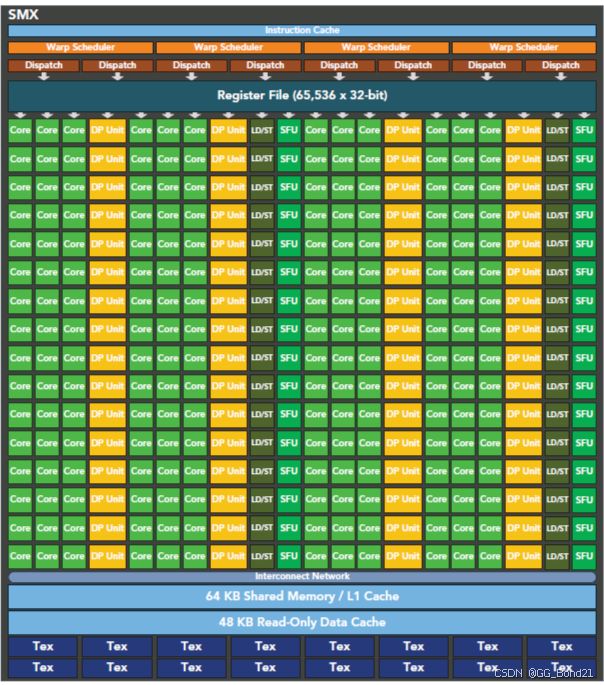

• 192 个单精度 CUDA cores，64 个双精度单元，32 个 SFU，32 个 load/store 单元（LD/ST）
• 增加 register file 到 64K
• 每个 Kepler 的 SM 包含四个 warp scheduler、八个 instruction dispatchers，使得每个 SM 可以同时 issue 和执行四个 warp
• Kepler K20X（compute capability 3.5）每个 SM 可以同时调度64个 warp 共计 2048 个thread

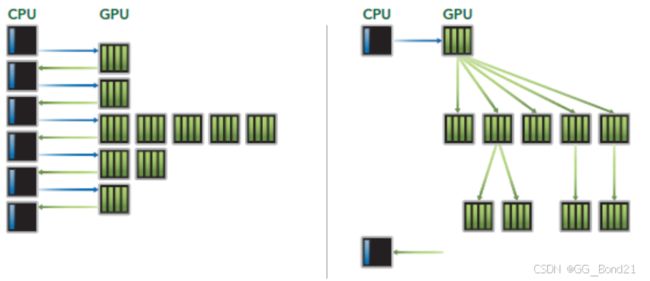

3.1 动态并行

Dynamic Parallelism 是 Kepler 的新特性，允许 GPU 动态的启动新的 Grid。有了这个特性，任何 kernel 内都可以启动其它的 kernel。这样直接实现了kernel的递归以及解决了kernel之间数据的依赖问题

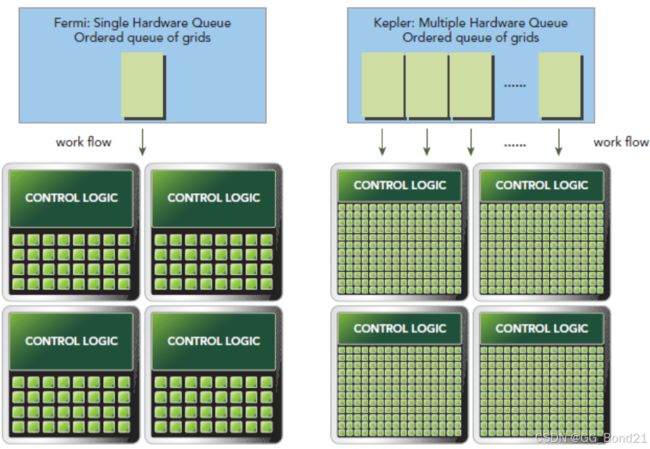

3.2 Hyper-Q

Hyper-Q是Kepler的另一个新特性，增加了CPU和GPU之间硬件上的联系，使CPU可以在GPU上同时运行更多的任务。增加GPU的利用率减少CPU的闲置时间。Fermi依赖一个单独的硬件上的工作队列来从CPU传递任务给GPU，这样在某个任务阻塞时，会导致之后的任务无法得到处理，Hyper-Q解决了这个问题。相应的，Kepler为GPU和CPU提供了32个工作队列
