eNSP介绍

         eNSP是一款由华为自主开发的、免费的、可扩展的、图形化操作的网络仿真工具平台，主要对企业网络路由器、交换机及相关物理设备进行软件仿真，完美呈现真实设备实景，支持大型网络模拟，可以让广大用户能够在没有真实设备的情况下模拟演练，学习网络技术。

VRP的介绍

         VRP它是华为数据通信产品的通用网络操作系统。目前，在全球各地的网络通信系统中，华为设备几乎无处不在，因此，学习和了解VRP的相关知识对于网络通信技术人员来说就显得尤为重要。

        eNSP使用图形化操作界面，支持拓扑创建、修改、删除、保存等操作；支持设备拖拽、接口连线操作，通过不同颜色直观反映设备与接口的运行状态。eNSP还预置了大量工程案例，可直接打开演练习。

eNSP具有的显著特点

eNSP具有如下4个显著的特点：

（1）图形化操作

（2）高仿真度

（3）可与真实设备对接

（4）分布式部署

任务实施——添加网络设备并修改标签名

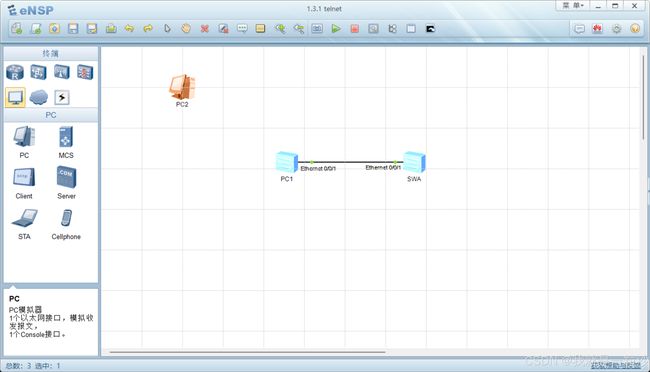

主界面左侧为可供选择的网络设备区，从左到右、从上到下依次为路由器、交换机、无线局域网、防火墙、终端、其他设备和设备的连线吗，将需要的设备直接拖至工作区域，每台设备都带有默认的名称，通过单击可以对其进行修改。

任务实施——配置设备

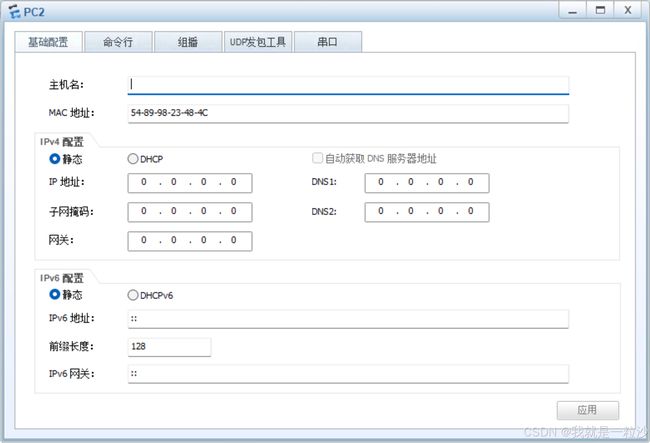

在模拟计算机上单击鼠标的右键，在弹出的快捷菜单中选择“设置”命令，打开配置界面。在“基础配置”选项卡中配置的基本参数，例如“IP地址”、“子网掩码”、“Mac地址”等

主菜单包含的内容

主菜单包括："文件"、"编辑"、"视图"、"工具“、”考试“、”帮助“，它们的作用如下：

1. "文件“菜单：用于拓扑图文件的打开、新建、保存和打印等操作。
2. "编辑“菜单：用于撤销、恢复、复制和粘贴等操作。
3. "视图“菜单：用于对拓扑图进行缩放和控制左右两侧工具栏区的显示。
4.  "工具“菜单：用于打开调色板工具添加图形、启动或停止设备、进行数据抓包和各选项的设置。
5.   "考试“菜单：用于实现eNSP模拟器的自动阅卷。
6. "帮助“菜单：用于查看助文档、检测是否有可用更新、查看软件版本和版权信息。

工具栏

工具栏是指eNSP模拟器主界面中菜单栏下有小图标的那一行，工具栏中提供了常用的工具。

网络设备区

网络设备区在eNSP模拟器主界面的左侧，主要提供设备和网线。每种设备都有不同的型号，如单击路由器图标，设备型号区中将提供ARI220、AR2220等路由器供工作区选择，并目可以对设备做简单的接口介绍。

工作区

在工作区中可以根据项目的实际要求，灵活创建实训所需的网络拓扑结构。

设备接口区

eNSP模拟器主界面的最右侧显示的是拓扑中的设备和设备已连接的接口，可以通过观

察指示灯了解接口的运行状态。浅灰色表示设备未启动或接口处于物理“开启"(DOWN)

状态：深灰色表示设备已启动或接口处于物理“关闭"(UP）状态：黑色表示接口正在采集报文。在处于物理UP状态的接口名上单击鼠标右键可以启动/停止接口报文采集。

任务实施进入和退出命令视图

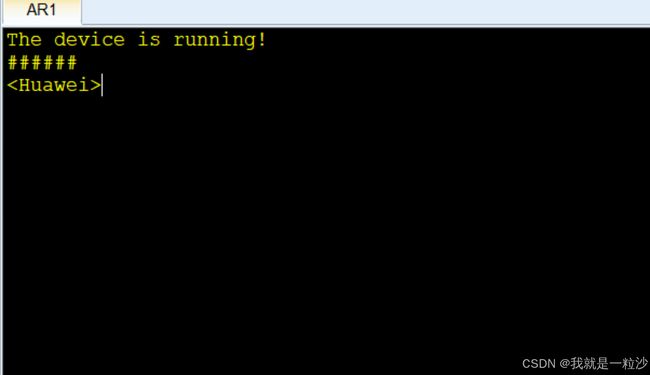

启动设备后（所选设备为路由器），双击该设备可以成功登录，即进入用户视图，此

时屏幕提示的提示符是

""//用户视图

quit命令的功能是从任何一个视图退到上一层视图。例如，接口视图是从系统视图进入的

，所以系统视图是接口视图的上一层视图。

system—View//进入系统视图

[Huawei]int    GiabitEthernet0/0/0//进入接口视图

[Huawei-GigabitEthernet0/0/0]quite//退出接口视图

[Huawei]

[Huawei]quite

    //已退到用户视图

任务实施——设置设备名称

设备名称会出现在命令提示符中，用户可以根据需要在系统视图下使用sysname命令更改设备名称。例如，将设备名称更改为RI。

SYStem—view

[Huawei]sysname  R1

[R1]

任务实施——设置系统时钟

为了保证网络与其他设备协调工作，需要准确设置系统时钟。使用clock datetime命令可以设置当前时间和日期，clock timezone命令于设置所在时区。例如，设置系统时间和日期为2024年7月22日12：00：00，所在时区为北京。

cIock  datetime  12:00:00  2024-07-22

clock   timezone  BJ  add  08:00:00

任务实施——设置标题信息

[R1]header login information “hello”

[R1]header  shell information   "WelcometoHuawei'

任务实施——查看网络设备的基本信息

在户视图下只能使用参观和监控级命令例如使用display  version命令显示系统软件版本及设备等信息。

display     version

Huawei Versatile Routing Platform Software

VRP (R) software, Version 5.130 (AR2200 V200R003C00)

Copyright (C) 2011-2012 HUAWEI TECH CO., LTD

Huawei AR2220 Router uptime is 0 week, 0 day, 0 hour, 24 minutes

BKP 0 version information:

1. PCB      Version  : AR01BAK2A VER.NC

2. If Supporting PoE : No

3. Board    Type     : AR2220

4. MPU Slot Quantity : 1

5. LPU Slot Quantity : 6

MPU 0(Master) : uptime is 0 week, 0 day, 0 hour, 24 minutes

MPU version information :

1. PCB      Version  : AR01SRU2A VER.A

2. MAB      Version  : 0

3. Board    Type     : AR2220

4. BootROM  Version  : 0

任务实施——配置设备接口信息

在接口视图下可以使用ip address命令配置该接口的IP地址、子网掩码等。例如，配置R1路由器的GE0/0/0接口的IP地址为192.168.1.1，子网掩码为24位。

system-view

[Huawei]int  GigabitEthernet   0/0/0

[Huawei-GigabitEthernet0/0/0]ip   address     192.168.1.1   24

[Huawei-GigabitEthernet0/0/0]

使用undo命令行

undo命令用户恢复默认设置

system-view    //进入系统视图

[Huawei]sysname   R1     //将设备命名为R1

[R1]undo    sysname        //将设备恢复为原名称为Huawei

undo命令用来禁用某个功能

system-view    //进入系统视图

[Huawei]undo   stp    enable//禁用STP

undo命令用户删除某项配置

system-view    //进入系统视图

[Huawei]int  GigabitEthernet    0/0/0//进入接口视图

[Huawei-GigabitEthernet0/0/0]ip  address   192.168.10.1      24    //配置IP地址

[Huawei-GigabitEthernet0/0/0]undo ip address 192.168.10.1   24//删除IP地址

命令行在线帮助

完全帮助。在任意一个命令视图下，输入“？”，可以获取该命令视图下所有的命令及其简单描述。输入一个命令，其后接以空格分隔的“？”，若该位置为关键字，则列出全部关键     字及其简单描述。“

部分帮助。输入一个字符串，其后紧接“？”，列出以该字符串开头的所有命令。

输入一个命令，其后接一个字符串然后紧接“？”，列出命令以该字符串开头的所有关键字。“

历史命令

命令行接囗提供类似Doskey功能，将用户输入的历史命令自动保存，用户可以随时调用命令行接口保存的历史命令，并重复执行。在默认状态下，命令行接囗可以为每个用户最多保存10条历史命令。可以使用上光标键或按ctrl+p组合键访问上一条历史命令，使用下光标键或按ctrl+n组合键访问下一条历史命令，使用displayhstory-command．显示历史命令。

显示特性

为方便用户，提示信息和帮助信息可以用中文和英文两种语言显示。在一次显示信息超过一屏时，提供了暂停功能，在暂停显示时用户可以有3种选择：按Enter,继续显示下一行信息；按空格键，继续显示下一屏信息；按Ctrl+c组合，停止显示和命令执行。
