国产芯片替代方案：解析沁恒USB转以太网芯片

在USB外接网卡、工控设备、嵌入式网络扩展等场景中，瑞昱（Realtek）‌RTL8152‌凭借成熟的USB转10/100M以太网功能占据主流市场。国产芯片厂商沁恒微电子推出的‌CH397A‌以‌硬件兼容、协议一致、成本优化‌等特性与之对比！

---

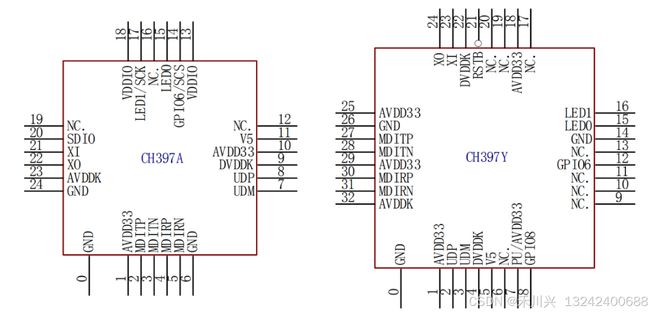

‌一、直替型号对照与封装兼容性‌

‌参数‌	‌CH397A（沁恒）‌	‌RTL8152（瑞昱）‌
‌核心功能‌	USB 2.0转10/100M以太网	USB 2.0转10/100M以太网
‌封装形式‌	‌QFN32（4mm×4mm）‌	QFN32（4mm×4mm）
‌引脚兼容性‌	‌完全兼容‌	参考设计一致，无需改板
‌PHY集成‌	内置10/100M自适应以太网PHY	内置10/100M自适应以太网PHY
‌供电电压‌	3.3V单电源	3.3V单电源

---

‌二、功能对比与性能升级‌

‌1. 协议与兼容性‌

• ‌全协议支持‌

  • CH397A完整兼容IEEE 802.3/802.3u标准，支持TCP/IP、UDP、ARP、ICMP等网络协议，与RTL8152协议栈完全对齐。
  • 兼容USB CDC-ECM/RNDIS驱动模式，适配Windows、Linux、macOS、Android等主流操作系统。

• ‌传输性能‌

  • ‌USB 2.0高速模式‌：实测传输速率稳定在‌90Mbps以上‌（与RTL8152持平），满足工业级实时性需求。
  • 支持‌全双工流量控制‌，丢包率＜0.01%（-40℃~85℃宽温测试）。

‌2. 硬件优化亮点‌

• ‌功耗降低‌
  • 工作电流‌＜60mA‌（RTL8152约80mA），待机功耗下降30%，更适合低功耗设备。
• ‌抗干扰增强‌
  • 内置ESD保护（±8kV接触放电），EMC性能通过IEC61000-4-2/4/5认证，适应复杂电磁环境。
• ‌简化设计‌
  • 省去外部EEPROM，通过引脚配置即可实现MAC地址烧录，BOM成本降低15%。

‌3. 开发适配优势‌

• ‌驱动兼容性‌
  • 支持标准CDC-ECM驱动，现有RTL8152项目‌无需修改上层应用代码‌，替换后即插即用。
  • 提供沁恒定制驱动（可选），支持‌硬件加速过滤‌和自定义MAC地址绑定。
• ‌调试工具‌
  • 配套WCH-Link调试器，支持网络状态实时监控与数据包抓取，缩短故障排查时间。

---

‌三、替换注意事项‌

1. ‌硬件设计‌

   • ‌无需改板‌：CH397A与RTL8152引脚定义完全一致，QFN32封装可直接替换。
   • ‌电源滤波‌：建议遵循沁恒参考设计，将电源滤波电容调整为10μF+0.1μF组合，提升稳定性。

2. ‌软件适配‌

   • ‌免驱场景‌：在Linux内核≥4.4、Android系统下可自动识别为CDC-ECM设备，无需额外驱动。
   • ‌Windows驱动‌：若需使用RNDIS模式，需替换为沁恒官方驱动（提供INF自动安装包）。

3. ‌MAC地址配置‌

   • 默认无固化MAC地址，需通过沁恒烧录工具或软件初始化写入，避免地址冲突。

---

‌四、方案优势总结‌

1. ‌成本优化‌：国产化方案价格降低约20%，且供货周期稳定。
2. ‌性能可靠‌：工业级温度范围、低功耗设计，适用于严苛环境。
3. ‌生态完善‌：提供开源SDK、协议栈配置工具及技术响应支持，加速量产进程。
