简介:LIN总线是一种用于汽车电子系统的通信协议,主要用于车辆内的简单控制任务。通过支持低成本、简单架构、低数据速率和灵活性等特征,它已成为汽车零部件开发中的关键组成部分。LIN2.1版本进一步提高了效率和兼容性,增加了从节点数量和数据携带能力。本手册详细介绍了LIN总线的物理层、协议层和应用层,并且阐述了LIN2.1的改进特性,是汽车电子开发者入门LIN总线技术的必备资源。

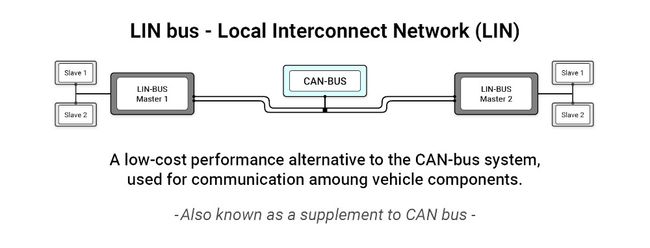

LIN(Local Interconnect Network)总线是一种低成本的汽车串行通信网络,用于连接智能传感器和执行器。与CAN总线相比,LIN总线的设计目标是提供一个简便、经济的替代方案,适用于不太复杂的分布式电子系统。LIN总线使用单根导线进行数据传输,基于UART(通用异步收发传输器)物理层,采用主从架构,在不需要高速数据传输的场合中表现出色。
LIN总线的架构包括三个主要层次:物理层、传输层和应用层。物理层定义了电气特性、信号传输和数据速率等硬件相关参数。传输层负责定义数据传输格式,包括帧结构和错误检测机制。应用层则定义了设备的通信协议和消息内容,确保了网络设备间的互操作性。通过这样的分层设计,LIN总线能够支持复杂的网络通信,同时保持了实现的简便性。
LIN总线通信基于主节点(Master)和多个从节点(Slave)之间的一对多通信模型。主节点负责初始化网络通信,并发送同步头来协调从节点的响应。通过这种机制,LIN总线能够在非常低的带宽条件下进行有效的数据交换。另外,LIN协议还使用了校验机制来确保数据传输的可靠性。这种简洁而有效的通信策略使得LIN总线成为汽车内部网络的理想选择,特别是在控制成本和简化设计方面。
在现代汽车网络架构中,LIN(Local Interconnect Network)总线作为一种低成本、低复杂性的车辆内部通信网络,被广泛应用于非关键控制模块,如车窗控制、座椅调节以及门锁系统等。LIN总线的引入,不仅优化了成本和提升了设计灵活性,也使得系统升级和维护变得更加简便。本章节将深入分析LIN总线的特征,并探讨其在实际应用中的优势。
在汽车制造领域,成本控制一直是一个核心议题。随着汽车电子系统的复杂度日益增加,寻找成本效益更高的通信解决方案是设计工程师需要面对的挑战。LIN总线的出现,正是为了解决这一问题。通过对硬件和软件的简化,LIN总线在保证功能性的前提下,大幅度降低了成本。
LIN总线的低成本优势主要体现在以下几个方面:
LIN总线的简单架构设计,不仅有助于成本的降低,也极大地提高了系统的维护便捷性。当需要对系统进行故障诊断或者升级时,简单的架构能够减少诊断时间并加快升级的进程。
系统的稳定性很大程度上依赖于其架构的简单性。复杂的架构往往伴随着更多的故障点和潜在的性能瓶颈。LIN总线的单线架构与简洁协议减少了出错的可能,从而提升了系统的整体稳定性。
LIN总线适合应用于数据传输速率要求不是特别高的场合。通常,LIN总线的工作速率不超过20kbps,这样的速率足以满足大多数非关键系统控制的需求,如车门控制、温度调节等。
例如,汽车的自动空调控制单元,其控制信号并不需要高速传输,只是在温度变化时发送指令进行调节。这时,采用LIN总线就非常合适,既可以满足需求,又可以避免使用更复杂、成本更高的CAN(Controller Area Network)总线。
LIN总线的一个显著特征是其配置的灵活性。它允许设计者在不同的车辆模型之间共享通用的硬件,仅通过改变软件配置来满足特定车型的需要。这种灵活性大大简化了生产过程,并为制造不同配置的车辆提供了便利。
举一个实际应用的例子,一个车辆的车窗控制模块使用LIN总线,当制造商希望在高配车型中加入防夹功能时,只需通过软件更新,无需额外硬件投入,就可以实现这一新功能的添加。这样的灵活性在产品开发周期中为制造商节省了大量成本。
在下一章节,我们将继续深入了解LIN总线的物理层,探究其电气特性和信号传输机制,以及在实际系统集成中的应用。
LIN总线的物理层设计需要满足特定的电气特性技术要求,以确保可靠的数据传输。在LIN协议的规范中,规定了信号电平标准和容差范围,以适应不同制造商的硬件设备。例如,LIN总线的标准逻辑"1"电平为0伏特,逻辑"0"电平为高电平,电压通常在+12伏特左右。此外,为了保证数据传输的稳定性和可靠性,LIN总线规范中还定义了信号的上升时间、下降时间和持续时间等参数。这些技术要求必须由LIN总线的驱动器和接收器硬件严格遵守。
在设计LIN总线物理层时,工程师需要考虑几个关键要点,首先是通信介质的选择。LIN总线通常使用单线通信介质,但为了应对电磁干扰,有时也会采用屏蔽线或双绞线。其次是终端匹配问题,必须确保总线终端的匹配电阻与总线的电气特性相匹配,以减少信号反射和降低误码率。最后,物理层的设计还需考虑总线的拓扑结构,例如总线长度、分支数量、节点数量等,这些因素都会影响信号质量和通信稳定性。
LIN总线通过单线传输信号,采用电压差模式进行数据通信。当一个LIN主节点要发送数据时,它会将LIN总线的电位拉低至逻辑"0",其余时间总线保持逻辑"1"状态。LIN总线的从节点通过检测电位的变化来解读数据。LIN总线使用了不归零制编码(NRZ),即在一段时间内电位保持不变,代表逻辑"0"或"1"。这种编码方式对信号的时序要求较高,因此在物理层设计时,必须确保信号的稳定性和抗干扰能力。
信号传输过程中,可能会遇到诸如电磁干扰、信号衰减和信号反射等问题。为了应对这些问题,LIN总线在物理层设计中通常采用多种策略。例如,在总线的两端增加终端匹配电阻,可以减少信号反射;使用屏蔽线或双绞线可以降低电磁干扰;而采用差分信号传输可以有效提升抗干扰能力。此外,通过在软件层面上实施错误检测和校验机制,也可以进一步提升通信的可靠性。
在系统集成时,物理层扮演着至关重要的角色。它不仅负责实际的信号传输,还要确保所有LIN节点能够准确无误地接收到数据。在设计阶段,工程师需要考虑如何将LIN总线物理层与上层协议和应用层有效结合。为了实现这一目标,必须对硬件设备进行精确的配置,确保节点间的物理连接正确,同时还需要对传输介质进行恰当的管理和布局。在实际应用中,物理层的正确配置直接影响到LIN网络的性能和可靠性。
考虑一个汽车内部的LIN网络,包括电子控制单元(ECU)、车灯控制模块、车门锁控制模块等。在这个案例中,物理层的设计需要考虑如何布局总线以及如何设置各个节点的物理连接。设计者还需根据汽车环境中的噪声和干扰水平,选择适当的终端电阻和传输介质。例如,可能需要在总线两端配置120欧姆的终端匹配电阻,并使用屏蔽线来减少发动机等高功率部件产生的电磁干扰。在实际部署中,正确配置的物理层将保证车辆控制系统的稳定和安全运行。
LIN协议层的帧结构是通信协议的核心组成部分,它确保数据以一种有序和高效的方式在系统节点间传输。一个LIN帧主要包含同步间隔(Synch Break)、同步字段(Synch Field)、识别符(Identifier)、数据字段(Data Field)以及校验字段(Check Field)。
帧结构的设计直接影响到通信的效率。LIN协议的一个关键特性是它使用单主多从的通信机制,这意味着所有的数据传输都是由一个主节点控制的。帧的识别符决定了哪一个从节点将接收或发送数据。在设计帧结构时,合理安排帧的类型和数量对于确保系统响应时间和带宽利用率的最优化至关重要。
在LIN总线通信过程中,可能遇到的错误类型主要包括:
检测这些错误的主要方法是通过 循环冗余校验(CRC) 。在发送端,数据帧的每一帧都会计算出一个CRC值,并作为帧的一部分发送。在接收端,接收到的数据会被重新计算CRC值,并与接收到的CRC值进行比较。如果两个值不匹配,则表示存在数据传输错误。
当检测到错误时,LIN协议提供了几种策略以恢复数据:
LIN总线的调度机制允许主节点确定哪些帧将被发送以及何时发送。这个过程是在初始化时通过在调度表中定义帧顺序和时间间隔来实现的。调度表是根据网络上所有节点的需求预先确定的,并且每个节点都有一份这个表的副本。
调度表通常分为几个部分:
调度表必须得到精确的设计,以确保没有冲突,并且所有节点都能在规定的时间内访问总线。
在实时系统中,调度机制是保证实时性的关键。通过以下实践,调度机制可以在实时系统中得到有效的应用:
例如,汽车仪表盘的显示更新可能需要比座椅控制数据更高的优先级。调度表的设计应当反映这样的优先级需求,确保仪表盘数据可以迅速更新,同时不影响座椅控制数据的传输。
// LIN Frame structure example in C code
typedef struct {
uint8_t syncBreak; // Synchronization Break
uint8_t syncField; // Synchronization Field
uint8_t id; // Identifier
uint8_t data[8]; // Data Field
uint8_t crc; // Checksum
} LIN_Frame;
// Function to calculate and return the checksum of a LIN frame
uint8_t calculateLINChecksum(const LIN_Frame* frame) {
// Implementation of CRC calculation (omitted for brevity)
// ...
return crcValue;
}
// Function to send a LIN frame on the bus
void sendLINFrame(const LIN_Frame* frame) {
// Send the frame over the LIN bus
// ...
frame->crc = calculateLINChecksum(frame); // Calculate checksum and append to frame
// Code to send the frame's bytes over the bus
// ...
}
上述代码定义了一个简单的LIN帧结构,并提供了计算和发送帧的函数框架。 calculateLINChecksum
函数负责根据LIN协议计算数据的校验和,而 sendLINFrame
函数则负责将帧信息发送到LIN总线上。在实际实现中,发送函数需要包含具体的总线控制逻辑,以确保数据按照预定的协议规则进行传输。
// Function to detect frame errors
bool checkFrameErrors(const LIN_Frame* frame) {
// Implement error checking logic
// ...
// Check for bit errors, frame errors, and checksum mismatch
// ...
return hasErrors;
}
// Example of a recovery strategy for bit errors
void recoverFromBitError(LIN_Frame* frame) {
// In case of bit errors, the frame is re-transmitted
// ...
sendLINFrame(frame);
}
// Example of a recovery strategy for checksum errors
void recoverFromChecksumError(LIN_Frame* frame) {
// In case of checksum errors, the frame may be re-transmitted or a diagnostic command sent
// ...
sendLINFrame(frame);
// or
// sendDiagnosticCommand(frame->id);
}
在这段代码中, checkFrameErrors
函数负责检测传入的帧中是否包含错误。这可能涉及到比对发送方和接收方的时钟频率,以及检查CRC值。如果发现错误, recoverFromBitError
和 recoverFromChecksumError
函数会被调用,它们分别用于处理位错误和校验错误。在实际应用中,这些策略可能需要进一步的细化,以确保系统可靠性和实时性要求得到满足。
在本章节中,我们将深入了解LIN总线的应用层,探讨如何实现用户定义的功能以及通过案例分析来理解这些功能的实际应用。
LIN总线的灵活性在应用层得到了集中体现,用户可以定义自己的消息和信号,以满足特定的通信需求。用户定义的内容包括消息ID、数据长度和数据字段。每个消息ID可以携带最多8个数据字节。尽管这种灵活性为开发者提供了便利,但也有其限制。例如,一个LIN网络内的所有节点必须使用相同的用户定义消息集,这是为了保持网络的一致性,避免消息ID的冲突。此外,消息的定时属性也受到LIN总线协议的限制,不能随意更改。
要实现用户自定义功能,开发者需要遵循一系列策略。首先,必须明确自定义消息的目的和需求,确保消息内容与系统功能对接。其次,开发者应当在确保不违反协议层规定的情况下设计消息结构。消息ID的选择要避免与其他节点消息ID发生冲突,并且要符合LIN协议的ID分配规则。在设计数据字段时,要注意每个信号的长度和位置,保证数据能够被正确解析。最后,用户定义的实现应进行充分的测试,确保在不同的工作条件下,通信的稳定性和可靠性。
// 示例:用户定义LIN消息的代码片段(伪代码)
#define USER_MESSAGE_ID 0x30 // 自定义消息ID
#define DATA_LENGTH 8 // 数据长度
// 用户消息结构体定义
typedef struct {
uint8_t id; // 消息ID
uint8_t data[DATA_LENGTH]; // 数据字段
} UserMessage;
// 发送用户定义消息的函数
void sendMessage(UserMessage msg) {
// 发送消息逻辑(假设使用特定的LIN通信库函数)
LIN_SendMessage(msg.id, msg.data, DATA_LENGTH);
}
// 接收用户定义消息的函数
void receiveMessage(UserMessage* msg) {
// 接收消息逻辑(假设使用特定的LIN通信库函数)
LIN_ReceiveMessage(&msg->id, msg->data, &DATA_LENGTH);
}
在上述代码片段中,我们定义了一个用户消息结构体,并实现了发送和接收该消息的函数。这个过程考虑到了消息ID的唯一性和数据长度的限制。在实际应用中,还需要考虑到网络的时序要求和消息的调度规则。
功能实现的步骤通常包括需求分析、消息定义、软件设计、实现代码编写、调试测试等。其中,需求分析是基础,它决定了用户自定义消息的必要性和具体要求。消息定义阶段要精心规划消息ID和数据字段,以确保它们能够准确表达所需传递的信息。软件设计要考虑到实际的硬件和软件环境,合理配置消息调度表。在编写代码实现时,要确保遵循LIN总线协议的规定,并确保代码具有良好的可读性和可维护性。最后,调试测试阶段应模拟各种工作情况,验证功能的正确性和鲁棒性。
在分析成功案例时,我们通常会发现几个关键点:清晰的需求定义、合理的消息规划、严格的遵循协议和详尽的测试。比如,在一个成功的车辆控制模块开发中,开发者首先确定了需要实时监控和调整的车辆参数,然后设计了一套高效的LIN消息协议,最后通过充分的测试确保了功能在极端条件下的稳定性。失败的案例往往源于对协议理解不足、忽视测试或者过于复杂的消息设计。例如,有一个案例是在设计LIN网络时没有考虑到所有节点对同一消息的处理能力,导致某些节点因为处理速度慢而频繁丢失消息,影响了整个系统的性能。
通过这些案例的分析,我们可以得出结论:在进行用户定义功能实现时,细致的规划和严谨的测试是保证功能实现成功的关键因素。
LIN(Local Interconnect Network)总线技术是车辆内局部互联网络的通信标准,广泛应用于汽车内部的各种低速通信需求场景。随着汽车电子化程度的提升,对数据传输的准确性和效率提出了更高的要求,因此LIN技术也在不断演进中。LIN 2.1是该技术的最新版本,其中增加了一系列的新特性和改进,以满足现代汽车工业的需求。
LIN2.1在LIN 2.0的基础上进行了多项增强,以提供更强的系统性能和更好的用户体验。
新功能开发 :支持NAD等新特性为车辆功能的扩展和定制提供了更多可能性。
新挑战 :
LIN 2.1在汽车电子系统中的应用前景广阔,尤其在车辆舒适性和辅助系统中显得尤为重要。
通过以上分析,可以看到LIN 2.1在汽车电子系统中的应用具有很大的潜力。随着技术的不断发展和市场的需求变化,我们预期LIN 2.1将在未来的汽车通信中扮演更重要的角色。
