（51单片机）独立按键控制流水灯LED流向（独立按键教程）（LED使用教程）

 源代码

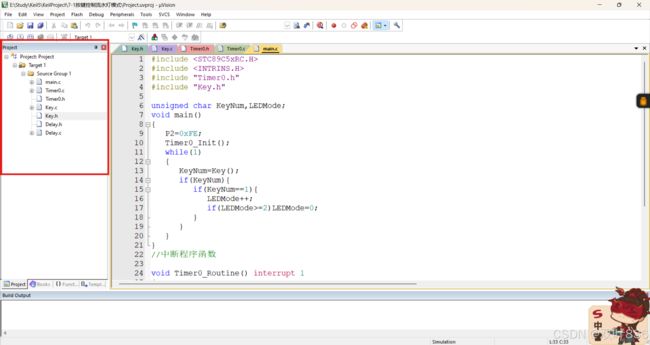

如上图将7个文放在Keli5 中即可，然后烧录在单片机中就行了

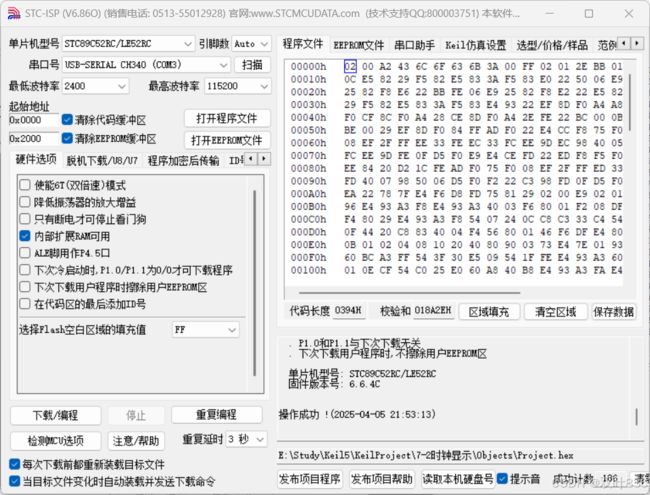

烧录软件用的是STC-ISP，不知道怎么安装的可以去看江科大的视频：

【51单片机入门教程-2020版 程序全程纯手打 从零开始入门】https://www.bilibili.com/video/BV1Mb411e7re?p=2&vd_source=ada7b122ae16cc583b4add52ad89fd5e

源代码：

头文件要记得宏定义和重定义，避免重复调用：

#ifndef _Timer0_h_//名字根据文件名定义即可
#define _Timer0_h_

//声明函数……

#endif

 main.c

#include
#include
#include "Timer0.h"
#include "Key.h"//调用头文件

unsigned char KeyNum,LEDMode;//定义全局变量KeyNum（获取按键的值），LEDMode（切换流水灯流向）
void main()
{
	P2=0xFE;//初始化灯P20=0,1111 1110（就是让01灯亮）
	Timer0_Init();//初始化定时器/计时器
	while(1)
	{
		KeyNum=Key();//获取按键值
		if(KeyNum){
			if(KeyNum==1){
				LEDMode++;//切换流水灯模式
				if(LEDMode>=2)LEDMode=0;
			}
		}
	}
}
//中断程序函数

void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;//局部静态变量
	TL0 = 0x66;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=1000){
		T0Count=0;
		if(LEDMode==0)P2=_crol_(P2,1);//左移函数，P2每秒左移动一次
		if(LEDMode==1)P2=_cror_(P2,1);//右移函数，P2每秒右移动一次
	}
}

Timer0.c

#include

//void Timer0_Init()
//{
//	TF0=0;TR0=1;//TCON，寄存器
//	//TMOD=0x01;//0000 0001，寄存器
//	TMOD=TMOD&0xF0;//把TMOD的低四位清零，高四位不变，方便使用两个定时器
//	TMOD=TMOD&0x01;//把TMOD的最低位置1，高四位不变，方便使用两个定时器
//	TH0=64535/256;//高电位，寄存器，1毫秒
//	TL0=64535%256;//低电位，寄存器，1毫秒
//	ET0=1;EA=1;PT0=0;//打开中断开关
//
//}
//定时器0初始化函数
void Timer0_Init()		//1毫秒@11.0592MHz
{
//	AUXR &= 0x7F;		//定时器时钟12T模式
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x66;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;//允许中断
	EA=1;//允许总中断
	PT0=0;//低优先级
}


中断程序函数
//中断函数模版
//void Timer0_Routine() interrupt 1
//{
//	static unsigned int T0Count;
//	TL0 = 0x66;		//设置定时初值
//	TH0 = 0xFC;		//设置定时初值
//	T0Count++;
//	if(T0Count>=1000){
//		T0Count=0;
//		P20=~P20;
//	}
//}

Timer0.h

#ifndef _Timer0_h_
#define _Timer0_h_

void Timer0_Init();


#endif

Key.c

#include
#include "Delay.h"

unsigned char Key()//获取独立按键
{
	unsigned char KeyNumber=0;
	//进行判断是否摁下按键和防抖操作
	if(P31==0){Delay(20);while(P31==0);Delay(20);KeyNumber=1;}
	if(P30==0){Delay(20);while(P30==0);Delay(20);KeyNumber=2;}
	if(P32==0){Delay(20);while(P32==0);Delay(20);KeyNumber=3;}
	if(P33==0){Delay(20);while(P33==0);Delay(20);KeyNumber=4;}
	return KeyNumber;
}

 Key.h

#ifndef _Key_h_
#define _Key_h_

unsigned char Key();

#endif

Delay.c

//Delay.c

#include
#include

//延时函数
void Delay(unsigned int xms)		//@11.0592MHz
{
	unsigned char i, j;
	while(xms){
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}

 Delay.h

//Delay.h

#ifndef __Delay_H__
#define __Delay_H__

//延时函数头文件
void Delay(unsigned int xms);
#endif

 代码解析与教程：

main.c

• 注释解释很清楚，重点来讲解一下中断函数中的左移右移函数

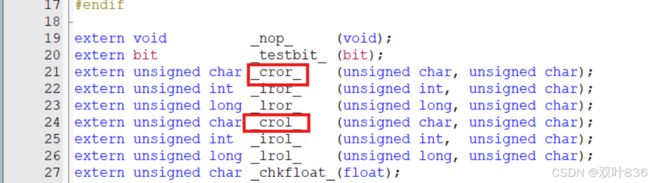

  他们哥俩是依赖头文件的库函数：

  会用即可，这是char类型的，里面也有其他类型的，参数一是要移动的数，参数二是移动的位数。
  例如：0000 0001使用左移函数_crol_左移一位就是0000 0010，其他同理，因此，加上中断函数，灯就会每秒移动一次

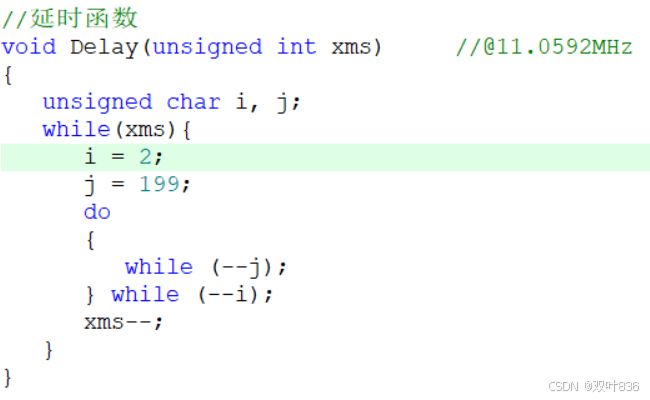

 Dealy模块

• 包含源代码与头文件，不需要知道怎么实现的会用即可，后续使用，直接将头文件和源代码拿过来用即可；

xms是定义的毫秒，1000毫秒就是1秒；模版生成的是1毫秒的，因此xms等于1000

 Timer0模块

• 包含源代码与头文件，需要知道怎么实现，会用
• 51单片机的定时器和计数器十分重要，要理解怎么用，要知道原理是什么，要结合原理图来分析怎么做，先看代码

#include

//void Timer0_Init()
//{
//	TF0=0;TR0=1;//TCON，寄存器
//	//TMOD=0x01;//0000 0001，寄存器
//	TMOD=TMOD&0xF0;//把TMOD的低四位清零，高四位不变，方便使用两个定时器
//	TMOD=TMOD&0x01;//把TMOD的最低位置1，高四位不变，方便使用两个定时器
//	TH0=64535/256;//高电位，寄存器，1毫秒
//	TL0=64535%256;//低电位，寄存器，1毫秒
//	ET0=1;EA=1;PT0=0;//打开中断开关
//
//}
//定时器0初始化函数
void Timer0_Init()		//1毫秒@11.0592MHz
{
//	AUXR &= 0x7F;		//定时器时钟12T模式
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x66;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;//允许中断
	EA=1;//允许总中断
	PT0=0;//低优先级
}


中断程序函数
//中断函数模版
//void Timer0_Routine() interrupt 1
//{
//	static unsigned int T0Count;
//	TL0 = 0x66;		//设置定时初值
//	TH0 = 0xFC;		//设置定时初值
//	T0Count++;
//	if(T0Count>=1000){
//		T0Count=0;
//		//下面是代码区
//	}
//}

• 最上面注释掉的代码是要求理解的；中间的代码是STC-ISP软件生成的；最下面的代码是中断函数模版，拿到main.c中可直接使用，但是也要了解原理：

大家可以这个博客深度理解定时器计数器和中断，这个是教程博客：（51单片机）计时器时钟（C语言代码编撰）（定时器/中断器、计数器教程）（51单片机重点）-CSDN博客

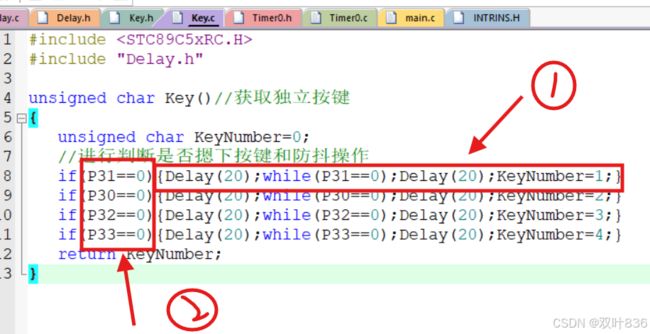

 Key模块

• 包含源代码与头文件，不需要知道怎么实现的会用即可，后续使用，直接将头文件和源代码拿过来用即可；

  序号1是按键的防抖操作，不需要理解，有按键的地方直接用即可
  序号2是独立按键控制变量。
  KeyNumber就是返回值，按键K1就返回1，其他同理

 独立按键教程、LED教程

 由于单片机系列版本不一样，单片机核心控制可能会有不同，例如：有些单片机的LED的L1是P21，有些就是P2_1，需要看单片机核心，或者头文件：

 可以看到我的STC89C52RC是P21；

独立按键

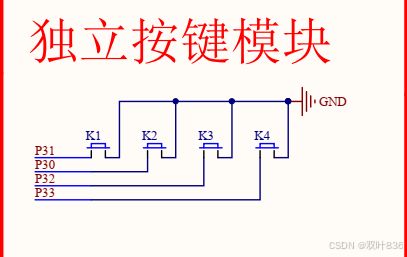

• 先看原理图：




  可以看到控制K1的是P31，同理K2是P30，按键都是高电位，因此只要将P31设置成0，就是按键通电，相当于激活

 LED教程

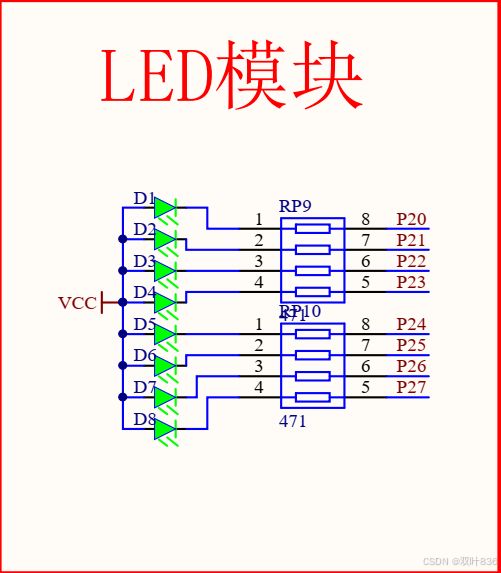

• 先看原理图：



  LED是高电位，设定为0就是通电
• P2就是16进制的LED灯总控制，如：0xFF=1111 1111，就是全关，例如代码中的：
  P2=0xFE，就是1111 1110，就是L1亮，左移一位就是1111 1101，就是L2亮，其他同理，配合中断函数，就可以每秒移动一次

效果视频：

（51单片机）按键控制流水灯移位

 注：该代码是本人自己所写，可能不够好，不够简便，欢迎大家指出我的不足之处。如果遇见看不懂的地方，可以在评论区打出来，进行讨论，或者联系我。上述内容全是我自己理解的，如果你有别的想法，或者认为我的理解不对，欢迎指出！！！如果可以，可以点一个免费的赞支持一下吗？谢谢各位彦祖亦菲！！！！！
