H3C OSPF综合实验

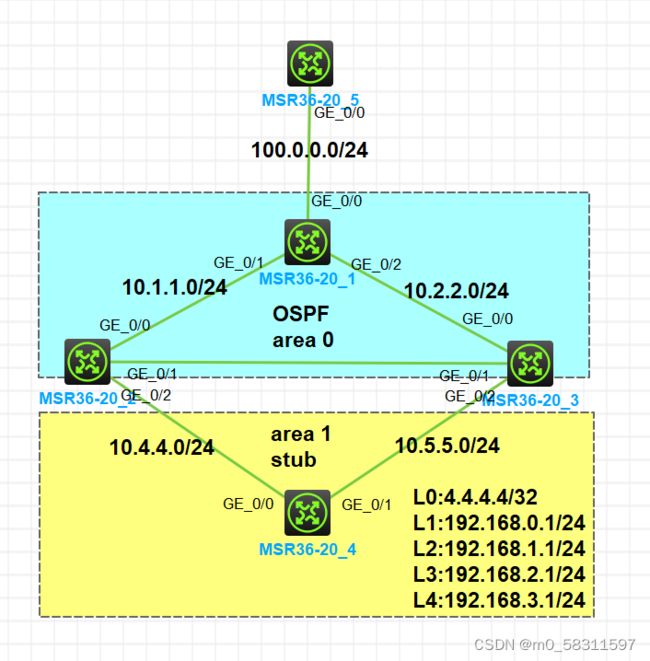

一、实验拓扑

注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推

二、实验需求

1. 按照图示配置 IP 地址，所有路由器配置环回口 IP 地址为 X.X.X.X/32 作为 Router-id，X 为设备编号（R5 除外）
2. 按照图示分区域配置 OSPF
3. R1 上配置默认路由，指向 R5，通往外部网络
4. Area 1 为了减小路由表规模，配置为 Stub 区域
5. R4 上配置环回口模拟业务网段；要求所有业务网段的路由聚合为一条后发布到 Area 0
6. R2 上不允许存在 192.168.2.0/24
