RK3576瑞芯微第二代8nm高性能AIOT平台，它集成了独立的6TOPS（Tera Operations Per Second，每秒万亿次操作）NPU（神经网络处理单元），用于处理人工智能相关的任务。此外，RK3576还支持UFS（Universal Flash Storage，通用闪存存储）存储，提供了高效的数据存储和读取能力。

作者：炭烤毛蛋 ，点击博主了解更多。

---

提示: rk3576 详细介绍持续更新

---

1. Rockchip 芯片发布路线

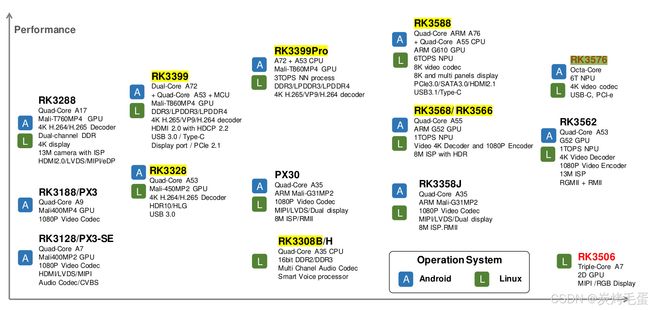

Rockchip RK3588 处理器可能会在一段时间内仍然是该公司的最强大处理器，从更新的 Rockchip IoT 处理器路线图揭示了新的 RK3576 八核 SoC 和 RK3506 三核 Cortex-A7 芯片，以及计划于 2024 年第一季度发布，支持 Linux 6.1 内核的SDK。

瑞芯微 RK3576 看起来是 RK3588 处理器的成本降低版本，具有八个内核、一个 6 TOPS NPU、一个 4K 视频编解码器，以及 PCIe 和 USB-C 接口。

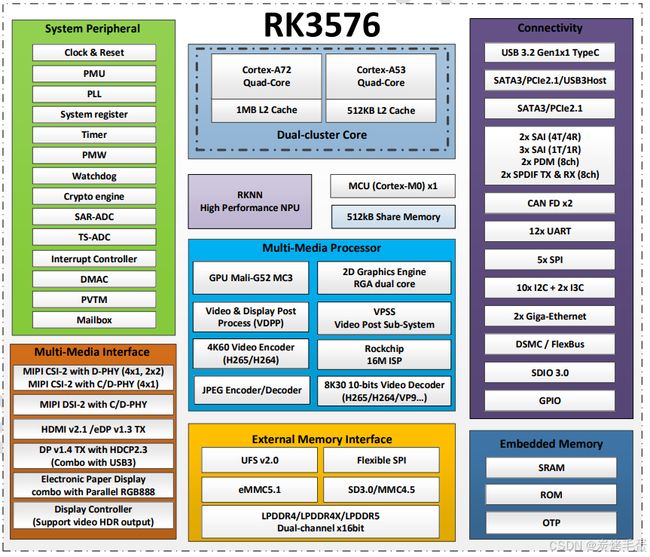

2. RK3576 规格书解析

• CPU:
  八核 Arm 处理器，具有 4 个 Cortex-A72 内核（2.2 GHz）和 4 个 Cortex-A53 内核（1.8 GHz）
  面向用户的 Arm Cortex-M0 MCU，频率为 400MHz

• GPU：
  ARM Mali-G52 MC3 @ 1GHz
  支持 OpenGL ES 1.1、2.0 和 3.2
  支持 Vulkan 1.1
  支持 OpenCL 2.0 完整配置
  支持 AFBC (ARM 帧缓冲压缩)

• DDR：
  dual 32-bit LPDDR4/LPDDR4x/LPDDR5

• VPU:
  8Kp30 H.265、AV1、VP9、AVS2 视频解码器
  4Kp120 H.265、AV1、VP9、AVS2 视频解码器
  4Kp60 H.265、H.264、AV1、VP9、AVS2 视频解码器
  4Kp60 H.264/H.265 视频编码器
  4Kp60 MPEG 编码器和解码器

• VOP:

  HDMI 2.1 4Kp120 /eDP 1.3 Combo TX @ 4Kp60 Combo Tx
  MIPI DSI-2 TX @ 4K60
  DisplayPort 1.4 TX @ 4K120
  EPD (Electronic Paper Display) TX @ 2560x1920
  Parallel interface (RGB888) TX @ 1080P60

VOP

VP0

VP1

VP2

max: 4K-120fps 10bit

HDMI

max: 2560x1600-60fps 10bit

DSI-2

max: 1920x1080-60fps 8bit

eDP

Parallel interface RGB

max: 2560x1920

EBC

1. 支持三屏显示 2.5K + 2K + 2K

vp0 -- 2.5K
vp1 -- 2k
vp2 -- 2k

2. 双屏 4K + 2K

vp0 -- 4K HDMI
vp1 -- 2K

• NPU：
  INT8 运算能力为 6 TOP
  支持双核，双核可协同工作或独立工作
  支持 INT4、INT8、INT16、FP16、BF16 和 TF32 运算
  自带 1MB 内部 SRAM
  支持多任务、多场景并行处理
  支持深度学习框架： TensorFlow, Caffe, Tflite, Pytorch, Onnx NN,
  Android NN 等

• RGA (2D 图形引擎):
  Rockchip RGA v2.5 引擎，双核
  最大分辨率：源图像 8192x8192，目标图像 4096x4096
  支持块传输和透明度模式
  颜色填充，包括渐变填充和图案填充
  支持 alpha 混合，包括全局 alpha、每像素 alpha 和渐变
  支持 1/16 到 16 的任意非整数缩放比
  支持 0、90、180、270 度旋转，x 轴镜像，y 轴镜像及旋转操作

• VDPP (视频与显示后处理)

1. 去交错
   输入数据格式：YUV420/YUV422、P/SP
   输出数据格式：YUV420/YUV422、SP
   支持算法包括 I5O2、I5O1、I2O2、I1O1 等
   分辨率最高支持 1920x1080
2. 后处理
   输入数据格式：YUV420SP
   输出数据格式：YUV420/YUV444 SP
   DMSR：去蚊噪、去环状效应和去光晕效应
   ZME：缩放管理引擎（基于多相算法的视频缩放）
   DCI-HIST：动态对比度改进直方图
   SHARP：锐度
   ES：边缘平滑

• 视频输入
  16M Pixel ISP with HDR (up to 120dB)

  支持 3 个 MIPI CSI-2 接口
  一个 MIPI CSI-2 with D-PHY (4x1, 2x2)
  一个 MIPI CSI-2 with C/D-PHY (4x1)

  两个 4 数据通道的 D-PHY v1.2
  每个接口可配置为 2x2 数据通道端口
  一个 4 数据通道（或 3 数据三元组）的 C/D-PHY
  D-PHY 为 v2.0，通道速率为 4.5Gbps
  C-PHY 为 v1.1，三元组速率为 2.5Gsps
  每个端口支持 4 个虚拟通道

  DVP 接口
  一个 DVP 8/10/12/16-bit
  8/10/12/16 位，最高支持 150MHz I/O 频率
  支持 BT.601/BT.656 和 BT.1120 VI 接口
  支持像素时钟、水平同步、垂直同步极性的配置
  支持 BT.656/BT.1120 的 2/4 路复用字节交错格式
  支持 BT.656/BT.1120 的双边沿采样

• 存储
  UFS 2.1 带 HS-G3 （12Gbps）
  FSPI（八通道）
  eMMC 5.1
  SDMMC 3.0

• 摄像头 I/F
  2 个 MIPI CSI-2，带 D-PHY（可以组成4×1、或者2×2）
  1 个 MIPI CSI-2，带 C/D-PHY （4×1）
  1 个 8/10/12/16 位 DVP
  图像质量 – 去隔行、去噪、缩放、管理引擎、锐度、边缘平滑、DCI-HIST、3D-LUT、ACM、HDR

• 音频
  I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8CH PDM, 2x S/PDIF
  ASRC (2x 2CH + 2x 4CH)

• 网络
  2 个 RGMII 接口，即双千兆以太网

• USB：
  1 个 USB 3.2 Gen 1，支持带 DisplayPort 的 Type-C Alt 模式

• PCIe
  1 个 PCIe 2.1/SATA 3.1/USB 3.2 Gen1 复用端口
  1 个 PCIe 2.1/SATA 3.1 复用端口

• 其他 I/O
  CAN FD、I2C、SPI、UART、GPIO

• 安全(ARM TrustZone security extension)
  Arm TrustZone 安全扩展
  安全启动/钥匙梯/OTP
  密码引擎（RSA、ECC、HASH、DES、AES、SHA、SM）

• 封装 – 16x17mm、0.65间距、FCCSP 封装
