【PCI】PCIe配置空间访问（九）

本文参考PCIe协议 5.0：https://download.csdn.net/download/zz2633105/89204842

配置空间结构

PCI协议定义了256 byte配置空间供PCI设备使用，随着科技发展，PCI设备种类增多，各厂商自定义的cap已经不满足于256 byte空间，此外，并行总线的PCI设备传输速率已经达到了瓶颈，因此推出了PCIe设备以替代传统PCI设备。

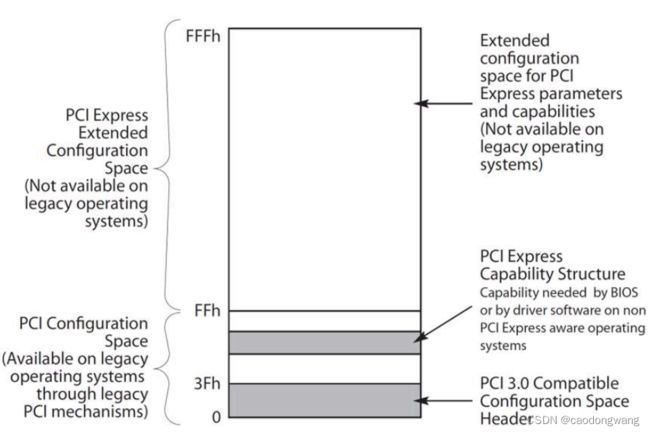

PCIe设备将配置空间扩展到了4096 byte，且前256 byte兼容PCI配置空间，因此，PCIe设备可以很好的替代PCI设备，在主机主板支持的情况下，它们能在同一系统下工作。如上图所示，传统PCI设备和PCIe设备都拥有标准配置空间头（0-0x3f），但传统PCI设备的其他cap只能放置于 0x3f~0xff 之间的配置空间中，而PCIe设备的其他cap，则可以放置于 0x3f~0xfff 之间的配置空间中，这意味着PCIe设备能提供更强劲的功能。

访问方式

PCI Express配置模型支持两种配置空间访问机制：

• PCI-compatible Configuration Access Mechanism(CAM，PCI兼容配置访问机制，参见协议第7.2.1节)
• PCI Express Enhanced Configuration Access Mechanism(ECAM，PCI Express增强型配置访问机制，参见协议第7.2.2节)

CAM模式是PCI协议定义的访问方式，而ECAM则是PCIe协议定义的访问方式。为了兼容传统PCI设备，PCIe协议要求ECMA机制与CAM机制访问配置空间前256 byte等效。

CAM

以x86为例，X86处理器定义了两个I/O端口寄存器，分别为CONFIG_ADDRESS何CONFIG_DATA寄存器，器地址为0xCF8和0xCFC，CAM访问机制就是通过这两个寄存器实现的。简单来说就是把需要访问的PCI设备信息按特定格式写入CONFIG_ADDRESS（0xCF8）寄存器，然后读写CONFIG_DATA（0xCFC）寄存器即可。

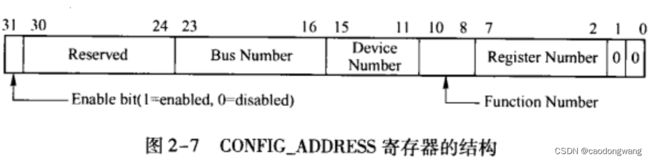

CONFIG_ADDRESS寄存器信息格式如下。

• Enable位，第31位。该位为1时，对CONFIG_DATA寄存器进行读写时将引发PCI总线的配置周期。
• Bus Number字段，第23~16位，访问的PCI设备总线号，每个pci桥扩展出来的信号总线编号，最多256个总线号，host主桥出来的是0号。
• Device Number字段，第15~11位，访问的PCI设备设备号，每个总线编号下的设备编号，最多32个设备号，从0开始。
• Function Number字段，第10~8位，访问的PCI设备功能号，设备内部实现的功能编号，最多8个，从0开始。
• Register Number字段，第7~2位，访问的的配置空间寄存器号，由于寄存器是DW访问了，所以不需要第1~0位。

将PCI设备的总线号、设备号、功能号以及寄存器号填写到CONFIG_ADDRESS寄存器并使能第31位，然后读写CONFIG_DATA寄存器即可读写指定PCI设备的指定寄存器了。可以注意到，Register Number字段只有8bit（DW访问），所以只能访问到配置空间的前256byte。

ECAM

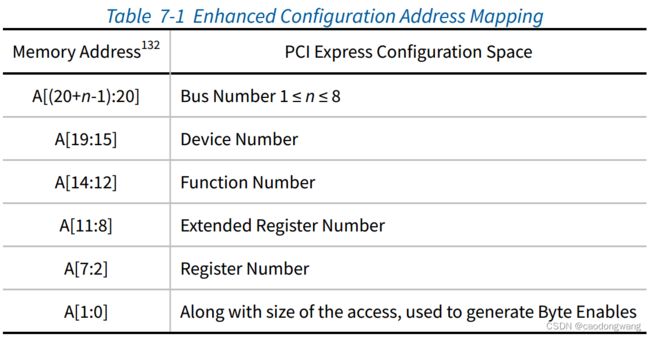

ECAM（Enhanced Configuration Access Mechanism）利用一个扁平的存储器映射地址空间来访问PCIe设备的配置寄存器。根据特定的格式组装访问存储器空间地址，就可以确定访问PCIe设备的配置寄存器，并且将数据更新（对于写操作）或返回（对于读操作）被寻址寄存器的内容。从存储器地址空间到PCI Express配置空间地址的映射格式参见下图定义。

相比CAM机制，其增加了11~8 bit，用于扩展访问256byte~4k之间的配置空间寄存器。Bus Number正常应该为20～27bit，正好对应256个bus号。更高的31~28 bit则用来作为ECAM的base地址，比如：

X86架构
[root@localhost ~]# cat /proc/iomem | grep MMCONFIG
c0000000-cfffffff : PCI MMCONFIG 0000 [bus 00-ff]

[root@localhost ~]# cat /proc/iomem | grep MMCONFIG
f8000000 - fbffffff : PCI MMCONFIG 0000 [bus 00-3f]

可以看到base地址既有0xf8000000，也有0xc0000000

ARM架构
[root@localhost ~]# cat /proc/iomem | grep ECAM
40000000-4fffffff : PCI ECAM

可以看到base地址为0x40000000

那linux系统怎么知道ECAM机制的base地址呢？对于有BIOS的系统，则由BIOS告诉linux内核；对于ARM（不带BIOS）的系统，则由设备树中填写。

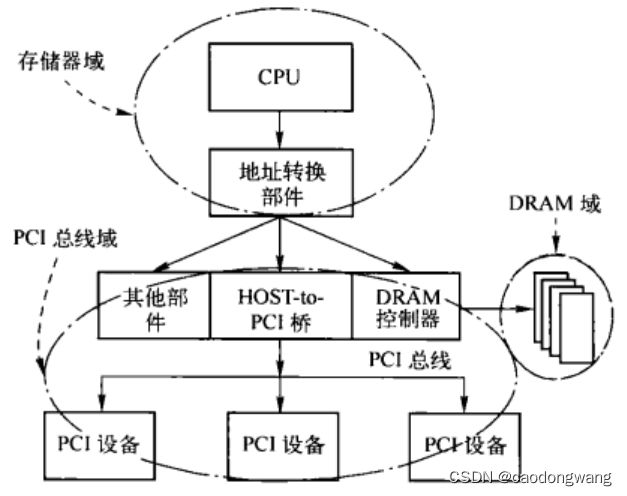

ECAM机制是如何实现的呢？很简单，就是CPU发出地址访问请求，由地址转换部件判断地址是否为预留的ECAM地址区间，再将请求路由给RC或host主桥，当RC或host主桥接收到这段地址的访问，按上述格式解析填写CFG TLP报文下发即可。注意：地址转换部件不是一个真正存在的实体，更多是指功能概念。

一般来说，系统地址空间会预留256MB（256bus * 32dev * 8func * 4k）空间给ECAM机制使用，当然如果系统比较差，不支持那么多bus号，也可以预留小一点。

用户态访问配置空间工具

lspci

通过lcpsi可以查看系统下有哪些PCIe设备。

[root@localhost ~]# lspci
00:00.0 Host bridge: Intel Corporation Device 4648 (rev 02)
00:02.0 VGA compatible controller: Intel Corporation AlderLake-S GT1 (rev 0c)
00:0a.0 Signal processing controller: Intel Corporation Device 467d (rev 01)
00:0e.0 RAID bus controller: Intel Corporat
