使用PowerDesigner对现有数据库进行反向工程

一：配置数据源

1、启动PD

2、菜单:Database->Congfigure Connections 弹出Congfigure Data Connections 对话框

点击Add Data source 按钮，弹出创建新数据源对话框：

我们选择"系统数据源"，下一步：

数据源驱动程序我们选择Sql Server，继续下一步：

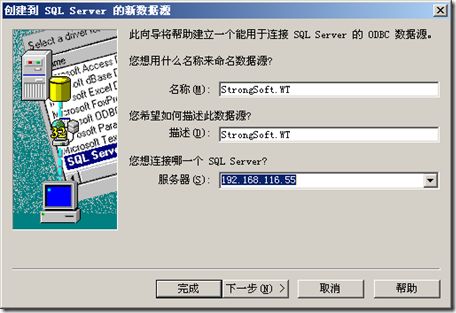

点击“完成”，弹出创建到Sql Server的新数据源，在此对话框中，我们输入名称、描述、及服务器名或IP:

下一步:验证登录方式选择“使用用户输入登录ID和密码的SQL Server 验证”，并输入登录ID和密码

下一步：更改默认的数据库为你想要进行反向工作程的



下一步：完成

最后，会在Congfigure Data Connections 对话框中出现我们刚才新建的数据源了。

二：反向工程

1、启动PD

2、菜单:File->Reverse Engineer ->Database 出来New Physical Data Model对话框

点击“确定”按钮，弹出Database Reverse Engineering Options对话框：

在此我们选择Using a data source，点击数据源按钮弹出Connection to a Data Source对话框，在下拉框中选择我们之前建立的数据源，并输入User ID和password

点击Connection即可连接至数据库，并得取所有的数据库对象，在此我们选择所有的Table。

最后点击OK，大功告成！！，以下为部分截图:
