linux 代码分析工具 gprof - 以wpa_supplicant为例





当我们遇到一个新的程序的时候，经常会无从下手， 需要debug一个功能的时候，我们不知道函数的运行流程是怎么样的，这就需要借助工具来帮助我们加快流程了。 这里以分析wpa_supplicant为例子。看看gprof是如何帮助我们分析代码的。





这里以虚拟机里面的ubuntu12.04为例，开始debug wpa_supplicant。







编译wpa_supplicant

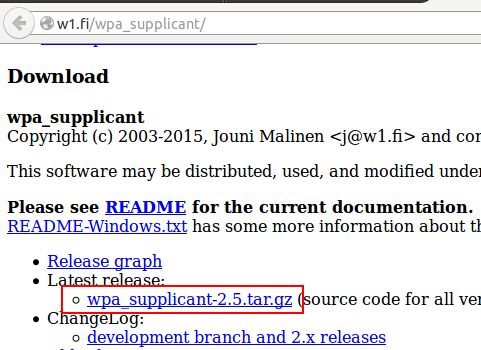

首先，需要下载wpa_supplicant.

http://w1.fi/wpa_supplicant/





这里的重点是gprof，所以这里不细讲它的配置。





首先cp defconfig .config，不然会出现：



1. tan@tan-VirtualBox:~/gprof/wpa_supplicant-2.5/wpa_supplicant$ make
   Building wpa_supplicant requires a configuration file
   (.config).See README for more instructions.You can
   run "cp defconfig .config" to create an example
   configuration.
   make:***[verify_config]Error1







然后执行make，生成wpa_supplicant。



当然没那么容易，这里会报错，说明我们需要安装额外的库：

1. ../src/drivers/driver_nl80211.c:17:31: fatal error: netlink/genl/genl.h:No such file or directory



紧接着：



1. sudo apt-get install libnl-dev





好了，make接下来就可以编译出wpa_supplicant,wpa_cli等工具。





驱动网卡

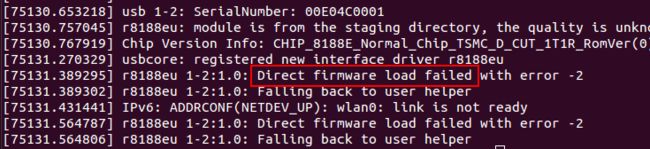

插上USB网卡，报错了，看起来系统里面 没有 firmware：





那么去下载一个新版的driver来装上。





顺带提一下我用的kernel：

1. uname -a
   Linux tan-VirtualBox3.13.0-32-generic#57~precise1-Ubuntu SMP Tue Jul 15 03:50:54 UTC 2014 i686 i686 i386 GNU/Linux



下载了larry维护的驱动：

1. https://github.com/lwfinger/rtl8188eu



make;sudo make install 成功装上了。

然后在虚拟机里面重新插拔usb 无线网卡。



在network-manager可以scan到设备了，到此为止

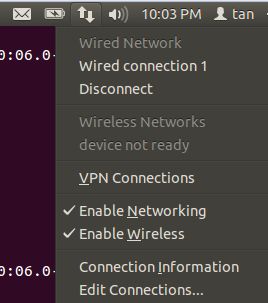

为了防止被network-manager干扰，首先在UI上面关掉无线网络，去掉enable wifi







使用wpa_supplicant



环境都有了，然后可以开始用了。接下来需要干掉系统自带的wpa_supplicant。





1. tan@tan-VirtualBox:~/Downloads/rtl8188eu-master$ ps -aux | grep wpa
   Warning: bad ps syntax, perhaps a bogus '-'?See http://procps.sf.net/faq.html
   root 135900.00.259802112?Ss22:020:00/sbin/wpa_supplicant -B -P /run/sendsigs.omit.d/wpasupplicant.pid -u -s -O /var/run/wpa_supplicant



   强行干掉：

1. sudo killall wpa_supplicant



带起wlan接口：



1. sudo ifconfig wlan0 up



新建一个配置文件（basic.conf)，将其开起来，为了简单，内容只填一行：

1. ctrl_interface=/var/run/wpa_supplicant

然后开起来wpa_supplicant:

1. tan@tan-VirtualBox:~/gprof/wpa_supplicant-2.5/wpa_supplicant$ sudo wpa_supplicant -Dwext-iwlan0 -c./basic.conf



   最后使用wpa_cli扫描一下：

扫描结果我就不贴出来了。

1. tan@tan-VirtualBox:~/gprof/wpa_supplicant-2.5/wpa_supplicant$ sudo ./wpa_cli scan
   Selected interface 'wlan0'
   OK
   tan@tan-VirtualBox:~/gprof/wpa_supplicant-2.5/wpa_supplicant$ sudo ./wpa_cli scan_r
   Selected interface 'wlan0'





使用带gprof的wpa_supplicant





grpof的网站，有兴趣可以看看

1. https://sourceware.org/binutils/docs-2.16/gprof/



这里才是重头戏，前面做了这么多准备工作，这里就需要分析一下scan流程了。首先需要看一下它的makefile，将需要的东西加上。





改一下Makefile（主要是加上-pg参数，编译和链接时都要加上，然后把优化去掉，防止它漏函数）：



1. ifndef CFLAGS
   #CFLAGS = -MMD -O2 -Wall -g
   CFLAGS =-pg -O0 -g
   LDFLAGS =-pg -O0 -g
   endif





然后运行：

1. tan@tan-VirtualBox:~/gprof/wpa_supplicant-2.5/wpa_supplicant$ sudo ./wpa_supplicant -Dwext-iwlan0 -c./basic.conf



然后ctrl+c，会生成一个gmon.out,接下来就可以根据这个文件生成一个txt：



1. gprof ./wpa_supplicant > test.txt



截图看看：



下面简单分析一个片段：



1. -----------------------------------------------
2. 0.000.0014/14 wpa_bss_update_scan_res [55]
3. [47]0.00.000.0014 wpa_bss_add [47]
4. 0.000.0028/28 dl_list_add_tail [23]
5. 0.000.0014/68 os_zalloc [10]
6. 0.000.0014/14 wpa_bss_copy_res [49]
7. 0.000.0014/14 wpa_bss_set_hessid [53]
8. 0.000.0014/28 wpa_ssid_txt [30]
9. 0.000.0014/53 wpa_msg [15]
10. 0.000.0014/14 wpas_notify_bss_added [62]
11. -----------------------------------------------

其中，这里的主函数是wpa_bss_add，它上面的都是调用它的，它下面的都是它调用的。左边是调用次数。

根据这个，就可以生成一个调用图。





生成gprof调用图



首先我们要安装下这个工具：



1. tan@tan-VirtualBox:~/gprof$ git clone https://github.com/jrfonseca/gprof2dot
   sudo apt-get install graphviz





使用流程是将生成的txt给python脚本，然后再通过dot工具画出来（可以是pdf，png等）。



1. tan@tan-VirtualBox:~/gprof/wpa_supplicant-2.5/wpa_supplicant$ cat test.txt |../../gprof2dot/gprof2dot.py | dot -Tpng-o test.png

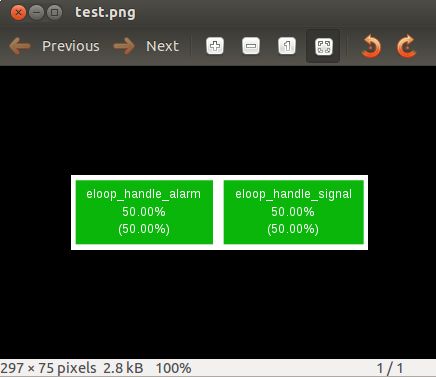

图里面就这么点东西，是不是感觉被欺骗了。



实际上它是拿了一些最消耗性能的函数画了出来。接下来将它全部画出来。

1. tan@tan-VirtualBox:~/gprof/wpa_supplicant-2.5/wpa_supplicant$ cat test.txt |../../gprof2dot/gprof2dot.py -n0 -e0| dot -Tpng-o test_full.png



这里画出来的图有点恐怖了，建议用大内存电脑打开，推荐acdsee。

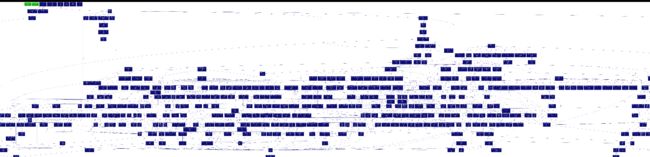

冰山一角：



是不是挺带感的？





那么我们再来扫描一下：

2. tan@tan-VirtualBox:~/gprof/wpa_supplicant-2.5/wpa_supplicant$ sudo ./wpa_cli scan
   [sudo] password for tan:
   Selected interface 'wlan0'
   OK
   tan@tan-VirtualBox:~/gprof/wpa_supplicant-2.5/wpa_supplicant$ sudo ./wpa_cli scan_r
   gprof ./wpa_supplicant |../../gprof2dot/gprof2dot.py -n0 -e0| dot -Tpng-o test_full.png





这一把颜色全红了，估计是卡了。当然了，要分析流程还是要结合代码来看看。这里的工具可以加快分析









另外几个注意点：

1.不要将gprof用于daemon，之前我调试mpc/mpd/ffmpeg怎么也出不来gmon.out，原来是对于kill signal，gprof无法正常handle，我试过捕获kill正常exit也不行，后来加了参数让它--no-daemon就可以了

2.画的图有时候太复杂，看看txt就可以了

3.此工具不适合kernel流程分析

4.还有其他好工具可以分析，不要吊死在一棵树上。不强调调试时性能的可以试试valgrind，画出来的图还可以点击。

5.这篇博客里面有没写明白的请指出。
