wxWidgets界面设计工具DialogBlocks

wxWidgets界面设计工具DialogBlocks

// * create by zyzx
// * 2009-3-12
// * 转载请注明来源： http://www.cppblog.com/zyzx

          工欲善其事，必先利其器。在MFC上开发，有VS系列强大的可视化工具，基于wx的开发工具虽然没有VS、QT的界面设计器强大，但在灵活度上VS的界面设计器是没法比的（QT的没有用过，不做评论）。
         如果选择了wx库，了解几款基于其上的界面设计工具，会大大提高开发效率。

一、wx界面设计工具简介

         官方建议的工具集合：http://wiki.wxwidgets.org/Tools

         在刚开始的时候，我也尝试过几款工具（wxFormBuilder、wxDev-C++、wxDesigner等），但后来还是选择了DialogBlocks-4.18。对于这些工具的选择，各有特色。选择DialogBlocks，主要是因为其灵活度很大，当然缺点就是需要手工写代码来结合工具使用。但这点对于熟悉wx以后就不再是缺点，而是她最大的优点。

二、DialogBlocks简介

         DialogBlocks官方主页：http://www.anthemion.co.uk/dialogblocks/

三、DialogBlocks入门向导

         安装完成后，DialogBlocks有几个实例工程可以供大家参考。

    1、新建HelloWorld工程

          关闭这些后点击File->New Project进入工程向导。

          点击Next进入下一个选择页面

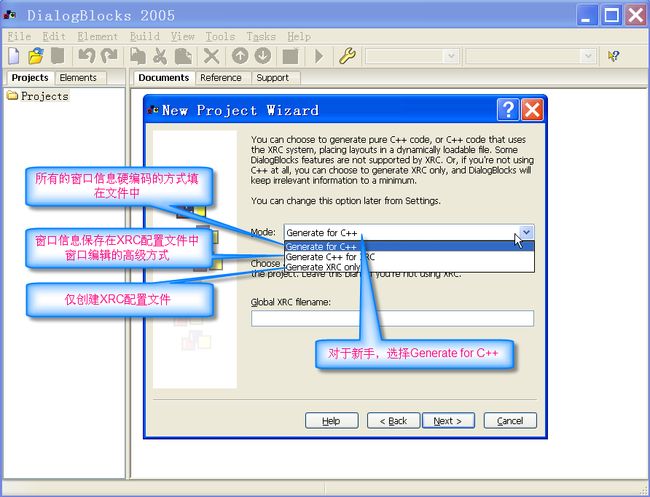

         Mode中有3个选项：
         Generate for C++：表示工具并不生成*.xrc（xml格式文件）配置文件，直接将窗口的一些信息（比如样式、大小、是否可见等等）直接写在源代码中，用相应的标记区别，由工具来维护此段代码区域。如果手工破坏了标记信息，工具将无法识别。
         Generate C++ for XRC：表示工具将窗口信息（…）写入相应的*.xrc配置文件中，代码块中只写加载这些配置的代码。这种方式十分适合，界面大小不一致，需灵活配置界面。代码块的事件关联每一个窗口控件唯一的ID。
         Generate XRC only：表示不生成源代码，只生成*.xrc配置文件。更灵活的将代码和界面设计的配置文件分开。代码块只需要通过窗口控件ID来控制其行为。

         后面一路next，默认选项即可。
         保存工程得到HelloWorld/HelloWorld.pjd文件，以后只要从此文件打开即可。

    2、新建主wxFrame或wxDialog

    3、添加其他控件

             修改启动的主Frame：Main window选项修改为HelloWorld Frame的ID编号。

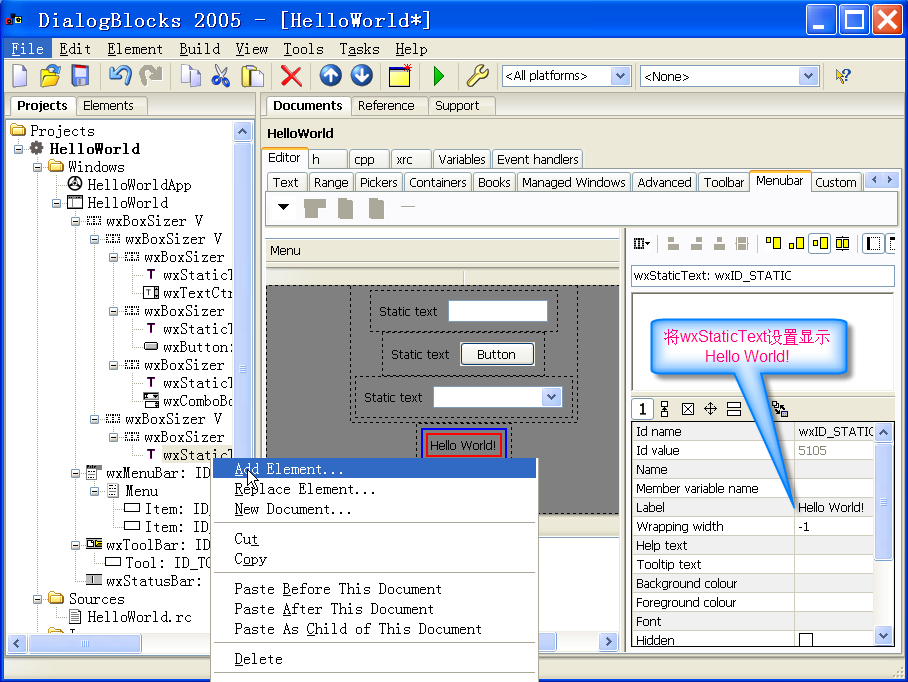

   3、添加其他控件

            比如菜单、工具条、状态条、窗口里面的控件元素等等。

            注意窗口元素不是随意添加的，必须先搞清楚wx的窗口元素之间的关系。比如：wxFrame/wxDialog直接包容wxMenuBar、wxToolBar、wxStatusBar，而wxTextCtrl、wxComboBox、wxStaticText等等最好建立在wxBoxSizer之内。
            wxBoxSizer是wx的特色之一，它可以对其包含的控件进行自动调整。当然需要设定其自动调整属性。以上均使用默认的属性。


    四、HelloWorld的VS工程配置

            完成以上部分就说明最基本的界面框架已经做好了。我们还需要新建基于Win32的空HelloWorld工程，将DialogBlocks生成的*.h *.cpp文件添加HelloWorld工程中去。

            按照上一篇关于Win32部分的配置来设置本工程。

            编译运行（别忘了把wx库的*.dll文件…）结果会报出wxWidgets Assert忽略即可，原因是上面建立的wxToolBar/Tool没有找到对应的图标，把图标添加进去并设定wx资源加载路径即可。


    五、绑定控件事件控制

             在DialogBlock中选中wxButton：ID_BUTTON1切换右边视图到Event handlers，点选BUTTON_CLICK事件，并保存。绑定事件有两种方式，DialogBlocks采用的是静态绑定的方式，还一种是采用动态绑定事件。


           再找到HelloWorld类，并添加头文件#include <wx/msgdlg.h>
           void HelloWorld::OnButton1Click( wxCommandEvent& event )
            {
                      wxMessageBox(wxT("Hello World！/r/n单击了Button1Click!"));
            }

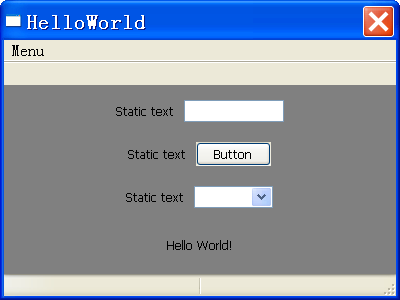

           即可得到如下效果：


         工程文件下载
