linux内核SPI总线驱动分析（二）

简而言之，SPI驱动的编写分为：

1.spi_device就构建并注册

 在板文件中添加spi_board_info，并在板文件的init函数中调用spi_register_board_info(s3c_spi_devs,ARRAY_SIZE(s3c_spi_devs));

spi_register_board_info(s3c_spi_devs,ARRAY_SIZE(s3c_spi_devs));//注册spi_board_info。这个代码会把spi_board_info注册到链表board_list上。spi_device封装了一个spi_master结构体，事实上spi_master的注册会在spi_register_board_info之后，spi_master注册的过程中会调用scan_boardinfo扫描board_list，找到挂接在它上面的spi设备，然后创建并注册spi_device。



2. spi_driver的构建与注册

（1）

static struct spi_driver   m25p80_driver = {



.driver = {

        .name   ="m25p80",

        .bus    =&spi_bus_type,

        .owner  = THIS_MODULE,

    },

    .probe  = m25p_probe,

    .remove =__devexit_p(m25p_remove),

};



（2）//spi_driver的注册



spi_register_driver(&m25p80_driver);当匹配了spi_device以后调用probe



（3）实现probe操作：











spi_transfer(里面集成了数据buf空间地址等信息)

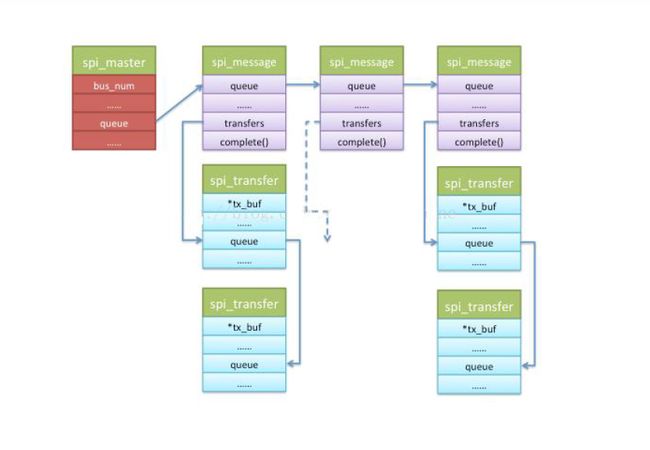

spi_message（是spi_transfer的集合）的构建；



spi_message_init（初始化spi_message）



spi_message_add_tail（将新的spi_transfer添加到spi_message队列尾部）

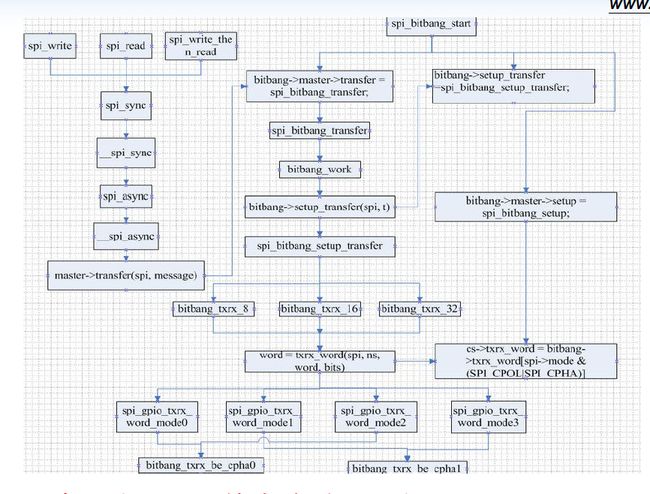

spi_sync函数的调用（调用spi_master发送spi_message）



例如：



struct spi_transfer st={







。。。。。。。。。





};



//填充spi_transfer





struct spi_message meg；





//定义message





spi_init_message(&meg)；



//初始化meg





spi_message_add_tail(&st,&meg);





//将st放在message队列尾部





Spi_sync(spi_device,&meg);





//将message与spi_device关联，发送meg
