OPNsense用户手册-系统运行状况和循环数据

系统运行状况和循环数据

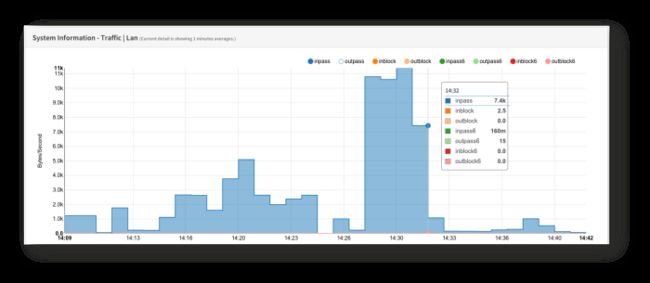

System Health是系统收集的RRD数据的动态视图。它允许您深入了解不同的统计信息，以显示系统的整体运行状况和性能。

系统运行状况模块使您能够比传统的静态RRD图表更快、更轻松地跟踪问题，并允许您对图表进行放大。

数据收集器

System Health主要收集以下数据：

• 数据包

• 显示每秒往返某个接口的数据包数。

• 质量

• 显示延迟和受监控网关的丢包（ip）。

• 系统

• 用于有关系统利用率的传感器数据，例如内存使用情况、mbuf、状态、进程和（如果可用）cpu温度。

• 流量

• 显示每个接口的流量图，包括V-P-N（ipsec）。

根据使用的功能，可能会有更多或更少的图表。

GUI功能概述

有关系统运行状况模块的所有元素，请参阅下面的屏幕截图。每个元素将在下一章中解释。

切换菜单折叠

此功能将显示或隐藏顶部菜单。

类别选择

类别项是带有下拉菜单的选项卡。单击其中一个类别，然后选择您想要查看的图表。

图表选择

下拉菜单的一部分，您可以在其中选择要查看的图形。

选择主数据集

选择要使用的RRD数据集。左侧越大，最大分辨率越低。默认情况下，图形以可用的最高RRD分辨率打开。

反向

通过选择反向，每个奇数数据集在方向上反转（时间减去1），这对于可以在不同方向上绘制输入和输出的流量特别有用。

分辨率

分辨率确定将在图表中显示的最大数据点数，因此间接影响计算平均值的比例。

隐藏/显示表格数据

默认情况下，表数据是隐藏的，您可以通过将显示表切换 为开启来显示它。

表数据区域包括最小/最大/平均和详细表格数据区域。

图表的名称

显示所选图形的名称。

当前详细程度

由于数据是动态呈现的，因此它将自动计算平均值并显示此区域中的当前详细程度。

标签过滤器

标签过滤器可用于过滤您不想看到的数据。单击一次可以取消，双击则仅选择此项数据。

这里可以看到一个很好的示例，其中的 processes(进程)会掩盖所有其他数据。

只需单击一次processes(进程)就会隐藏此数据集，请注意比例也将适应。

主图区

主图形区域显示完整图形或仅在缩放区域中选择的部分以及更多细节。

缩放区域

缩放区域可用于选择和放大图形的一部分，自动调整比例，任何表格也将更新。

此功能对于放大问题或仅显示图形的一部分非常有用。

如果要使用，请在将指针移动到缩放区域的另一部分时单击并按住，在鼠标向上（释放鼠标单击）时，主图形区域将相应更新。缩放区域还将更新所选区域的更详细数据（如果可用）。

样本选择：

结果如下：

最小/最大/平均表

如果启用“ 显示表”，则此区域将显示：*（min）每个数据集的最小值*（max）每个数据集的最大值*（average）每个数据集的平均值。

详细表

如果启用“ 显示表”，则此区域将显示在图表中绘制的每个值。您可以将时间和日期视图从时间戳切换为可读值，并将数据导出为逗号分隔文件（.CSV）。

导出的数据集可用于您自己的报告。
