交通信号灯调试程序

一，以下内容需要的软件以及使用方法和操作方法请看我以前的博文。这里发下要使用到的proteus电路图

       链接:https://pan.baidu.com/s/1W9vbEOxdCtdtd3VAaV1rkg 提取码:dxak

二，要交通灯的要求。

       1，先东西南北红灯亮，1秒。

       2，东西红灯亮，南北绿灯亮，10秒。

       3，东西红灯闪，南北黄灯闪，3秒。

       4，东西绿灯亮，南北红灯亮，10秒。

       5，东西黄灯闪，南北绿灯亮，3秒。

三，开始

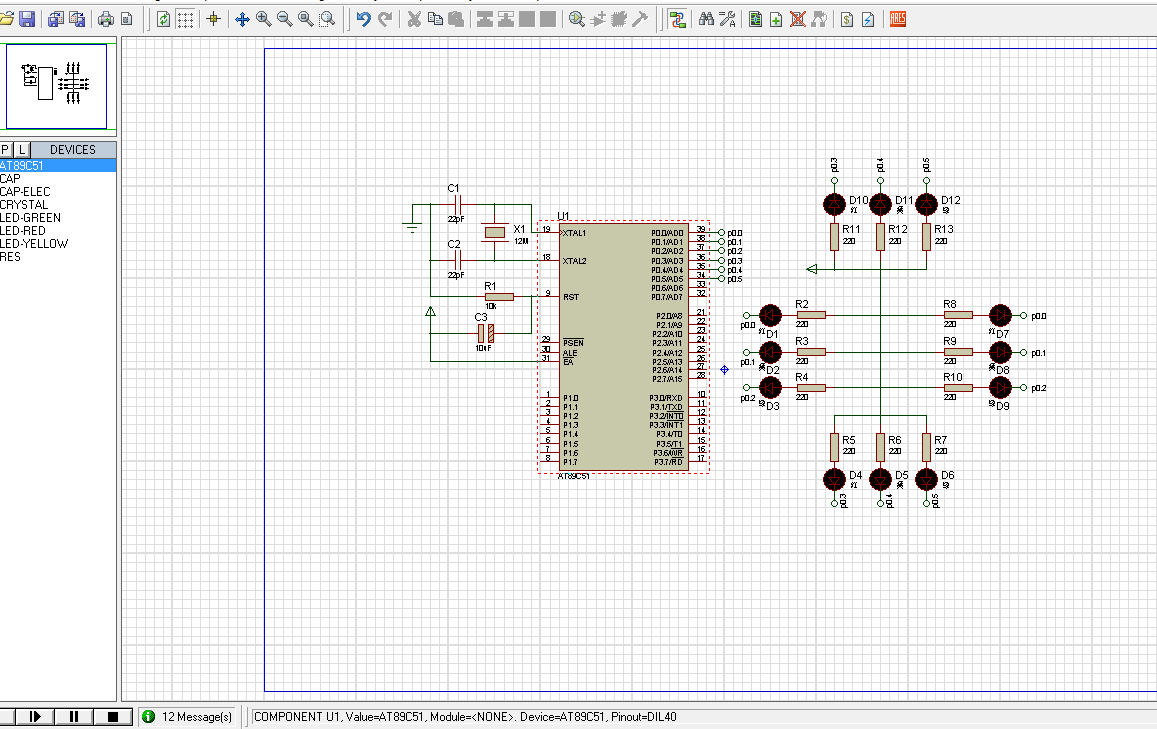

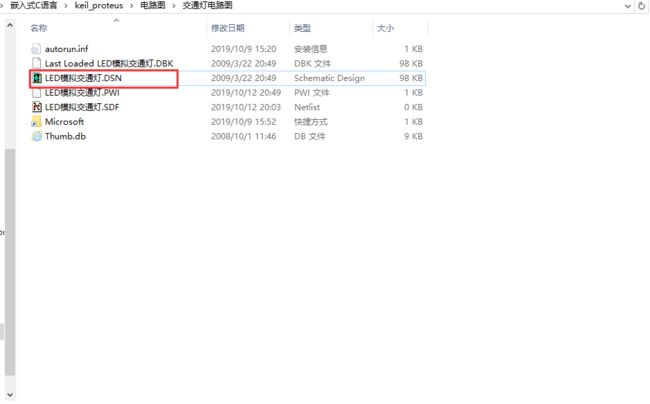

1，使用proteus软件打开交通灯的电路图（直接打开电路图即可），如下图所示（电路图第一步发了）









 2.打开Keil uVision4开始写代码。

具体内容：详细操作请看我以前发布的博文

                 1，创建工程。

                  2，添加2个点C文件，一个点h文件。

                  3，将点C与点h文件加入到工程界面。

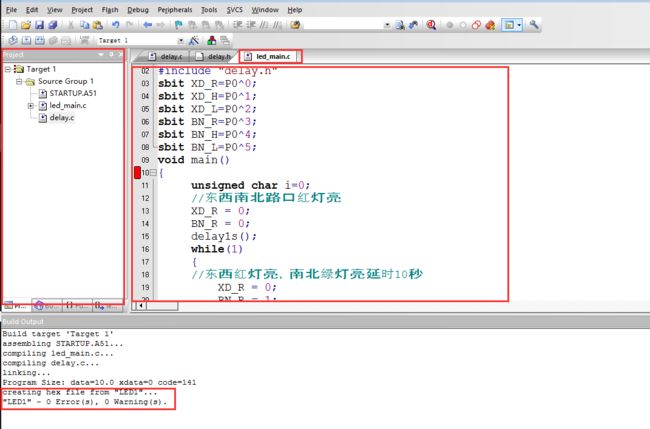

                  4，编写3个代码，2个点C，与一个点h文件。（如下图所示）











 3，具体代码。

#include
#include "delay.h"
sbit XD_R=P0^0;
sbit XD_H=P0^1;
sbit XD_L=P0^2;
sbit BN_R=P0^3;
sbit BN_H=P0^4;
sbit BN_L=P0^5;
void main()
{
     unsigned char i=0;
     //东西南北路口红灯亮
     XD_R = 0;
     BN_R = 0;
     delay1s();
     while(1)
     {
            //东西红灯亮，南北绿灯亮延时10秒
          XD_R = 0;
         BN_R =    1;
         BN_L = 0;
         delay10s();
       for(i=0;i<3;i++)    //东西红灯闪，南北黄灯闪，3秒延时
       {
               XD_R = 0;
            BN_H = 0;
            BN_L = 1;
            delay1s();
            XD_R = 1;
            BN_H = 1;
            delay1s();
       }
      //东西绿灯亮，南北红灯亮，10秒延时
         XD_R = 1;
         BN_H = 1;
         XD_L = 0;
         BN_R = 0;
         delay10s();
       for(i=0;i<3;i++)    //东西黄灯闪，南北红灯闪，3秒延时
          {
            XD_L = 1;
           XD_H = 0;
           BN_R = 0;
           delay1s();
           XD_H = 1;
           BN_R = 1;
           delay1s();
          }
     }
}

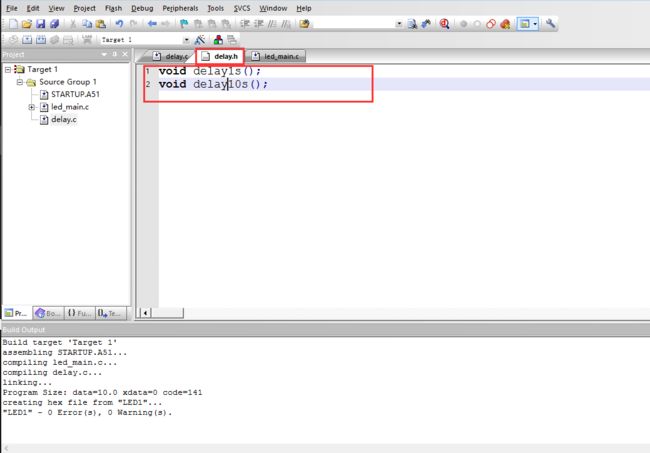

void delay1s();
void delay10s();

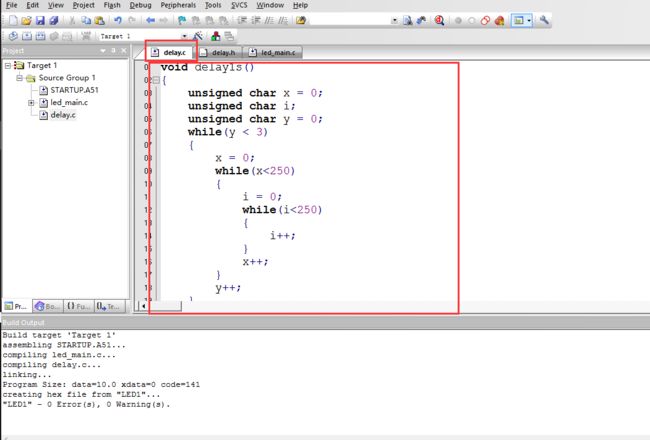

void delay1s()
{
    unsigned char x = 0;
    unsigned char i;
    unsigned char y = 0;
    while(y < 3)
    {
        x = 0;
        while(x<250)
        {
            i = 0;
            while(i<250)
            {
                i++;
            }
            x++;
        }
        y++;
    }
}

void delay10s()
{
    unsigned char x = 0;
    unsigned char i;
    unsigned char y = 0;
    while(y < 30)
    {
        x = 0;
        while(x<250)
        {
            i = 0;
            while(i<250)
            {
                i++;
            }
            x++;
        }
        y++;
    }
}

四，最后运行程序，生成hex文件，将它添加进proteus交通灯电路图模拟即可。
