安装配置无线 SONOS HIFI 系统 （完整版）

简单的记录一下上周做的一个任务。

豆子需要给公司搭建一个SONOS 的WIFI HIFI系统，这玩意最开始是给家庭网络设计的，如果直接连接在2层交换机上一切简单OK，如果是连接在3层交换机上则需要改动不少东西。由于设计上的缺失，SONS本身没有任何访问控制的功能，因此任何同一个子网的计算机或者手机都能直接控制。豆子不希望整个公司的人都能随意的切换自己喜爱的歌曲，因此必须给这个音乐播放器搭建一个新的VLAN，并限制访问。

需求：创建一个新的SSID和VLAN，只有授权的用户可以从无线网登录管理SONOS的音响设备

无线环境：思科WLC+ISE+AP， Windows 2012 DHCP服务器，思科6900核心交换机

用户登录过程：客户端连接上AP，VLAN转发DHCP请求获取IP，域用户名字登入新的SSID MusicNet, WLC转发验证到指定的AAA服务器，这里我用的是Cisco ISE server，ISE根据authentication的条件判断身份是否合法，然后根据authorization的条件分配对应的ACL访问权限。最后用户成功登入SSID，使用SONOS Controller连接入无线HIFI系统。

基本步骤：

1. 创建新的VLAN，配置IP-helper转发DHCP请求；

2. 在DHCP上创建对应的新的scope；

3. 把新建的VLAN加入WLC和AP的trunk端口；

4. 在WLC上创建新的interface和WLAN；

5. 在ISE上配置新的condition，ACL permission和authorization rule；

6. 配置连接SONOS Boost设备的端口；

7. 测试

下面是具体的操作截图。

创建新的VLAN 108,转发DHCP

配置新的Scope

配置WLC和交换机之间的Port Group

配置AP和交换机之间的端口

WLC上配置interface

WLC上配置新的SSID，绑定端口

新的WLAN对应的验证服务器，这里指向ISE服务器

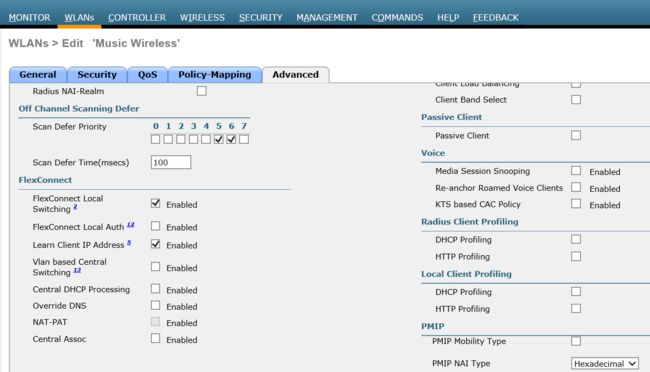

勾选FlexConnect Local Switching

把对应的WLAN加入FlexConnect Group

ISE服务器里面添加新的条件（Conditions）

添加新的Permission Profile

然后ISE里面绑定一个AD的安全组，只有这个组里的人才能访问我新建的VLAN

最后配置一个新的authorization policy

别忘记了连接Boost的端口需要忽略掉STP

Okay，大功告成，现在用户可以成功的登录新建的SSID，并访问我的SONOS系统了。
