CAD|给定间距的定位直线的快速布置-曲线定点工具应用

1. 问题描述

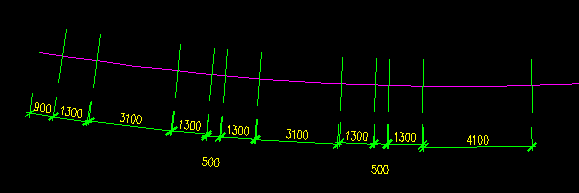

CAD绘图中经常会遇到这样的问题：需要按给定的间距布置一系列的辅助线段，用于定点。如下图中的绿色短线：

这样的操作用CAD内置功能做很麻烦：

• copy需要重复操作，无法在曲线上放样
• offset重复操作
• array只支持规则的阵列

2. 技术背景

此问题的最好解决办法是“桥梁智绘”软件附带的绘图工具：

• 曲线垂线
• 曲线定点

此功能本来用于曲线道路的定点放样，但操作方法同样适用于直线。

3. 解决方案

先调用【曲线定点】，确定定点辅助线的长度参数，再调用【曲线定点】在曲线上按照给定的参数放样。

4. 实施示例

1. 绘制需要放样的参考直线/圆弧





2. 【曲线垂线】，设定垂线长度
   先选择曲线，再点击垂足点，输入垂足长度




3. 确定垂足点的分布间距（距离起始点）
   900 1300 3100 1300 500 1300 3100 1300 500 1300 4100

4. 【曲线定点】

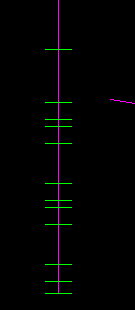

   选择曲线，指定起始点，输入间距数字序列。效果如下;





5. 在圆弧曲线上的操作方法相同，可得




6. List item

5. 常见问题

需要注意的是，此插件功能默认的定点布置方向是从曲线的起点到终点方向，即曲线是有方向的，如果操作选择的端点实际在曲线的末尾，操作可能出错：

计算得到的位置大于曲线长度

解决方案：

• 从预期的起点到终点，重绘曲线
• 将定点数据加上负号
