stm32f103 RTC周期性待机唤醒（一）

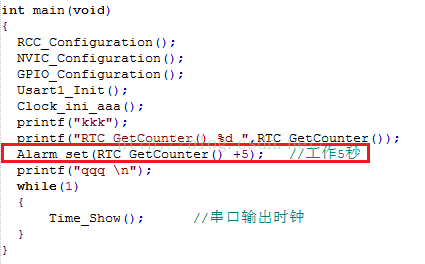

做一个低功耗的东西，搞了好几天，程序一直卡在一个地方（见下图），今天终于发现问题出在哪里了，对待机唤醒的问题做一个总结（只针对我遇到的问题，其他部分网上都有，基于stm32f103）

1、解决我遇到的问题
       我的RTC初始化部分有个“保存在备份寄存器的RTC标志是否已经被配置过的判断”，如果已经配置过，则进入else部分，但是这个else部分没有“要使能电源时钟，使能备份时钟，取消后备区的写保护”这些配置语句，而待机唤醒后程序从主函数执行，会执行到else部分，因为没有那些配置语句，所以再次对闹钟赋值就会不成功，就会卡在那里。（那些配置语句在clock_ini函数里，有注释）

2、待机用不用加extiline17事件
如果把闹钟中断的服务程序放在void RTC_IRQHandler(void)里面处理的话，不需要extiline17事件也可以唤醒（亲测），如果闹钟中断的服务程序放在void RTCAlarm_IRQHandler(void)里面处理的话，需要extiline17事件

3、RTCAlarm_IRQn和RTC_IRQn优先级
我见到网上说要把RTCAlarm_IRQn的优先级设置比RTC_IRQn优先级高，但是把闹钟中断的服务程序放在void RTC_IRQHandler(void)里面处理的话，不用这样设置也可以。如果闹钟中断的服务程序放在void RTCAlarm_IRQHandler(void)里面处理的话需要设置优先级，最好根据情况先把优先级的问题解决清楚

4、下面是我的一些代码

void Clock_ini(void)
{
  if(BKP_ReadBackupRegister(BKP_DR1) != 0xA5A5)		     //判断保存在备份寄存器的RTC标志是否已经被配置过
  {
     printf("\r\n\n RTC not yet configured....");
     RTC_Configuration();				//RTC初始化
     printf("\r\n RTC configured....");
     Time_Adjust();					//设置RTC 时钟参数
     BKP_WriteBackupRegister(BKP_DR1, 0xA5A5);    	      //RTC设置后，将已配置标志写入备份数据寄存器
  }
  else
  {
     if(RCC_GetFlagStatus(RCC_FLAG_PORRST) != RESET)	  //检查是否掉电重启
     {
       printf("\r\n\n Power On Reset occurred....");
     }
     else if(RCC_GetFlagStatus(RCC_FLAG_PINRST) != RESET) //检查是否reset复位
     {
       printf("\r\n\n External Reset occurred....");
     }
     printf("\r\n No need to configure RTC....");
/***新加的，测试，待机唤醒后，程序不经过上面的if部分，所以没有这三步(两个语句)，所以程序会卡，所以加上,果然***/
	 RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
  	  /* 允许访问BKP区域 */
  	 PWR_BackupAccessCmd(ENABLE);

	 RTC_WaitForSynchro();				 //等待RTC寄存器被同步
     RTC_ITConfig(RTC_IT_SEC, ENABLE);			//使能秒中断
	 RTC_WaitForLastTask();
	 RTC_ITConfig(RTC_IT_ALR, ENABLE);	 //naozhong
     RTC_WaitForLastTask();			//等待写入完成
  }
  RCC_ClearFlag();				//清除复位标志

void NVIC_Configuration(void)
{
  NVIC_InitTypeDef NVIC_InitStructure;
  EXTI_InitTypeDef EXTI_InitStructure;

  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);

  /* Enable the RTC Interrupt */
  NVIC_InitStructure.NVIC_IRQChannel = RTC_IRQn;			//配置外部中断源（秒中断）
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 7;
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStructure);

    /* Enable the RTC Alarm Interrupt */
  NVIC_InitStructure.NVIC_IRQChannel = RTCAlarm_IRQn;		//配置外部中断源（闹钟中断）
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStructure);

  //闹钟中断接到第17线外部中断
   EXTI_ClearITPendingBit(EXTI_Line17);
   EXTI_InitStructure.EXTI_Line = EXTI_Line17;
   EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
   EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;
   EXTI_InitStructure.EXTI_LineCmd = ENABLE;
   EXTI_Init(&EXTI_InitStructure);
}

void RTC_Configuration(void)
{
  /* 使能 PWR 和 BKP 的时钟 */
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
  /* 允许访问BKP区域 */
  PWR_BackupAccessCmd(ENABLE);
  /* 复位BKP */
  BKP_DeInit();
#ifdef RTCClockSource_LSI
  /* 使能内部RTC时钟 */
  RCC_LSICmd(ENABLE);
  /* 等待RTC内部时钟就绪 */
  while(RCC_GetFlagStatus(RCC_FLAG_LSIRDY) == RESET)
  {
  }
  /* 选择RTC内部时钟为RTC时钟 */
  RCC_RTCCLKConfig(RCC_RTCCLKSource_LSI);
#elif defined	RTCClockSource_LSE
  /* 使能RTC外部时钟 */
  RCC_LSEConfig(RCC_LSE_ON);
  /* 等待RTC外部时钟就绪 */
  while(RCC_GetFlagStatus(RCC_FLAG_LSERDY) == RESET)
  {
  }
  /* 选择RTC外部时钟为RTC时钟 */
  RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);
#endif
  /* 使能RTC时钟 */
  RCC_RTCCLKCmd(ENABLE);


#ifdef RTCClockOutput_Enable
  /* Disable the Tamper Pin */
  BKP_TamperPinCmd(DISABLE); /* To output RTCCLK/64 on Tamper pin, the tamper
                               functionality must be disabled */

  /* 使能在TAMPER脚输出RTC时钟 */
  BKP_RTCCalibrationClockOutputCmd(ENABLE);
#endif

  /* 等待RTC寄存器同步 */
  RTC_WaitForSynchro();

  /* 等待写RTC寄存器完成 */
  RTC_WaitForLastTask();

  /* 使能RTC  naozhong中断 */
  RTC_ITConfig(RTC_IT_ALR, ENABLE);

  /* 等待写RTC寄存器完成 */
  RTC_WaitForLastTask();

  /* 使能RTC秒中断 */
  RTC_ITConfig(RTC_IT_SEC, ENABLE);

  /* 等待写RTC寄存器完成 */
  RTC_WaitForLastTask();

  /* 设置RTC预分频 */
#ifdef RTCClockSource_LSI
  RTC_SetPrescaler(31999);            /* RTC period = RTCCLK/RTC_PR = (32.000 KHz)/(31999+1) */
#elif defined	RTCClockSource_LSE
  RTC_SetPrescaler(32767);            /* RTC period = RTCCLK/RTC_PR = (32.768 KHz)/(32767+1) */
#endif

  /* 等待写RTC寄存器完成 */
  RTC_WaitForLastTask();
}

void RTCAlarm_IRQHandler(void)
{
  RTC_WaitForSynchro();
  if(RTC_GetITStatus(RTC_IT_ALR) != RESET)
  {
  	 //printf("mmmmmm");
	 EXTI_ClearITPendingBit(EXTI_Line17);
	 RTC_WaitForLastTask();
	 if(PWR_GetFlagStatus(PWR_FLAG_WU) != RESET)
        {
			// 清除唤醒标志
            PWR_ClearFlag(PWR_FLAG_WU);
			RTC_WaitForLastTask();
        }
	RTC_ClearITPendingBit(RTC_IT_ALR);
	RTC_WaitForLastTask();
	printf("\nIt will wake up after %d s\n",standbytime);
	RTC_Enter_StandbyMode(standbytime);//standbytime秒后唤醒
  }
}

void RTC_Enter_StandbyMode(u32 s)
{
	RTC_WaitForLastTask();
    RTC_SetAlarm(RTC_GetCounter()+s);
    RTC_WaitForLastTask();
    // 进入待机模式, 此时所有1.8V域的时钟都关闭,HIS和HSE的振荡器关闭, 电压调节器关闭.
    // 只有WKUP引脚上升沿,RTC警告事件,NRST引脚的外部复位,IWDG复位.
	/* Request to enter STANDBY mode (Wake Up flag is cleared in PWR_EnterSTANDBYMode function) */
    PWR_EnterSTANDBYMode();
}

5、接下来几天我要研究一下停机模式和功耗问题
