深入理解计算机系统bomb lab

Data lab

一：实验梗概

Dr.Evil在你的机器上埋了大量的“”二进制炸弹“，你的任务是输入字符串来拆除炸弹。如果输入了正确的字符串，炸弹将被拆除，否则 ”BOOM!!!“
加油吧，拆弹英雄们!!!



bomb lab共有6个关卡：
1-4关卡 10分一个5-6关卡 比较难，15分一个，总共70分

二：实验工具

①objdump

GNU专用debugger工具，简单好用。如果你从来没有debugger过，建议看看gdb Tutorial，下面列出一些该实验中需要的指令

指令	效果
run	开始运行程序
kill	结束运行
finish	执行完当前函数
nexti	执行一条指令(跳过子程序)
nexti 4	执行4条指令
stepi	执行一条指令
stepi 4	执行4条指令
print/format	打印表达式
break	设置断点
x/format	查看内存里的值
disas function	反汇编函数

其中format是：
n 打印几个单位
o(八进制) …x(十六进制)…d(十进制)…u(unsigned)…t(二进制)…f(浮点),s(字符串)
b(bytes)…h(halfword)…w(word)
例：

x/20b mem  打印地址mem的20个字节
x/s mem   打印地址mem的字符串
print $esp    (是的，你没看错，在gdb里寄存器是用$前缀)

②：objdump

objdump -t 反汇编程序

四：实验感受

为什么我要把最后的实验感受放在前面呢？因为这个实验深刻教育了我。
当我面对满屏黑漆漆的汇编代码的时候，内心有些小崩溃的，当我开始开始做实验的时候，根本不知道从哪里入手，手忙脚乱的输入指令，却没有一丝思路，内心崩溃程度50%。当终于找到路子，开始拆弹时，看到和cs:app里完全不同的汇编代码，他们混乱，复杂，你会有种盲人摸象的感觉，分析了好长时间的代码，发现根本不是重点，崩溃100%
但是，还是坚强QAQ地拆完了炸弹，写下了这篇blog。经过这一次拆弹体验，我才真正学会了调试，千言万语，尽在不言中。QwQ
所有如果你遇到困难，坚持做下去o(￣▽￣)o
我总结了几个调试经验
①不要试图分析所有代码，分析关键，不然会很浪费时间。
②仔细分析跳转指令，是拆弹的关键
③不要放弃(ಥ _ ಥ)

三：实验步骤

① 我们先大致看看程序的符号表

输入 objdump -t |bomb less

印入你眼前的，是恶心的代码。不要急，慢慢寻找线索。你会慢慢看到

phase_1
phase_2
......
explode_bomb

phase_1应该是关卡1函数的名字，explode_bomb应该是炸弹爆炸函数的名字。
好啦，得到这些信息后就可以开始调试了。

②Gdb调试开始

phase_1

首先设置断点，并运行程序

break phase_1
break explode_bomb
run

然后根据提示，输入第一关的密码。随便输入一个(我输入1234)
然后在反汇编phase_!函数

disas

看到了这个函数的汇编代码。好咯，开始干活了。

第四行 callq string_not_equaled
第五行:test %eax，%eax
第六行 je 0x4003f
第七行: call explode_bomb

大概就明白了，首先调用函数string_not_equaled，如果返回值是0，拆弹成功，否则BOMB!!!
string_not_equaled，从名字上看，大概是判断字符串是否相等。那我们再运行到string_not_equaled函数里，看看该函数的参数

x/s $edi
x/s esi

第一个参数显然就是我们的输入
第二个参数是Border relations with Canada have never been better.。
呢，答案出来了，判断输入的字符串是否为Border relations with Canada have never been better.，赶快保存起来吧。

phase_2

还是一样

break phase_2
run
输入密码 (我的输入是1234)
disas

第5行 callq read_six_number
第6行 cmpl $0x1,(%rsp)
第7行 je phase_2+52
第8行 callq 0x400f30

从中可以看到，调用了read_six_number，比较(%rsp)是否为1，否则爆炸。我们可以得到一些模糊的信息。但不确定。只能看看read_six_number的代码了。

第12行 call _isoc99_sscanf
第13行 cmp $0x5,%eax
第14行 jg read_six_number+61
第15行 call explode_bomb

同样，我们还是看看_isoc99_sscanf的参数

第一个参数是 ”1234“即是我们的输入
第二个参数 “%d %d %d %d %d %d”
再加上比较返回值是否大于5，否则爆炸。我们可以推测密码是6个数字



重新来过

run
输入密码 (我的输入是1 2 3 4 5 6)
disas
nexti 5

现在，直接研究执行完read_six_number后的情况

程序需要检查(%rsp)的值，那我们就看看现在(%rsp)里的值。可以看到 ，是对应了我们的输入。哦，程序把我们输入的6个值放在了（%rsp）里，而且第一个数字必须为1(第6行 cmpl $0x1,(%rsp))
沿着程序，我们发现这是的循环(即下图)

这个循环干什么呢，①你可以分析每条语句，判断该循环在干什么。 ②你可以单步调试，看看每一步产生的影响是什么(比如寄存器值的改变，栈的改变)来推测 循环在干什么 (笔者用的第二种方法)。
可以分析得到，该循环是每次数字翻倍.答案即是 1 2 4 8 16 32

phase_3

话不多说 输入密码 (1 2 3 4 )

第6行 callq __isoc99_sscanf
第7行 cmp $0x1,%eax
第8行 jg
第9行 callq explode_bomb

可知，输入的数 数量要大于1，否则Bomb!!
在看看_isoc99_sscanf的参数:
%edi ”1 2 3 4 5 6“
%esi ”%d %d“
(⊙o⊙)？原来只用输入2个数。

第10行 cmpl $0x7,0x8(%rsp)
第11行 ja phase_3+106
第12行 mov 0x8(%rsp),%rax
第13行 jmpq *0x402470(,%rax,8)

首先，看看0x8(%rsp)里的值，是1，对应了我第一个输入。可知，第一个输入必须小于7，否则bomb，第13行，明显的跳转表，我们可以估计是用我们第一个输入当索引跳转。
此时，你有2个选择①逐行分析跳转表②单步调试，看看跳转表产生的效果。

最后，我们明白跳转表会给%eax赋值，而我们第二个输入必须等于该值，否则Bomb！！！
答案有很多，我测试的答案是 1 311

phase_4

还是输入密码(1 2 )(●ˇ∀ˇ●)

第6行 callq __isoc99_sscanf
第7行 cmp $0x2,%eax
第8行 jne
第9行 cmpl $0xe,0x8(%rsp)
第10行 jbe

很明显，输入数的数量必须等于2，否则Bomb！！！
且第一个输入小于14
在分析%rsp，发现输入的第一个数在 0x8(%rsp)，第二个数在0xc(%rsp)

callq func4
test %eax,%eax
jne

看来这个func4是关键了。

首先看看参数

这个时候，你会很摸不着头脑，感觉参数都很莫名其妙，为什么是三个参数，为什么只有第一个参数和我们的输入对应(ಥ _ ಥ) (为什么是三个参数，可以从func4里得知)
此时，先就试试者三个参数的值，把func4的返回值摸清楚。
这里我也老老实实的把程序分析了一便(* ￣︿￣)。还不知道什么取巧的方法。

func4(x,y,z)
{
	%ecx  = ((((z-y)>>3) +z-y)>>1)+y //偷懒了
	if(%ecx==x)
		return 0;
	else if(%ecx > x)
		return func(x,y,%ecx-1);
	else
		return func(x,y,%ecx+1)
}

说实话，被这个代码恶心到了(ง •_•)ง .就姑且认为y =0 ，z=14.

func4(x,0,14)
{
	%ecx  = 7 //偷懒了
	if(%ecx==x)
		return 0;
	else if(%ecx > x)
		return func(x,y,%ecx-1);
	else
		return func(x,y,%ecx+1)
}

in phase_4
callq func4
test %eax,%eax
jne

既然要求func4的返回值是0，那我们就不管后面的递归，让第一个参数x=7，也就是输入第一个数字是7

cmpl $0x0,0xc(%rsp)
je

这里看出，第二个输入必须是0，否则Bomb
答案便是 7 0
(这关真的挑战人的心态，感觉答案都很迷(＃°Д°)

phase_5

这关非常有意思（￣︶￣）↗　
(这个关卡有金丝雀哦)
话不多说 输入密码 (abcdef)

callq string_length
cmp $0x6,$eax
je

看来是我们输入的字符串长度要等于6，否则Bomb！！！ (那就重来，输入abcdef)

callq string_not_equal
test %eax,%eax
je

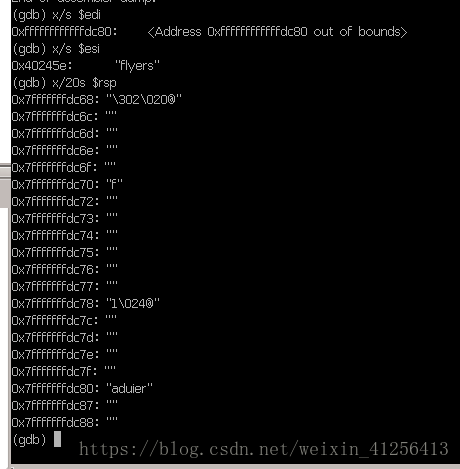

和第一关一样的套路啊，运行到string_not_equal，看看参数"★,°:.☆(￣▽￣)/$:\ast .°★\ast 。"我们发现，$edi是空地址，而第二个参数是flyers， 而在rsp里也找不到我们输入的abcdef(;´༎ຶД༎ຶ`)
没办法，只能分析在执行string_not_equal前，程序做了什么事。

此时你有两个选择①老老实实的分析循环②单步调试，看看每一步的作用是什么(我选择的是第一二结合(✿◡‿◡))

movzbl (%rbx,%rax,1),%ecx     #取输入的字符(我看了%ecx的值，发现是我们的输入，就能推测出)
mov %cl,(%rsp)                #取字符的低8位
mov (%rsp),%rdx
and $0xf,%edx                 #取低4位
movvbl 0x4024b0(%rdx),%edx    #big discover
mov %dl,0x10(%rsp,%rax,1)

add $0x1,%rax                  #循环6次，正好对应我们输入6个字母
cmp $0x6,%rax
jne 0x40102b

big discover : 我们发现，这是一个映射表，取你输入字母的低4位当索引，转换成上面字符串中的字母。
这样就能解释为什么我们输入abcdef，会出现aduier
|input|index|output
|–|--|
|a|0001|a
|b|0010|d
|c|0011|u
|d|0100|i
|e|0101|e
|f|0110|r

答案也就出来了，输入6个字母，其低4位，经过映射表的转化，是flyers。 ψ(｀∇´)ψ
ionefg

phase_6

第6关，是个硬骨头(ง •_•)ง加油。建议腾出超过2小时。
而且这题，我没有取巧，老老实实的把代码都分析了一编(这个代码很良心)(下面具体代码就不分析了)

第一段：执行read_six_numbers判断是否读了6个数

首先判断你输入的数是否小于等于6，否则Bomb,再判断你输入的6个是是否各不相等，否则Bomb

把你输入的六个数num， num = 7-num

是一个结构体

typedef  struct node{
	int lval;
	int rval;
	node *next;
};

后面的代码我没有分析，因为我估计是输入的数字是链表的顺序，要么是从大到小，要么是从小到大。
从大到小 3 4 5 6 1 2 从小到大 2 1 6 5 4 3
但你会发现，输入的上面两个密码都是错的，这时，你会想去之前有把六个数被减7，那答案应该是：
从大到小4 3 2 1 6 5 从小到大 5 6 2 1 3 4。经过测试。正确答案是从大到小，即4 3 2 1 6 5

秘密关卡

？？？有空在研究
