安卓布局 - 相对布局(RelativeLayout)

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent" android:layout_height="match_parent">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="第一个"
        android:textSize="18dp"/>

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="第二个"
        android:textSize="12dp"
        android:textColor="#ff0000"/>

RelativeLayout>

有2个TextView 控件，字体大小和颜色不同。

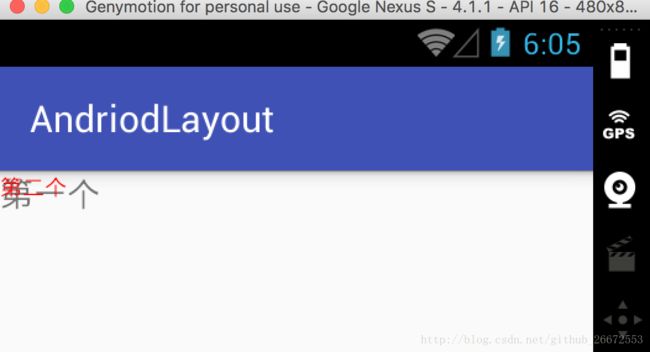

上图是它们在模拟器上的效果，我们发现2个控件重叠在一起了，后面的覆盖在了最上面。2个控件默认是顶部对齐和左对齐。

对齐

layout_alignParentRight="true" #对齐父控件(右边)
layout_toRightOf #在某个控件的右边

我们用4个TextView 来演示：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent" android:layout_height="match_parent">

    <TextView
        android:id="@+id/tv1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="第一个"
        android:textSize="18dp"
        android:layout_alignParentRight="true"/>

    <TextView
        android:id="@+id/tv2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="第二个"
        android:textSize="12dp"
        android:textColor="#ff0000"/>

    <TextView
        android:id="@+id/tv3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="第三个"
        android:textSize="18dp"
        android:layout_toRightOf="@id/tv2"/>

    <TextView
        android:id="@+id/tv4"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="第四个"
        android:textSize="18dp"
        android:layout_toRightOf="@id/tv3"/>

RelativeLayout>

从代码可以看出：id为tv4 的控件在tv3 的右边，tv3 在 tv2 的右边，tv1 在其父控件的右边。

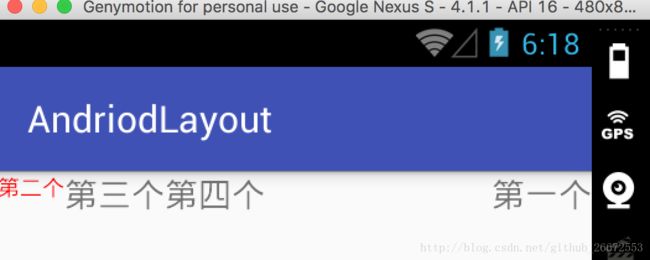

效果如下图：

2.构建如图布局

"1.0" encoding="utf-8"?>
"http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent" android:layout_height="match_parent">

    "@+id/center"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="中间"
        android:layout_centerInParent="true"/>
    "@+id/above"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="上边"
        android:layout_above="@id/center"
        android:layout_alignLeft="@id/center"
        android:layout_alignRight="@id/center"/>
    "@+id/below"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="下边"
        android:layout_below="@id/center"
        android:layout_alignLeft="@id/center"
        android:layout_alignRight="@id/center"/>
    "@+id/left"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="左边"
        android:layout_alignBottom="@id/center"
        android:layout_alignTop="@id/center"
        android:layout_toLeftOf="@id/center"
        android:layout_alignParentLeft="true"/>
    "@+id/right"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="右边"
        android:layout_alignBottom="@id/center"
        android:layout_alignTop="@id/center"
        android:layout_toRightOf="@id/center"
        android:layout_alignParentRight="true"/>
    "@+id/aboveAndLeft"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="左上"
        android:layout_toLeftOf="@id/center"
        android:layout_above="@id/left"
        android:layout_alignParentLeft="true"/>
    "@+id/aboveAndRight"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="右上"
        android:layout_toRightOf="@id/center"
        android:layout_above="@id/right"
        android:layout_alignParentRight="true"/>
    "@+id/belowAndLeft"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="左下"
        android:layout_below="@id/center"
        android:layout_toLeftOf="@id/center"
        android:layout_alignParentLeft="true"
        />
    "@+id/belowAndRight"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="右下"
        android:layout_below="@id/center"
        android:layout_toRightOf="@id/center"
        android:layout_alignParentRight="true"
        />
</RelativeLayout>
