2018.11.27 元器件选型(1)- 蜂鸣器,电池,电阻,电容，电感

1.蜂鸣器Buzzer

关键参数：

D12mm, H9mm 封装尺寸 : 要根据PCB板大小选封装

Magnetic Transducer 电磁 ：根据价格和应用场景选类型，有源的比无源的贵。

2,400Hz 驱动频率, 单片机I/O 控制，可以通过PWM控制，也可以用高低电平控制(不推荐，可靠性不够）

5Vo-p, 常用电压，3.3V的也行。

85dB at 10cm 声贝等级

使用寿命：至少在3000小时以上

注意事项：

1. 工厂环境噪声在40dB, 带自动化设备的噪声能达到60dB，所以，在做测试仪时，要考虑用声贝检测仪做自动化检测，而不用人耳听。

2. 蜂鸣器会有个贴纸，在测试时应该撕掉，但是在涂胶（三防胶）时要贴上，防止胶水进入孔中。

3.蜂鸣器工作时需要较大电流，常用三极管放大电路驱动，但长时间工作或快速开关，可以烧坏蜂鸣器。

应该加一个反向二极管和三极管集电极之间，起到缓冲作用。

2 电池 Battery

关键参数：

容量：参考设计寿命留30%的余量，在低功耗设计中需要考虑至少10年不换电池

封装：AA电池，纽扣电池，Li电池，Smt电池，特殊电池（让供应商订做）

输出电压：1.5V 3.3V 5V 7.2V

可靠性测试：电压稳定性，短路保护，容量检测，循环寿命（普通AA电池充电次数>300次至少，锂电池要>1000次），荷电保持能力(满电状态下放电时间大于4.25小时)，高低温性能(参考国标，用环境测试仪测试)

注意事项：

1.电池在严重亏电后会死掉

2.电池在强静电和磁场中可能会失效

**3电阻 **

关键参数

品牌：优选Yageo，Vishay等

阻值：常见的阻值比较容易购买，电路设计中不要选不常用的阻值。

精度：越高越贵，分压要精读高（1%），普通限流的5%，电源IC配各的分压电阻参考IC datasheet选型

材质：对应不同应用场景,碳膜电阻最常用,

封装：封装对应功率，在RF电路中，对应的容抗感抗也不同，在做阻抗匹配时需要考虑.

注意事项:

1不要选错包装啦

2余量设计

3尽量避免使用滑动变阻器

4在RF设计中，主要用薄膜片状电阻，其高频等效模型如下：


整体阻抗为：


当频率很高时，就产生电容效应(超过10MHz) 和电感效应（G Hz以上）

这时候要用ADS去仿真其阻抗，在设计中，也要不断调试参数，找到阻抗匹配点。

**4电容 **

关键参数：基本上和电阻选型差不多，多了一个额定电压选型。

注意事项:

1电容是明显有老化寿命的元器件，要5000H以上.

2电容是个蓄水池,可大不可小，

3RF设计中，高频电感用于滤波器调谐 (可参考Nrf905的datasheet原理图），匹配网络,和晶体管偏置，其电等效图如下：

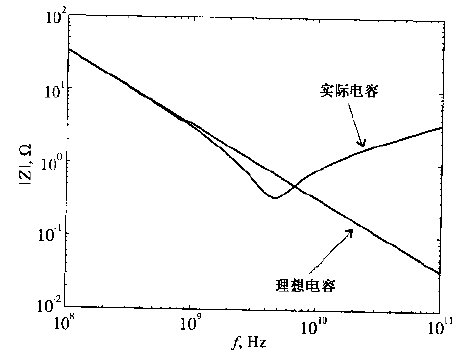

RF电容的高频特性很明显，频率越高，会出现一个明显的阻抗上升.如下图:


所以，RF设计中，优先调试电容，因为它对阻抗匹配影响最直观，电容的串联：C=C1*C2/(C1+C2) 常用来产生一个不常用的电容值 ， 并联C=C1+C2

**4电感 **

关键参数：电感是看起来简单，但非常复杂的元器件。

我们知道，无线充电线圈，也相当于一个电感，但其品质因素是个核心参数，影响了电流，结合磁通率的因素，使其输出功率很难提升.

在RF设计中，电感主要用于晶体管偏置网络，其电等效图如下：


由空气螺旋管电感公式可知：


在RFC中，当频率接近谐振点时，阻抗迅速提高，超过谐振点后，寄生电容效应明显，所以，电感在前半段相当与电阻，后半段相当于电容。


RF 匹配中，能不改电感最好，这个参数模糊不定，不容易调试，ADS计算出来的即可。
