ESP32驱动ST7789液晶屏

让你的ESP32点亮一块ST7789液晶屏吧

ESP32驱动ST7789液晶屏_第1张图片
hello-world

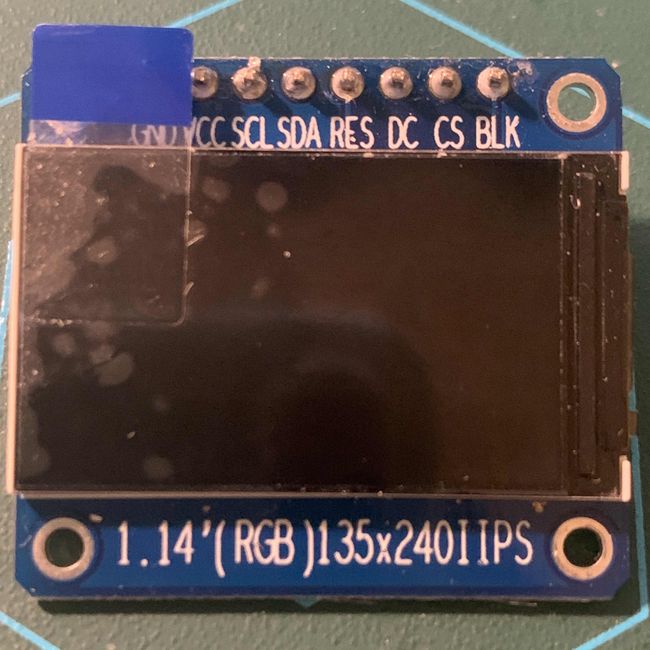

这块液晶屏尺寸是1.14寸,分辨率为135x240,驱动是ST7789。
(不小心多买了一个并口版本,因为串口方式连接就能满足我的需求,所以并口屏幕吃灰预定了)

简单下介绍点亮这块屏幕的方法,介绍下如何配置参数并正确的显示内容。

下载驱动库

我使用的驱动库为TFT_eSPI

接线如下:

ESP32引脚名称 液晶屏引脚名称
3V3 VCC
GND GND
G15 SDA
G13 SCL
G23 DC
G18 RES
G5 CS
不接 BLK

编辑配置文件

Setup135_ST7789.h

// 修改下面参数,和上面的接线对应上
#define TFT_SCLK      13
#define TFT_MOSI      15
#define TFT_RST       18
#define TFT_DC        23  // Data/command line for TFT on Shield
#define TFT_CS        5   // Chip select line for TFT display on Shield
// ....
//#include            // 注释这个一行
// ....

#include // 取消第79行注释

简单的示例

Setup135_ST7789.h

#pragma GCC optimize("O3")

#include
#include
#include

TFT_eSPI TFT = TFT_eSPI();
TFT_eSprite eSprite = TFT_eSprite(&TFT);
void setup() {
    TFT.init();
    TFT.setRotation(1);
    TFT.fillScreen(TFT_BLACK);
    TFT.initDMA();
    eSprite.setTextFont(1);
    eSprite.setTextColor(TFT_WHITE);
    eSprite.createSprite(240, 135);
}

void loop() {
    eSprite.setTextFont(1);
    eSprite.setCursor(20, 20);
    eSprite.println("Hello World\n");
    eSprite.pushSprite(0, 0);
}
ESP32驱动ST7789液晶屏_第2张图片
hello-world
