从零开始学习CANoe（三）—— 系统变量的创建和使用

相关文章

茫茫人海，相遇是一种缘分，欢迎欢迎！


从零开始学习CANoe（一）—— 新建工程
从零开始学习CANoe（二）—— CANdb++ 创建 dbc文件

---

我们创建了一个新的工程之后，只是简单的run了起来，接下来我们一点一点的完善需求，这一节，我们学习怎么创建环境变量，以及怎么简单的使用，，这在后面的章节中我们会用得到。

创建系统变量

1， 选择菜单栏上的Environment , System Variables

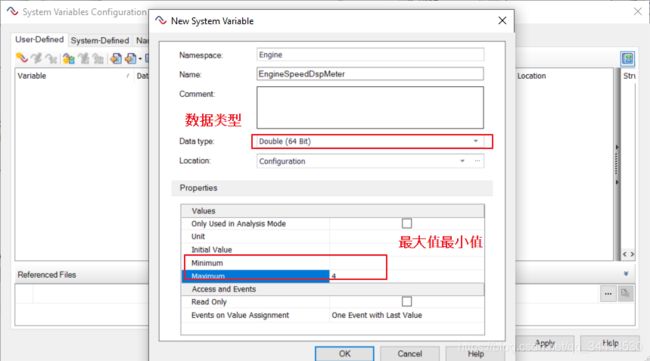

2,在空白处点击右键选择 new 添加 系统变量。

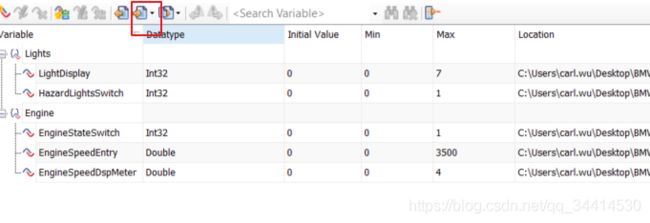

3，按照上一步全部创建完成之后，再通过export选项导出到一个文件中，这样做的好处是可以可以变量复用

使用系统变量

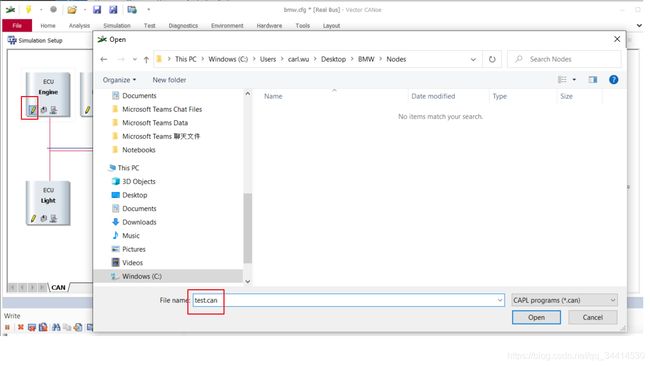

4，如下图方式创建一个test.can 文件

5，我们添加 以下代码，运行下，然后按下按键 a,
这段代码测试的功能：
1，当 系统变量 EngineStateSwitch 为1 时，打开发动机，也就是将 报文信号EngineState::OnOff 设置为1
2，当 系统变量 EngineSpeedEntry 为设置速度值时，将速度值赋值給EngineState::EngineSpeed

/*@!Encoding:ASCII*/
On key 'a'
{

	//设置值
  @Engine::EngineStateSwitch = 0;
  write("close the engine...");
  @Engine::EngineStateSwitch = 1;
  write("open the engine...");
  @Engine::EngineSpeedEntry =1000;
}

on sysvar sysvar::Engine::EngineStateSwitch // 发动机开关
{

 $EngineState::OnOff = @this;
  if(@this)
  {

    $EngineState::EngineSpeed = @sysvar::Engine::EngineSpeedEntry;
    write("EngineSpeed is %f...", @this);
  }
  else
    $EngineState::EngineSpeed = 0;
}

on sysvar sysvar::Engine::EngineSpeedEntry // 速度值输入
{

  if(@sysvar::Engine::EngineStateSwitch)  // 如果发动机已经启动，则把输入的速度值赋值给速度信号
  {

    $EngineState::EngineSpeed = @this;
    write("EngineSpeed is %f...", @this);
  }
}

6，下图是按下按键a以后的输出

总结

---

感谢大家的阅读，希望能帮到大家一点点。

---
