WPF自定义控件 —— 自绘篇

一般来说控件主要是画面呈现、事件的处理、布局自动化,当然完善的控件还应该牵涉设计时、UI自动化测试的定义。



首先我们来说最简单的画面的呈现。

一.在自定义控件上画矩形

增加一个自定义控件类:



打开创建的类重载OnRender函数并注释掉静态构造函数，代码如下

  public   class  CustomerRender : Control
    {

         // static CustomerRender()

         // {

         //  DefaultStyleKeyProperty.OverrideMetadata(typeof(CustomerRender), new FrameworkPropertyMetadata(typeof(CustomerRender)));

         // }

         protected   override   void  OnRender(DrawingContext drawingContext)
        {

            drawingContext.DrawRectangle(Brushes.Bisque,  null ,  new  Rect( 0 ,  0 ,  50 ,  50 ));

        }

    }

在Window1这个类中修改如下

     public   partial   class  Window1 : Window
    {

         public  Window1()
        {

            InitializeComponent();

            CustomerRender customerRender  =   new  CustomerRender();

            customerRender.Width  =   200 ;

            customerRender.Height  =   300 ;

             this .Content  =  customerRender;

        }

    }



运行程序我们可以看到：



当然你还可以通过drawingContext来画圆圈、不规则矩形、圆角矩形和写文字等等。具体可以看DrawingContext 中的API介绍和MSDN文档。



二.拖动矩形

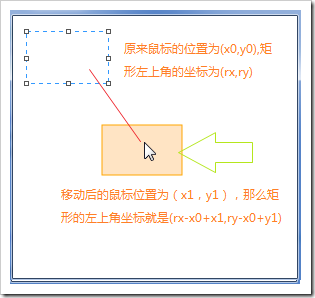

      一般来说UI是数据的反应，UI的变化其实是后段数据的变化。我们一般在移动到方块上方后，按住鼠标开始拖动，那么在鼠标移动上去之后，我们首先判断此位置是否有矩形，点击鼠标的时候，我们记录点下的这个坐标为A，鼠标移动的时候我们根据移动时候鼠标所在坐标和原来的A坐标比较，然后把这个差值和矩形的开始坐标相加，通过InvalidateVisual()方法不断重画就达到了移动的效果。



如果你需要鼠标移动出窗口还可以移动该矩形请加CaptureMouse()来锁定当前鼠标，但不要忘记在鼠标放开的时候把它给释放掉ReleaseMouseCapture()。



我们在window类中为我们的控件赋上底色



InitializeComponent();

CustomerRender customerRender  =   new  CustomerRender();

customerRender.Width  =   200 ;

customerRender.Height  =   300 ;

customerRender.Background  =  Brushes.Green;

this .Content  =  customerRender;



并在控件的OnRender函数中加入

drawingContext.DrawRectangle(Background, null,new Rect(new Point(0,0),this.RenderSize));

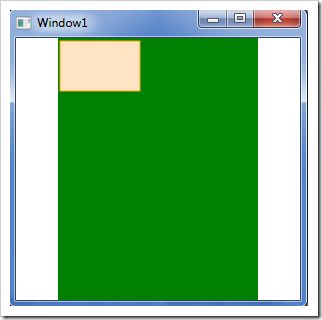

效果如图：





这时你拖动方块可能会发现方块可以被移出背景，这在WPF下是允许的，但有时候这又不符合情理，我们需要把多余的部分裁减掉。



         protected   override   void  OnRender(DrawingContext drawingContext)
        {
            Rect rect  =   new  Rect( new  Point( 0 ,  0 ),  this .RenderSize);

            drawingContext.DrawRectangle(Background,  null , rect);

             // 创建一个填充色为Bisque边框色为Orange,横坐标为2，纵坐标为3，宽度为80,长度为50的矩形

            Pen pen  =   new  Pen(Brushes.Orange,  1 );

            pen.Freeze(); // 冻结可以加快呈现速度

            RectangleGeometry rectangleGeometry  =   new  RectangleGeometry(rect);
            rectangleGeometry.Freeze();

            drawingContext.PushClip(rectangleGeometry);

            drawingContext.DrawRectangle(Brushes.Bisque, pen, _rectangle);

            drawingContext.Pop();
        }



主要注意drawingContext.PushClip(rectangleGeometry);到drawingContext.Pop();之间是剪切的有效范围。

Pop()结束符不仅仅用于剪切，还适用于遮幕，Effect效果等有Push开头的那些玩艺。(关于GuidelineSet推荐一个网址：http://www.wpftutorial.net/DrawOnPhysicalDevicePixels.html)



剪切后的效果如下:



三.动画效果



      当然我们也可以做些拖动预览效果如下:



实现的原理无非是拖动的时候画一个假矩形，并把该矩形呈现的代码放在剪切的效果之外，拖动结束后把假的位置给真的调用重画一遍就实现了。

我们能不能用动画效果使得矩形慢慢移动到指定位置，答案当然是肯定的。这里可以用System.Windows.Media.Animation命名空间下的一些方法来实现



RectAnimation rectAnimation  =   new  RectAnimation

(_rectangle,_preivewRectangle, new  Duration(TimeSpan.FromMilliseconds( 600 )));



drawingContext.DrawRectangle(Brushes.Bisque, pen, _rectangle,rectAnimation.CreateClock());



你也可以用来做颜色的变换，大小的变化等等。



四.多个矩形

      有多个矩形可以把矩形放到一个集合中依次判断，层叠的话就是后段数据存放的先后顺序问题，UI显示的快慢和后段数据查找有直接的联系，这个也是算法的价值体现。



小结

      这里讲的做法也是winform里的大多数实现方式，只不过WPF使得我们对像素处理关心的更少，自绘在WPF的应用中相对winform要少了很多，除非用在大数据量的地方，WPF复合控件能完成大部分的需求——只要你能熟练定义样式，并了解可视树，逻辑树，以及各个控件的用法。
