Numpy在图像处理中的简单应用

NumPy（http://www.scipy.org/NumPy/）是非常有名的 Python 科学计算工具包，其中包含了大量有用的思想，比如数组对象（用来表示向量、矩阵、图像等）以及线性代数函数。NumPy 中的数组对象几乎贯穿用于本书的所有例子中 1 数组对象可以帮助你实现数组中重要的操作，比如矩阵乘积、转置、解方程系统、向量乘积和归一化，这为图像变形、对变化进行建模、图像分类、图像聚类等提供了基础。

PyLab 实际上包含 NumPy 的一些内容，如数组类型。这也是我们能够在 1.2 节使用数组类型的原因。

1 图像数组表示

在先前的例子中，当载入图像时，我们通过调用 array() 方法将图像转换成 NumPy 的数组对象，但当时并没有进行详细介绍。NumPy 中的数组对象是多维的，可以用来表示向量、矩阵和图像。一个数组对象很像一个列表（或者是列表的列表），但是数组中所有的元素必须具有相同的数据类型。除非创建数组对象时指定数据类型，否则数据类型会按照数据的类型自动确定。

对于图像数据，下面的例子阐述了这一点：

im = array(Image.open('empire.jpg'))
print im.shape, im.dtype

im = array(Image.open('empire.jpg').convert('L'),'f')
print im.shape, im.dtype

控制台输出结果如下所示：

(800, 569, 3) uint8
(800, 569) float32

每行的第一个元组表示图像数组的大小（行、列、颜色通道），紧接着的字符串表示数组元素的数据类型。因为图像通常被编码成无符号八位整数（uint8），所以在第一种情况下，载入图像并将其转换到数组中，数组的数据类型为“uint8”。在第二种情况下，对图像进行灰度化处理，并且在创建数组时使用额外的参数“f”；该参数将数据类型转换为浮点型。关于更多数据类型选项，可以参考图书 [24]。注意，由于灰度图像没有颜色信息，所以在形状元组中，它只有两个数值。

数组中的元素可以使用下标访问。位于坐标 i、j，以及颜色通道 k 的像素值可以像下面这样访问：

value = im[i,j,k]

多个数组元素可以使用数组切片方式访问。切片方式返回的是以指定间隔下标访问该数组的元素值。下面是有关灰度图像的一些例子：

im[i,:] = im[j,:]      # 将第 j 行的数值赋值给第 i 行
im[:,i] = 100          # 将第 i 列的所有数值设为100
im[:100,:50].sum()     # 计算前100 行、前 50 列所有数值的和
im[50:100,50:100]      # 50~100 行，50~100 列（不包括第 100 行和第 100 列）
im[i].mean()           # 第 i 行所有数值的平均值
im[:,-1]               # 最后一列
im[-2,:] (or im[-2])   # 倒数第二行

注意，示例仅仅使用一个下标访问数组。如果仅使用一个下标，则该下标为行下标。注意，在最后几个例子中，负数切片表示从最后一个元素逆向计数。我们将会频繁地使用切片技术访问像素值，这也是一个很重要的思想。

2 灰度变换

2.1
将图像读入 NumPy 数组对象后，我们可以对它们执行任意数学操作。一个简单的例子就是图像的灰度变换。考虑任意函数 f，它将 0…255 区间（或者 0…1 区间）映射到自身（意思是说，输出区间的范围和输入区间的范围相同）。下面是关于灰度变换的一些例子：

from PIL import Image
from numpy import *

im = array(Image.open('empire.jpg').convert('L'))
im2 = 255 - im # 对图像进行反相处理
im3 = (100.0/255) * im + 100 # 将图像像素值变换到100...200 区间
im4 = 255.0 * (im/255.0)**2 # 对图像像素值求平方后得到的图像

第一个例子将灰度图像进行反相处理；第二个例子将图像的像素值变换到 100…200 区间；第三个例子对图像使用二次函数变换，使较暗的像素值变得更小。
你可以使用下面的命令查看图像中的最小和最大像素值：print (int(im.min()), int(im.max()))
如果试着对上面例子查看最小值和最大值，可以得到下面的输出结果：

2 255
0 253
100 200
0 255

2.2
array() 变换的相反操作可以使用 PIL 的 fromarray() 函数完成：

pil_im = Image.fromarray(im)
pil_im.show()

如果你通过一些操作将“uint8”数据类型转换为其他数据类型，比如之前例子中的 im3 或者 im4，那么在创建 PIL 图像之前，需要将数据类型转换回来：

pil_im = Image.fromarray(uint8(im))
pil_im.show()

如果你并不十分确定输入数据的类型，安全起见，应该先转换回来。注意，NumPy 总是将数组数据类型转换成能够表示数据的“最低”数据类型。对浮点数做乘积或除法操作会使整数类型的数组变成浮点类型。

3 图像缩放

NumPy 的数组对象是我们处理图像和数据的主要工具。想要对图像进行缩放处理没有现成简单的方法。我们可以使用之前 PIL 对图像对象转换的操作，写一个简单的用于图像缩放的函数。把下面的函数添加到 imtool.py 文件里：

def imresize(im,sz):
    """ 使用PIL对象重新定义图像数组的大小"""
    pil_im = Image.fromarray(uint8(im))

    return array(pil_im.resize(sz)) #sz是一个尺寸的元组

4 直方图均衡化

图像灰度变换中一个非常有用的例子就是直方图均衡化。直方图均衡化是指将一幅图像的灰度直方图变平，使变换后的图像中每个灰度值的分布概率都相同。在对图像做进一步处理之前，直方图均衡化通常是对图像灰度值进行归一化的一个非常好的方法，并且可以增强图像的对比度。

在这种情况下，直方图均衡化的变换函数是图像中像素值的累积分布函数（cumulative distribution function，简写为 cdf，将像素值的范围映射到目标范围的归一化操作）。

下面的函数是直方图均衡化的具体实现。将这个函数添加到 imtool.py 里：

def histeq(im,nbr_bins=256):
    """ 对一幅灰度图像进行直方图均衡化"""
    # 计算图像的直方图
    #计算图像直方图（每个bins数组的区间值对应一个imhist数组中的强度值）
    imhist,bins = histogram(im.flatten(),nbr_bins,density=True)
    # 先用cumsum()计算imhist数组前n个强度值的累积（n=1,2,3...）并得到cdf数组
    cdf = imhist.cumsum()
    # 归一化（由0～1变换至0~255）
    cdf = 255 * cdf / cdf[-1]

    # 使用累积分布函数的线性插值，计算新的像素值
    im2 = interp(im.flatten(),bins[:-1],cdf)

    return im2.reshape(im.shape), cdf

该函数有两个输入参数，一个是灰度图像，一个是直方图中使用小区间的数目。函数返回直方图均衡化后的图像，以及用来做像素值映射的累积分布函数。注意，函数中使用到累积分布函数的最后一个元素（下标为 -1），目的是将其归一化到 0…1 范围。你可以像下面这样使用该函数：

from PIL import Image
from numpy import *

im = array(Image.open('AquaTermi_lowcontrast.jpg').convert('L'))
im2,cdf = imtools.histeq(im)

图 1-6 和图 1-7 为上面直方图均衡化例子的结果。上面一行显示的分别是直方图均衡化之前和之后的灰度直方图，以及累积概率分布函数映射图像。可以看到，直方图均衡化后图像的对比度增强了，原先图像灰色区域的细节变得清晰。

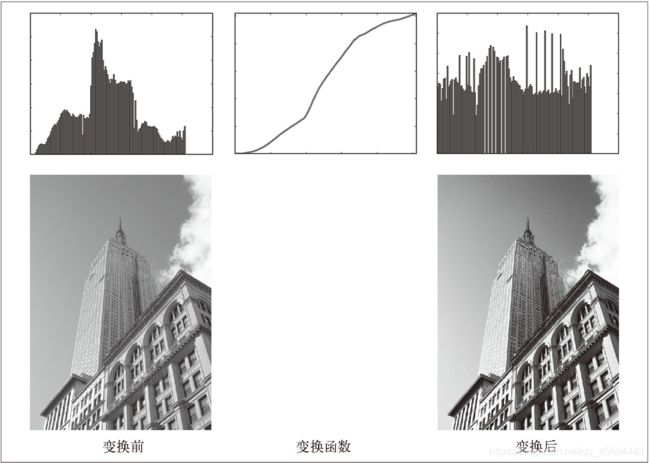

图 1-6：直方图均衡化示例。左侧为原始图像和直方图，中间图为灰度变换函数，右侧为直方图均衡化后的图像和相应直方图

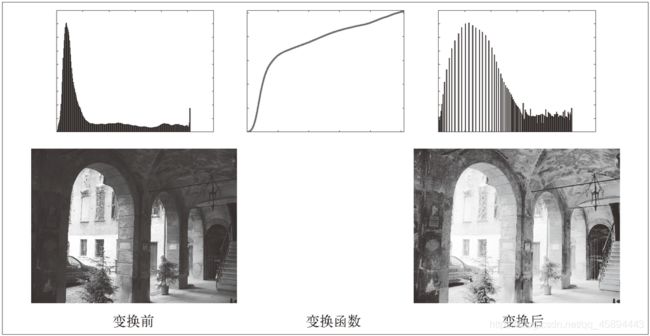

图 1-7：直方图均衡化示例。左侧为原始图像和直方图，中间图为灰度变换函数，右侧为直方图均衡化后的图像和相应直方图

5 图像平均

图像平均操作是减少图像噪声的一种简单方式，通常用于艺术特效。我们可以简单地从图像列表中计算出一幅平均图像。假设所有的图像具有相同的大小，我们可以将这些图像简单地相加，然后除以图像的数目，来计算平均图像。下面的函数可以用于计算平均图像，将其添加到 imtool.py 文件里：

def compute_average(imlist):
    """ 计算图像列表的平均图像"""

    # 打开第一幅图像，将其存储在浮点型数组中
    averageim = array(Image.open(imlist[0]), 'f')

    for imname in imlist[1:]:
        try:
            averageim += array(Image.open(imname))
        except:
            print imname + '...skipped'
    averageim /= len(imlist)

    # 返回uint8 类型的平均图像
    return array(averageim, 'uint8')

该函数包括一些基本的异常处理技巧，可以自动跳过不能打开的图像。我们还可以使用 mean() 函数计算平均图像。mean() 函数需要将所有的图像堆积到一个数组中；也就是说，如果有很多图像，该处理方式需要占用很多内存。我们将会在下一节中使用该函数。

6 图像的主成分分析（PCA）

PCA（Principal Component Analysis，主成分分析）是一个非常有用的降维技巧。它可以在使用尽可能少维数的前提下，尽量多地保持训练数据的信息，在此意义上是一个最佳技巧。即使是一幅 100×100 像素的小灰度图像，也有 10 000 维，可以看成 10 000 维空间中的一个点。一兆像素的图像具有百万维。由于图像具有很高的维数，在许多计算机视觉应用中，我们经常使用降维操作。PCA 产生的投影矩阵可以被视为将原始坐标变换到现有的坐标系，坐标系中的各个坐标按照重要性递减排列。

为了对图像数据进行 PCA 变换，图像需要转换成一维向量表示。我们可以使用 NumPy 类库中的 flatten() 方法进行变换。

将变平的图像堆积起来，我们可以得到一个矩阵，矩阵的一行表示一幅图像。在计算主方向之前，所有的行图像按照平均图像进行了中心化。我们通常使用 SVD（Singular Value Decomposition，奇异值分解）方法来计算主成分；但当矩阵的维数很大时，SVD 的计算非常慢，所以此时通常不使用 SVD 分解。下面就是 PCA 操作的代码：

from PIL import Image
from numpy import *

def pca(X):
    """ 主成分分析：
      输入：矩阵X ，其中该矩阵中存储训练数据，每一行为一条训练数据
      返回：投影矩阵（按照维度的重要性排序）、方差和均值"""

    # 获取维数
    num_data,dim = X.shape

    # 数据中心化
    mean_X = X.mean(axis=0)
    X = X - mean_X

if dim>num_data:
    # PCA- 使用紧致技巧
    M = dot(X,X.T) # 协方差矩阵
    e,EV = linalg.eigh(M) # 特征值和特征向量
    tmp = dot(X.T,EV).T # 这就是紧致技巧
    V = tmp[::-1] # 由于最后的特征向量是我们所需要的，所以需要将其逆转
    S = sqrt(e)[::-1] # 由于特征值是按照递增顺序排列的，所以需要将其逆转
    for i in range(V.shape[1]):
        V[:,i] /= S
else:
    # PCA- 使用SVD 方法
    U,S,V = linalg.svd(X)
    V = V[:num_data] # 仅仅返回前nun_data 维的数据才合理

# 返回投影矩阵、方差和均值
return V,S,mean_X

shape:用于计算矩阵的维数
mean():求取矩阵均值
说明:mean(array,axis=n) n可以等于0,1,空。默认求整个矩阵的均值，0时，压缩行对各列求均值；1时，压缩列，对各行求均值。
dot():计算矩阵乘积，也就是我们所学的矩阵乘积。
矩阵.T:求该矩阵的转置。
linalg.eigh():求特征值和特征向量。
补充数学知识点
特征值:f(λ)=|λE-A|=0 λ为特征值。
特征向量:(λE-A)x=0 x为特征向量，所有特征向量为特征向量空间。
期望值:每次试验可能产生的结果与其概率的乘积之和。

该函数首先通过减去每一维的均值将数据中心化，然后计算协方差矩阵对应最大特征值的特征向量，此时可以使用简明的技巧或者 SVD 分解。这里我们使用了 range() 函数，该函数的输入参数为一个整数 n，函数返回整数 0…(n-1) 的一个列表。你也可以使用 arange() 函数来返回一个数组，或者使用 xrange() 函数返回一个产生器（可能会提升速度）。我们在本书中贯穿使用 range() 函数。

如果数据个数小于向量的维数，我们不用 SVD 分解，而是计算维数更小的协方差矩阵 XX[^T] 的特征向量。通过仅计算对应前 k（k 是降维后的维数）最大特征值的特征向量，可以使上面的 PCA 操作更快。由于篇幅所限，有兴趣的读者可以自行探索。矩阵 V 的每行向量都是正交的，并且包含了训练数据方差依次减少的坐标方向。

我们接下来对字体图像进行 PCA 变换。fontimages.zip 文件包含采用不同字体的字符 a 的缩略图。所有的 2359 种字体可以免费下载 2。假定这些图像的名称保存在列表 imlist 中，跟之前的代码一起保存传在 pca.py 文件中，我们可以使用下面的脚本计算图像的主成分：

免费字体图像库由 Martin Solli 收集并上传（http://webstaff.itn.liu.se/~marso/）。

from PIL import Image
from numpy import *
from pylab import *
import pca

im = array(Image.open(imlist[0])) # 打开一幅图像，获取其大小
m,n = im.shape[0:2] # 获取图像的大小
imnbr = len(imlist) # 获取图像的数目

# 创建矩阵，保存所有压平后的图像数据
immatrix = array([array(Image.open(im)).flatten()
               for im in imlist],'f')

# 执行 PCA 操作
V,S,immean = pca.pca(immatrix)

# 显示一些图像（均值图像和前 7 个模式）
figure()
gray()
subplot(2,4,1)
imshow(immean.reshape(m,n))
for i in range(7):
  subplot(2,4,i+2)
  imshow(V[i].reshape(m,n))

show()

注意，图像需要从一维表示重新转换成二维图像；可以使用 reshape() 函数。如图 1-8 所示，运行该例子会在一个绘图窗口中显示 8 个图像。这里我们使用了 PyLab 库的 subplot() 函数在一个窗口中放置多个图像。

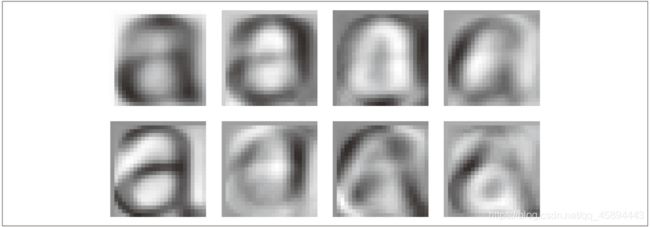

图 1-8：平均图像（左上）和前 7 个模式（具有最大方差的方向模式）

7 使用pickle模块

如果想要保存一些结果或者数据以方便后续使用，Python 中的 pickle 模块非常有用。pickle 模块可以接受几乎所有的 Python 对象，并且将其转换成字符串表示，该过程叫做封装（pickling）。从字符串表示中重构该对象，称为拆封（unpickling）。这些字符串表示可以方便地存储和传输。

我们来看一个例子。假设想要保存上一节字体图像的平均图像和主成分，可以这样来完成：

# 保存均值和主成分数据
f = open('font_pca_modes.pkl', 'wb')
pickle.dump(immean,f)
pickle.dump(V,f)
f.close()

在上述例子中，许多对象可以保存到同一个文件中。pickle 模块中有很多不同的协议可以生成 .pkl 文件；如果不确定的话，最好以二进制文件的形式读取和写入。在其他 Python 会话中载入数据，只需要如下使用 load() 方法：

# 载入均值和主成分数据
f = open('font_pca_modes.pkl', 'rb')
immean = pickle.load(f)
V = pickle.load(f)
f.close()

注意，载入对象的顺序必须和先前保存的一样。Python 中有个用 C 语言写的优化版本，叫做 cpickle 模块，该模块和标准 pickle 模块完全兼容。关于 pickle 模块的更多内容，参见 pickle 模块文档页 http://docs.python.org/library/pickle.html。

在本书接下来的章节中，我们将使用 with 语句处理文件的读写操作。这是 Python 2.5 引入的思想，可以自动打开和关闭文件（即使在文件打开时发生错误）。下面的例子使用 with() 来实现保存和载入操作：

# 打开文件并保存
with open('font_pca_modes.pkl', 'wb') as f:
  pickle.dump(immean,f)
  pickle.dump(V,f)

# 打开文件并载入
with open('font_pca_modes.pkl', 'rb') as f:
  immean = pickle.load(f)
  V = pickle.load(f)

上面的例子乍看起来可能很奇怪，但 with() 确实是个很有用的思想。如果你不喜欢它，可以使用之前的 open 和 close函数。

作为 pickle 的一种替代方式，NumPy 具有读写文本文件的简单函数。如果数据中不包含复杂的数据结构，比如在一幅图像上点击的点列表，NumPy 的读写函数会很有用。保存一个数组 x 到文件中，可以使用：savetxt('test.txt',x,'%i')
最后一个参数表示应该使用整数格式。类似地，读取可以使用：x = loadtxt('test.txt')
你可以从在线文档 http://docs.scipy.org/doc/numpy/reference/generated/numpy.loadtxt.html 了解更多内容。
