jeecg-boot+activiti集成工作流
jeecg-boot+activiti集成工作流
- 系统集成后支持功能介绍
-
- 版本支持 :jeecg-boot-2.1.4+activiti5.22 +modeler在线设计器
- 内容还是挺多的 （如果在集成过程中有遇到问题请给我留言吧！这里会回复的哦）
- 下面给出一下作者在集成过程中踩的坑
系统集成后支持功能介绍
- 集成流程设计器modeler（汉化版）
- 关联系统业务模块，封装流程可配置管理系统业务模块
- 支持用户&用户组使用系统角色数据
- 流程图追踪高亮
版本支持 :jeecg-boot-2.1.4+activiti5.22 +modeler在线设计器
-
集成需要资料
activiti-explorer2_5.22-官方汉化版_源码包（也可以去官网下载） -
前端项目配置
解压activiti-explorer2_5.22-官方汉化版_源码包 拷贝activiti-webapp-explorer2\src\main\webapp下的diagram-viewer、editor-app以及modeler.html
放入ant-design-vue-jeecg 项目（目录结构自己定义）
后端项目配置
1.将Activiti-activiti-5.22.0\modules\activiti-webapp-explorer2\src\resources下的stencilset.json放置在项目resources\static文件夹下。
2.将Activiti-activiti-5.22.0\modules\activiti-modeler\src\main\java\org\activiti\rest\editor下的main以及model中的java文件放置到项目mian\java目录下（也可以自己定义）

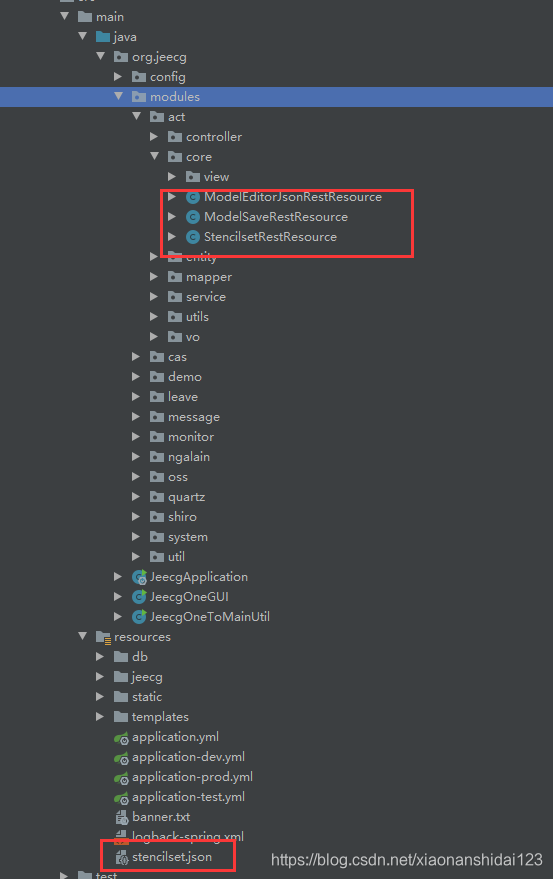

下面给出作者的结构截图
3.复制完成后，将ModelEditoeJsonRestResource.java、ModelSaveRestResource.java、StencilsetRestResource.java上添加 @RequestMapping(value = “/service”)

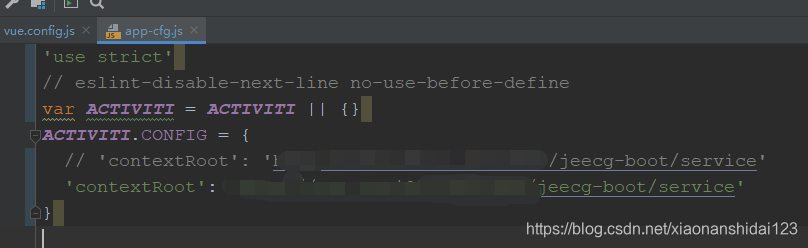

然后修改resources\static\editor-app\app-cfg.js，
下面上代码(ModelEditorJsonRestResource 这里做了修改)
package org.jeecg.modules.act.core;
import com.fasterxml.jackson.databind.ObjectMapper;
import com.fasterxml.jackson.databind.node.ObjectNode;
import lombok.extern.slf4j.Slf4j;
import org.activiti.editor.constants.ModelDataJsonConstants;
import org.activiti.engine.ActivitiException;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.repository.Model;
import org.apache.commons.lang3.StringUtils;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;
@RestController
@Slf4j
public class ModelEditorJsonRestResource implements ModelDataJsonConstants {
@Autowired
private RepositoryService repositoryService;
@Autowired
private ObjectMapper objectMapper;
@RequestMapping(value = {"/service/model/{modelId}/json"}, method = {org.springframework.web.bind.annotation.RequestMethod.GET}, produces = {"application/json"})
public ObjectNode getEditorJson(@PathVariable String modelId) {
ObjectNode modelNode = null;
log.debug("---------------------------ModelEditorJsonRestResource.getEditorJson---------");
Model model = this.repositoryService.getModel(modelId);
if (model != null) {
try {
if (StringUtils.isNotEmpty(model.getMetaInfo())) {
modelNode = (ObjectNode) this.objectMapper.readTree(model.getMetaInfo());
} else {
modelNode = this.objectMapper.createObjectNode();
modelNode.put("name", model.getName());
}
modelNode.put("modelId", model.getId());
ObjectNode editorJsonNode = (ObjectNode) this.objectMapper.readTree(new String(this.repositoryService
.getModelEditorSource(model
.getId()), "utf-8"));
modelNode.put("model", editorJsonNode);
} catch (Exception e) {
log.error("Error creating model JSON", e);
throw new ActivitiException("Error creating model JSON", e);
}
}
return modelNode;
}
}
yml配置
server:
port: 8080
tomcat:
max-swallow-size: -1
servlet:
context-path: /jeecg-boot
compression:
enabled: true
min-response-size: 1024
mime-types: application/javascript,application/json,application/xml,text/html,text/xml,text/plain,text/css,image/*
management:
endpoints:
web:
exposure:
include: metrics,httptrace
spring:
#这是去除了 activiti 的security 如果需要 可以 引入其依赖放开注释
# security:
# user:
# name: admin
# password: 123456
# 工作流
activiti:
check-process-definitions: false
db-identity-used: false
database-schema-update: true
servlet:
multipart:
max-file-size: 10MB
max-request-size: 10MB
mail:
host: smtp.163.com
username: [email protected]
password: ??
properties:
mail:
smtp:
auth: true
starttls:
enable: true
required: true
## quartz定时任务,采用数据库方式
quartz:
job-store-type: jdbc
#json 时间戳统一转换
jackson:
date-format: yyyy-MM-dd HH:mm:ss
time-zone: GMT+8
aop:
proxy-target-class: true
#配置freemarker
freemarker:
# 设置模板后缀名
suffix: .ftl
# 设置文档类型
content-type: text/html
# 设置页面编码格式
charset: UTF-8
# 设置页面缓存
cache: false
prefer-file-system-access: false
# 设置ftl文件路径
template-loader-path:
- classpath:/templates
# 设置静态文件路径，js,css等
mvc:
static-path-pattern: /**
resource:
static-locations: classpath:/static/,classpath:/public/
autoconfigure:
exclude: com.alibaba.druid.spring.boot.autoconfigure.DruidDataSourceAutoConfigure
datasource:
druid:
stat-view-servlet:
enabled: true
loginUsername: admin
loginPassword: 123456
allow:
web-stat-filter:
enabled: true
dynamic:
druid: # 全局druid参数，绝大部分值和默认保持一致。(现已支持的参数如下,不清楚含义不要乱设置)
# 连接池的配置信息
# 初始化大小，最小，最大
initial-size: 5
min-idle: 5
maxActive: 20
# 配置获取连接等待超时的时间
maxWait: 60000
# 配置间隔多久才进行一次检测，检测需要关闭的空闲连接，单位是毫秒
timeBetweenEvictionRunsMillis: 60000
# 配置一个连接在池中最小生存的时间，单位是毫秒
minEvictableIdleTimeMillis: 300000
validationQuery: SELECT 1 FROM DUAL
testWhileIdle: true
testOnBorrow: false
testOnReturn: false
# 打开PSCache，并且指定每个连接上PSCache的大小
poolPreparedStatements: true
maxPoolPreparedStatementPerConnectionSize: 20
# 配置监控统计拦截的filters，去掉后监控界面sql无法统计，'wall'用于防火墙
filters: stat,wall,slf4j
# 通过connectProperties属性来打开mergeSql功能；慢SQL记录
connectionProperties: druid.stat.mergeSql\=true;druid.stat.slowSqlMillis\=5000
datasource:
master:
url: jdbc:mysql://127.0.0.13306/jeecg-boot?characterEncoding=UTF-8&useUnicode=true&useSSL=false&tinyInt1isBit=false
username: root
password: ？？.
driver-class-name: com.mysql.jdbc.Driver
# 工作流
#这是可以采用多数据源 对应 JeecgApplication 启动类中初始化 工作流引擎时使用
activiti:
url: jdbc:mysql://127.0.0.1:3306/jeecg-boot?characterEncoding=UTF-8&useUnicode=true&useSSL=false&tinyInt1isBit=false
username: root
password: ？？
driverClassName: com.mysql.jdbc.Driver
type: com.alibaba.druid.pool.DruidDataSource
#redis 配置
redis:
database: 0
host: 127.0.0.1
lettuce:
pool:
max-active: 8 #最大连接数据库连接数,设 0 为没有限制
max-idle: 8 #最大等待连接中的数量,设 0 为没有限制
max-wait: -1ms #最大建立连接等待时间。如果超过此时间将接到异常。设为-1表示无限制。
min-idle: 0 #最小等待连接中的数量,设 0 为没有限制
shutdown-timeout: 100ms
password: ''
port: 6379
#mybatis plus 设置
mybatis-plus:
mapper-locations: classpath*:org/jeecg/modules/**/xml/*Mapper.xml
global-config:
# 关闭MP3.0自带的banner
banner: false
db-config:
#主键类型 0:"数据库ID自增",1:"该类型为未设置主键类型", 2:"用户输入ID",3:"全局唯一ID (数字类型唯一ID)", 4:"全局唯一ID UUID",5:"字符串全局唯一ID (idWorker 的字符串表示)";
id-type: 4
# 默认数据库表下划线命名
table-underline: true
configuration:
# 这个配置会将执行的sql打印出来，在开发或测试的时候可以用
#log-impl: org.apache.ibatis.logging.stdout.StdOutImpl
# 返回类型为Map,显示null对应的字段
call-setters-on-nulls: true
#jeecg专用配置
jeecg:
# 本地：local\Minio：minio\阿里云：alioss
uploadType: local
path:
#文件上传根目录 设置
upload: D://opt//upFiles
#webapp文件路径
webapp: D://opt//webapp
#短信秘钥
sms:
accessKeyId: ??
accessKeySecret: ??
shiro:
excludeUrls: /test/jeecgDemo/demo3,/test/jeecgDemo/redisDemo/**,/service/**
#阿里云oss存储配置
oss:
endpoint: oss-cn-beijing.aliyuncs.com
accessKey: WegDpuKzOuPK6D3N
secretKey: ??
bucketName: jeecgos
staticDomain: ??
# ElasticSearch 设置
elasticsearch:
cluster-name: docker-cluster
cluster-nodes: 127.0.0.1:9200
# 表单设计器配置
desform:
# 主题颜色（仅支持 16进制颜色代码）
theme-color: "#1890ff"
# 在线预览文件服务器地址配置
file-view-domain: http://fileview.jeecg.com
# minio文件上传
minio:
minio_url: http://minio.jeecg.com
minio_name: ??
minio_pass: ??
bucketName: ??
#Mybatis输出sql日志
logging:
level:
org.jeecg.modules.system.mapper: debug
#cas单点登录
cas:
prefixUrl: http://cas.example.org:8443/cas
pom文件引入
org.activiti
activiti-modeler
${activiti.version}
org.springframework.security
spring-security-config
org.springframework.security
spring-security-crypto
org.springframework.security
spring-security-web
org.activiti
activiti-json-converter
${activiti.version}
org.activiti
activiti-spring
${activiti.version}
org.slf4j
slf4j-api
org.slf4j
slf4j-log4j12
org.activiti
activiti-engine
${activiti.version}
org.slf4j
slf4j-api
org.slf4j
slf4j-log4j12
org.mybatis
mybatis
前端项目引入画布
添加activiti数据源配置类
对于流程模型的一些操作
内容还是挺多的 （如果在集成过程中有遇到问题请给我留言吧！这里会回复的哦）
觉得太麻烦???## 源码下载
下面给出一下作者在集成过程中踩的坑
- 资料1
- 资料2
- 资料4
- 资料5
