卷积神经网络：多输入通道和多输出通道

一、多输入通道

之前说到的的输入输出都是二维数组（即只有两个维度：高、宽）。而真实数据实际上有很多维度。比如，彩色图像除了高、宽，还有RGB三个颜色通道。所以，彩色图像在内存中表示为一个形状为$3\ast h_x\ast w_x$的三维数组。大小为3的这一维称为通道（channel）。

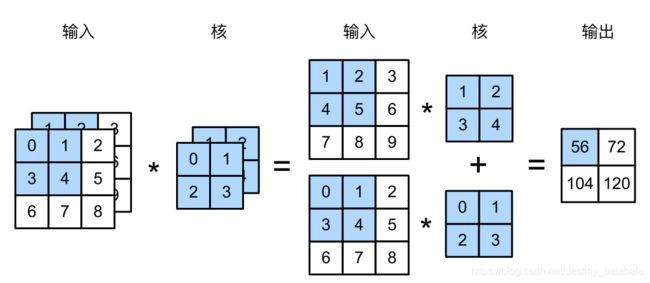

当输入含有多个通道时，对应的卷积核也应该有相同的通道数。此时，输出为：每个通道分别做互相关运算，然后按通道相加。如下图：

二、多输出通道

假设输入通道数为$c_{in}$，输出通道数为$c_{out}$，那么此时卷积核的形状为$c_{out}\ast c_{in}\ast h_k\ast w_k$，即对于最高维度来说，每个元素都是一个形状为$c_{in}\ast h_k\ast w_k$的元素。此时，输入和卷积核中每一个元素做互相关运算，得到输出中对应通道的结果。

三、1×1卷积核

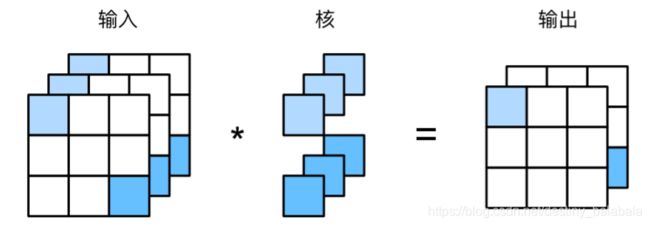

对于$1\ast 1$的卷积核，进行互相关操作，在高、宽维度上没有了识别相邻元素构成的模式的功能，而计算主要发生在了通道维度上。下图展示了输入通道数为3，输出通道数为2的$1\ast 1$卷积核的互相关操作。

图中可以看出，每一个通道的输出的其中一个元素（比如输出中的浅蓝色方块），都是输入和卷积核在通道维度上的计算。

此外，对于$1\ast 1$的卷积核，输出的高、宽维度大小与输入相同。
