LTE之帧结构

一、基本时间单位

在LTE里，时间的基本单位都是采样周期Ts，值固定等于：

Ts = 1 / (15000 * 2048) = 32.55ns

其中，15000表示子载波的间隔是15kHz，2048表示采样点个数。除了15kHz的子载波间隔之外，3GPP还定义了7.5kHz的载波间隔，这种子载波间隔专门针对MBSFN。因此除非特殊说明，都默认子载波间隔是15kHz。

二、FDD帧结构

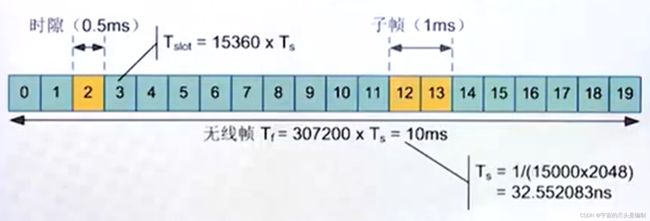

在FDD中，每个无线帧的长度Tf = 307200*Ts = 10ms，由20个时隙（slot）组成，每个时隙长度Tslot=15360*Ts=0.5ms，按照0~19进行周期循环编号。每个子帧（subframe）由2个连续的时隙组成，按照0到9进行周期循环编号，因此1个无线帧由10个子帧组成，无线帧的周期是1024.

在FDD中，每个无线帧的10个子帧都可以传输下行，也都可以传输上行，上下行在不同的频域中分别进行。在半双工的FDD模式下，UE不能在同一个子帧里既发送数据又接收数据，而在全双工的FDD模式下，UE在同一个子帧里可以同时发送和接收数据。

三、TDD帧结构

在TDD中，每个无线帧长度Tf=307200*Ts=10ms，由2个“半帧”组成，每个“半帧”的长度等于5ms，由5个连续的子帧组成，每个子帧长度等于1ms。TDD帧结构可配置为：

• 上行帧
• 下行帧
• 特殊帧

特殊帧包括：

•  DwPTS：下行导频时隙
•  GP        ：保护周期
•  UpPTS ：上行导频时隙

除了特殊子帧，每个子帧由2个连续的时隙组成。特殊子帧固定在1、6号子帧。同样的，1个无线帧由10个子帧组成，无线帧的周期是1024。

 看完这个帧结构，到底上下帧配置需要配置多少，怎么来配置，看下面表格，上下行帧的格式配置，只有在TDD帧才有，应为FDD帧当中，要么全为上行帧，要么全为下行帧，不存在帧配置。

 对于绝多数用户，他上行带宽速率比下行带宽速率要求低，所以一般配置为上下行帧配比为1:3，就是配置2，这样就能保证下行速率比上行速率高。

四、LTE时隙结构

LTE的每个时隙由包括循环前缀（CP）在内的一定数量的OFDM符号组成。除了CP之外的OFDM符号时间称为有用的OFDM符号时间，时长为Tu=2048Ts=66.7us。若系统是

• 普通CP：每个时隙包括7个OFDM符号
• 扩展CP：每个时隙包括6个OFDM符号

在一般环境中使用普通CP，但是超大小区覆盖范围很大，多径效应非常严重，时延很大，这个时候就需要使用扩展CP。

那么一个符号到底有多大呢？看下面

五、OFDMA的资源RB、RE

• 资源块RB：频域上连续12个子载波，在时域上，普通CP7个OFDM符号，扩展CP6个OFDM符号构成。RB是分配用户的最小单位。
• 资源颗粒RE：一个子载波和一个OFDM符号构成一个RE。

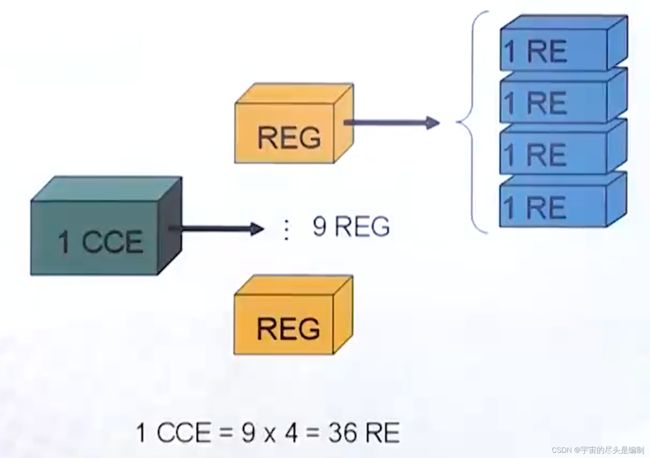

六、OFDMA资源 REG、CCE

REG和CCE主要用于下行一些控制信道的资源分配，比如PHICH，PCFICH，PDCCH等。

思考题：单选：在普通CP配置下， 每个时隙中包含多少个符号？（）

A. 5        B. 6      C. 7       A. 8
