FreeRTOS学习——heap4
FreeRTOS学习——内存管理heap4，仅用于记录自己阅读与学习源码
FreeRTOS Kernel V10.5.1
port ：GCC/ARM_CM7
参考：
FreeRTOS:4.内存管理_freertos heap4内存管理-CSDN博客
FreeRTOS内存管理之heap_4.c_freertos heap4源码解读-CSDN博客
文章目录
-
- 宏定义
- 变量及声明
- 函数
-
- prvHeapInit
- pvPortMalloc
- vPortFree
- prvInsertBlockIntoFreeList
- vPortGetHeapStats
宏定义
- configSUPPORT_DYNAMIC_ALLOCATION
如果 configSUPPORT_DYNAMIC_ALLOCATION 为0，则不得使用此文件
#if ( configSUPPORT_DYNAMIC_ALLOCATION == 0 )
#error This file must not be used if configSUPPORT_DYNAMIC_ALLOCATION is 0
#endif
- configHEAP_CLEAR_MEMORY_ON_FREE
如果这个宏为0，在free内存函数中，并没有将内存空间清0，只是将其插入到空闲内存块链表中。
此宏为1，才清0
#ifndef configHEAP_CLEAR_MEMORY_ON_FREE
#define configHEAP_CLEAR_MEMORY_ON_FREE 0
#endif
-
heapMINIMUM_BLOCK_SIZE 宏
#define heapMINIMUM_BLOCK_SIZE ( ( size_t ) ( xHeapStructSize << 1 ) )- 这个宏定义了一个最小的块大小，即
xHeapStructSize乘以2。 xHeapStructSize表示存储堆信息的数据结构（BlockLink_t）的大小。heapMINIMUM_BLOCK_SIZE确保内存分配的最小单位至少能够存储两个这样的数据结构，这样即使在最坏的情况下，内存也能被有效管理，避免过小的内存块导致碎片化严重。
heapMINIMUM_BLOCK_SIZE限制了内存块的最小值，当内存块小于heapMINIMUM_BLOCK_SIZE时，就不再维护这个内存碎片了。
- 这个宏定义了一个最小的块大小，即
size_t类型
1.无符号整数：size_t 是无符号的，这意味着它只能表示非负值。
2.平台相关：size_t 的具体大小（即它是多少位的整数）取决于编译器和目标平台。例如，在32位系统上，size_t 通常是32位的；在64位系统上，size_t 通常是64位的
-
heapBITS_PER_BYTE 宏
#define heapBITS_PER_BYTE ( ( size_t ) 8 )- 这个宏定义了一个字节包含的位数，即8位。
- 该定义通常用于计算字节到位或位到字节的转换。
-
heapSIZE_MAX 宏
#define heapSIZE_MAX ( ~( ( size_t ) 0 ) )- 这个宏定义了
size_t类型能够表示的最大值。 ~( ( size_t ) 0 )是一个位运算，对size_t类型的0进行按位取反操作，得到的就是该类型的全1，即最大值。- 该定义用于判断内存操作是否会超出
size_t类型的表示范围。
- 这个宏定义了
-
heapMULTIPLY_WILL_OVERFLOW 宏
#define heapMULTIPLY_WILL_OVERFLOW( a, b ) ( ( ( a ) > 0 ) && ( ( b ) > ( heapSIZE_MAX / ( a ) ) ) )- 这个宏用于检查两个数字相乘是否会引发溢出。
- 如果
a大于0且b大于heapSIZE_MAX / a，则相乘的结果会超出size_t类型的表示范围，引发溢出。 - 该宏在进行内存分配前检查相乘的结果是否会超出
size_t类型的表示范围，以防止潜在的溢出错误。
-
heapADD_WILL_OVERFLOW 宏
#define heapADD_WILL_OVERFLOW( a, b ) ( ( a ) > ( heapSIZE_MAX - ( b ) ) )- 这个宏用于检查两个数字相加是否会引发溢出。
- 如果
a大于heapSIZE_MAX - b，则相加的结果会超出size_t类型的表示范围，引发溢出。 - 该宏同样在进行内存分配前检查相加的结果是否会超出
size_t类型的表示范围，以防止潜在的溢出错误。
BlockLink_t 结构中 xBlockSize 成员的 MSB 用于跟踪块的分配状态。
当 BlockLink_t 结构的 xBlockSize 成员的 MSB 位被设置时，该块属于应用程序。
当该位为空闲时，该数据块仍是空闲堆空间的一部分。
-
heapBLOCK_ALLOCATED_BITMASK 宏定义了一个位掩码，用于标记一个内存块是否被分配。具体来说，它是通过将一个
size_t类型的1左移(sizeof(size_t) * heapBITS_PER_BYTE) - 1位得到的。sizeof(size_t)返回size_t类型的大小（字节数），乘以heapBITS_PER_BYTE（在本代码中定义为8，表示一个字节有8位）再减去1，得到的是size_t类型的最高位的位索引。因此，这个宏定义的值是一个只有最高位为1，其余位为0的掩码。 -
heapBLOCK_SIZE_IS_VALID 宏用于检查一个给定的块大小值是否有效。这个宏通过将给定的块大小值
xBlockSize与heapBLOCK_ALLOCATED_BITMASK进行按位与运算，并检查结果是否为0来实现这一点。如果最高位为0，则块大小被认为是有效的（即该块未被分配），否则无效（已被分配）。 -
heapBLOCK_IS_ALLOCATED 宏用于检查一个特定的内存块是否已被分配。它同样使用按位与运算
heapBLOCK_ALLOCATED_BITMASK与内存块大小pxBlock->xBlockSize进行操作。如果最高位为1，则返回真（非0值），表示该块已被分配；如果最高位为0，则返回假（0值），表示该块未被分配。 -
heapALLOCATE_BLOCK 宏用于将一个内存块标记为已分配。通过将内存块大小
pxBlock->xBlockSize与heapBLOCK_ALLOCATED_BITMASK按位或运算，可以将xBlockSize的最高位置为1，从而标记该块已被分配。 -
heapFREE_BLOCK 宏用于将一个内存块标记为未分配。通过将内存块大小
pxBlock->xBlockSize与heapBLOCK_ALLOCATED_BITMASK按位非运算后再按位与运算，可以将xBlockSize的最高位清零，从而标记该块未被分配。
/* MSB of the xBlockSize member of an BlockLink_t structure is used to track
* the allocation status of a block. When MSB of the xBlockSize member of * an BlockLink_t structure is set then the block belongs to the application. * When the bit is free the block is still part of the free heap space. *//*BlockLink_t 结构中 xBlockSize 成员的 MSB 用于跟踪块的分配状态。
* 当 BlockLink_t 结构的 xBlockSize 成员的 MSB 位被设置时，该块属于应用程序。
* 当该位为空闲时，该数据块仍是空闲堆空间的一部分。*/
#define heapBLOCK_ALLOCATED_BITMASK ( ( ( size_t ) 1 ) << ( ( sizeof( size_t ) * heapBITS_PER_BYTE ) - 1 ) )
#define heapBLOCK_SIZE_IS_VALID( xBlockSize ) ( ( ( xBlockSize ) & heapBLOCK_ALLOCATED_BITMASK ) == 0 )
#define heapBLOCK_IS_ALLOCATED( pxBlock ) ( ( ( pxBlock->xBlockSize ) & heapBLOCK_ALLOCATED_BITMASK ) != 0 )
#define heapALLOCATE_BLOCK( pxBlock ) ( ( pxBlock->xBlockSize ) |= heapBLOCK_ALLOCATED_BITMASK )
#define heapFREE_BLOCK( pxBlock ) ( ( pxBlock->xBlockSize ) &= ~heapBLOCK_ALLOCATED_BITMASK )
变量及声明
- ucHeap[ configTOTAL_HEAP_SIZE ]
ucHeap其实是一个大数组，是uint8_t类型，其大小在FreeRTOSConfig.h中定义
define configTOTAL_HEAP_SIZE ( ( size_t ) ( 46 * 1024 ) )
如果宏configAPPLICATION_ALLOCATED_HEAP为1，用户可自行定义ucHeap。
反之则定义一个静态数据ucHeap
/* Allocate the memory for the heap. */
#if ( configAPPLICATION_ALLOCATED_HEAP == 1 )
/* The application writer has already defined the array used for the RTOS
* heap - probably so it can be placed in a special segment or address. */
extern uint8_t ucHeap[ configTOTAL_HEAP_SIZE ];#else
PRIVILEGED_DATA static uint8_t ucHeap[ configTOTAL_HEAP_SIZE ];
#endif /* configAPPLICATION_ALLOCATED_HEAP */
- BlockLink_t
定义链接列表结构。 该结构用于按内存地址顺序链接空闲数据块
BlockLink_t的成员xBlockSize的最高位即MSB，为1时表示已分配，为0表示空闲状态。
/* Define the linked list structure. This is used to link free blocks in order
* of their memory address. *//*定义链接列表结构。 该结构用于按内存地址顺序链接空闲数据块。*/
typedef struct A_BLOCK_LINK
{
struct A_BLOCK_LINK * pxNextFreeBlock; /*<< The next free block in the list. */
size_t xBlockSize; /*<< The size of the free block. */
} BlockLink_t;
-
xHeapStructSize：static const size_t xHeapStructSize = ( sizeof( BlockLink_t ) + ( ( size_t ) ( portBYTE_ALIGNMENT - 1 ) ) ) & ~( ( size_t ) portBYTE_ALIGNMENT_MASK );这段代码计算了放置在每个已分配内存块开头的结构的大小，并确保它按字节正确对齐。
sizeof( BlockLink_t )获取了BlockLink_t结构的原始大小。( portBYTE_ALIGNMENT - 1 )用于计算需要对齐的额外字节数。~( ( size_t ) portBYTE_ALIGNMENT_MASK )是一个按位与操作，用于将计算出的大小截断到最近的字节对齐边界。这样可以确保每个分配的内存块都从正确的字节边界开始，以避免在某些处理器上可能出现的对齐错误。
#define portBYTE_ALIGNMENT 8 //按8字节对齐
#define portBYTE_ALIGNMENT_MASK ( 0x0007 ) // 0000 0111
这段代码的结果是xHeapStructSize为8字节
例：
- 例如，假设 `sizeof( BlockLink_t )` 是 10 字节，`portBYTE_ALIGNMENT` 是 4（4字节对齐），那么 `sizeof( BlockLink_t ) + ( ( size_t ) ( portBYTE_ALIGNMENT - 1 ) )` 是 13 字节。
- `13 & 0xFFFFFFFC` 的结果是 12 字节，因为 13 的二进制表示是 `1101`，截断到 4 字节对齐边界的结果是 `1100`，即 12 字节。
-
**
xStart和pxEnd**：PRIVILEGED_DATA static BlockLink_t xStart; PRIVILEGED_DATA static BlockLink_t * pxEnd = NULL;这里创建了两个
BlockLink_t类型的静态变量来标记内存分配列表的开始和结束。xStart作为链表的头节点，指向第一个空闲内存块。pxEnd则是一个指向链表尾节点的指针，初始值为NULL，表示链表尚未初始化。除了xStart以外，其余内存控制块都是在内存池中，用指针的形式进行访问。也就是说，xStart是作为哨兵节点，xStart的pxNextFreeBlock指针就是第一个空闲块节点。
-
内存分配和释放的统计信息：
PRIVILEGED_DATA static size_t xFreeBytesRemaining = 0U; PRIVILEGED_DATA static size_t xMinimumEverFreeBytesRemaining = 0U; PRIVILEGED_DATA static size_t xNumberOfSuccessfulAllocations = 0; PRIVILEGED_DATA static size_t xNumberOfSuccessfulFrees = 0;这些静态变量用于跟踪内存分配和释放的状态信息：
xFreeBytesRemaining记录了当前剩余的空闲内存字节数。xMinimumEverFreeBytesRemaining记录了自启动以来剩余空闲内存字节数的最小值。xNumberOfSuccessfulAllocations记录了成功的内存分配次数。xNumberOfSuccessfulFrees记录了成功的内存释放次数。
函数
prvHeapInit
- 堆地址内存对齐
- 设置xStart和pxEnd
- 创建第一个空闲块
static void prvHeapInit( void ) /* PRIVILEGED_FUNCTION */
{
BlockLink_t * pxFirstFreeBlock; /*指向第一个空闲块的指针*/
uint8_t * pucAlignedHeap; /*指向对齐的堆空间的指针*/
portPOINTER_SIZE_TYPE uxAddress; /*用于地址计算的变量,是一个地址*/
size_t xTotalHeapSize = configTOTAL_HEAP_SIZE;/*总堆空间大小*/
/* Ensure the heap starts on a correctly aligned boundary. * 确保堆从正确对齐的边界开始*/
uxAddress = ( portPOINTER_SIZE_TYPE ) ucHeap;/*数组名是地址，将ucHeap的地址转换为portPOINTER_SIZE_TYPE类型*/
/**堆内存地址对齐*/
if( ( uxAddress & portBYTE_ALIGNMENT_MASK ) != 0 )
{
/*调整地址以确保对齐*/
uxAddress += ( portBYTE_ALIGNMENT - 1 );
uxAddress &= ~( ( portPOINTER_SIZE_TYPE ) portBYTE_ALIGNMENT_MASK );
xTotalHeapSize -= uxAddress - ( portPOINTER_SIZE_TYPE ) ucHeap;//重新计算总堆空间大小
}
pucAlignedHeap = ( uint8_t * ) uxAddress;//将对齐后的地址赋值给pucAlignedHeap
/**设置xStart和pxEnd*/
/* xStart is used to hold a pointer to the first item in the list of free * blocks. The void cast is used to prevent compiler warnings. * xStart 用于保存指向空闲块列表中第一个项的指针。 void cast 用于防止编译器发出警告*/
xStart.pxNextFreeBlock = ( void * ) pucAlignedHeap;//将xStart.pxNextFreeBlock设为对齐后的堆地址
xStart.xBlockSize = ( size_t ) 0;
/* pxEnd is used to mark the end of the list of free blocks and is inserted
* at the end of the heap space. * pxEnd 用于标记空闲块列表的结束，并插入堆空间的末尾。*/
uxAddress = ( ( portPOINTER_SIZE_TYPE ) pucAlignedHeap ) + xTotalHeapSize;//计算堆结束地址
uxAddress -= xHeapStructSize;//减去BlockLink_t结构大小,为pxEnd提供空间
uxAddress &= ~( ( portPOINTER_SIZE_TYPE ) portBYTE_ALIGNMENT_MASK );//对齐
pxEnd = ( BlockLink_t * ) uxAddress;//将pxEnd指向对齐后的地址
pxEnd->xBlockSize = 0;
pxEnd->pxNextFreeBlock = NULL;//表示链表的结束
/**创建第一个空闲块*/
/* To start with there is a single free block that is sized to take up the * entire heap space, minus the space taken by pxEnd. * 首先有一个单独的空闲块，其大小为占用整个堆空间，减去 pxEnd 占用的空间*/
pxFirstFreeBlock = ( BlockLink_t * ) pucAlignedHeap;//pucAlignedHeap指向对齐后的堆地址
pxFirstFreeBlock->xBlockSize = ( size_t ) ( uxAddress - ( portPOINTER_SIZE_TYPE ) pxFirstFreeBlock );
pxFirstFreeBlock->pxNextFreeBlock = pxEnd;
/* Only one block exists - and it covers the entire usable heap space.
* 只存在一个数据块，它覆盖了整个可用堆空间*/
xMinimumEverFreeBytesRemaining = pxFirstFreeBlock->xBlockSize;
xFreeBytesRemaining = pxFirstFreeBlock->xBlockSize;
}

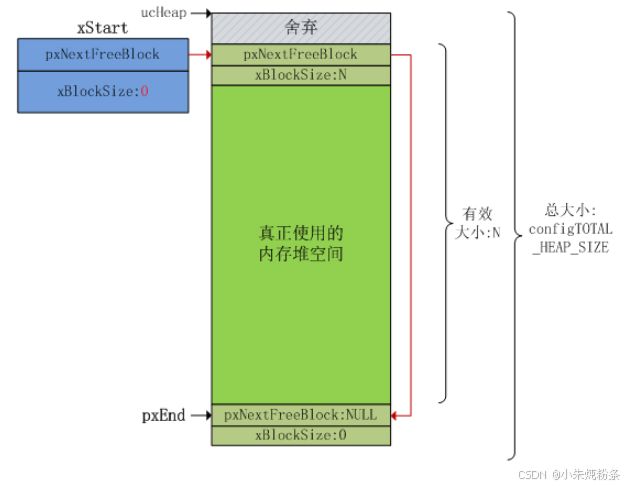

创建了一个空闲块列表，并将整个可用堆空间作为一个空闲块放入列表中
pvPortMalloc
- 第一次调用malloc需初始化
- 计算所需内存大小，要额外增加BlockLink_t 结构体的大小和字节对齐所需的额外空间
- 遍历空闲链表，找到足够大的空闲块
- 如果找到合适大小的空闲块，则从空闲块列表中移除该块，
- 并根据情况决定是否将该块分割成两部分，将分割后的空闲块重新插入链表
- 更新统计信息
- 最后直接返回内存空间地址，返回的内存空间不包含 BlockLink_t
void * pvPortMalloc( size_t xWantedSize )
{
BlockLink_t * pxBlock; /*找到的空闲块指针*/
BlockLink_t * pxPreviousBlock; /*前一个块指针*/
BlockLink_t * pxNewBlockLink; /*新块链接指针*/
void * pvReturn = NULL; /*返回值指针*/
size_t xAdditionalRequiredSize; /*额外所需大小*/
vTaskSuspendAll();//暂停任务调度，以确保在此期间没有任务切换
{
/* If this is the first call to malloc then the heap will require
* initialisation to setup the list of free blocks. */ /*检查 pxEnd 是否为 NULL，如果是，则是第一次调用 malloc，则堆将需要初始化以设置空闲块列表。*/
if( pxEnd == NULL )
{
prvHeapInit();
}
else
{
mtCOVERAGE_TEST_MARKER();
}
/*计算所需内存大小 xWantedSize */ if( xWantedSize > 0 )
{
/* The wanted size must be increased so it can contain a BlockLink_t
* structure in addition to the requested amount of bytes. Some * additional increment may also be needed for alignment. */ /*计算附加的所需大小 xAdditionalRequiredSize，
* 这个大小包括 BlockLink_t 结构体的大小和字节对齐所需的额外空间*/
xAdditionalRequiredSize = xHeapStructSize + portBYTE_ALIGNMENT - ( xWantedSize & portBYTE_ALIGNMENT_MASK );
if( heapADD_WILL_OVERFLOW( xWantedSize, xAdditionalRequiredSize ) == 0 )
{
xWantedSize += xAdditionalRequiredSize;
}
else
{
xWantedSize = 0;
}
}
else
{
mtCOVERAGE_TEST_MARKER();
}
/* Check the block size we are trying to allocate is not so large that the
* top bit is set. The top bit of the block size member of the BlockLink_t * structure is used to determine who owns the block - the application or * the kernel, so it must be free. */ if( heapBLOCK_SIZE_IS_VALID( xWantedSize ) != 0 )
{
/*分配的内存大小大于 0 并且小于或等于剩余的空闲字节数*/
if( ( xWantedSize > 0 ) && ( xWantedSize <= xFreeBytesRemaining ) )
{
/* Traverse the list from the start (lowest address) block until
* one of adequate size is found. */ pxPreviousBlock = &xStart;
pxBlock = xStart.pxNextFreeBlock;
/*遍历空闲块列表，找到一个足够大小的块*/
while( ( pxBlock->xBlockSize < xWantedSize ) && ( pxBlock->pxNextFreeBlock != NULL ) )
{
pxPreviousBlock = pxBlock;
pxBlock = pxBlock->pxNextFreeBlock;
}
/* If the end marker was reached then a block of adequate size
* was not found. */ /*如果找到合适大小的空闲块，则从空闲块列表中移除该块，并根据情况决定是否将该块分割成两部分*/
if( pxBlock != pxEnd )
{
/* Return the memory space pointed to - jumping over the
* BlockLink_t structure at its start. */ /*返回指向的内存空间 - 从 BlockLink_t 结构的开始跳过去，
* 即直接返回内存空间地址，返回的内存空间不包含 BlockLink_t 结构*/
pvReturn = ( void * ) ( ( ( uint8_t * ) pxPreviousBlock->pxNextFreeBlock ) + xHeapStructSize );
/* This block is being returned for use so must be taken out
* of the list of free blocks. */ /*将pxBlock从空闲块列表中移除*/
pxPreviousBlock->pxNextFreeBlock = pxBlock->pxNextFreeBlock;
/* If the block is larger than required it can be split into
* two. */ /*如果找到的空闲块比希望分配的内存大，则将该块分割成两部分*/
if( ( pxBlock->xBlockSize - xWantedSize ) > heapMINIMUM_BLOCK_SIZE )
{
/* This block is to be split into two. Create a new
* block following the number of bytes requested. The void * cast is used to prevent byte alignment warnings from the * compiler. */ /*计算新分割出来的空闲块的大小，并将其插入到空闲块列表中。*/
pxNewBlockLink = ( void * ) ( ( ( uint8_t * ) pxBlock ) + xWantedSize );
configASSERT( ( ( ( size_t ) pxNewBlockLink ) & portBYTE_ALIGNMENT_MASK ) == 0 );
/* Calculate the sizes of two blocks split from the
* single block. */ pxNewBlockLink->xBlockSize = pxBlock->xBlockSize - xWantedSize;
pxBlock->xBlockSize = xWantedSize;
/* Insert the new block into the list of free blocks. */
/*将新分割出来的空闲块插入到空闲块列表中*/
prvInsertBlockIntoFreeList( pxNewBlockLink );
}
else
{
mtCOVERAGE_TEST_MARKER();
}
/*更新空闲字节数*/
xFreeBytesRemaining -= pxBlock->xBlockSize;
if( xFreeBytesRemaining < xMinimumEverFreeBytesRemaining )
{
/*更新历史最小空闲字节数*/
xMinimumEverFreeBytesRemaining = xFreeBytesRemaining;
}
else
{
mtCOVERAGE_TEST_MARKER();
}
/* The block is being returned - it is allocated and owned
* by the application and has no "next" block. */ /*将找到的空闲块标记为已分配状态*/
heapALLOCATE_BLOCK( pxBlock );
pxBlock->pxNextFreeBlock = NULL;
xNumberOfSuccessfulAllocations++;
}
else
{
mtCOVERAGE_TEST_MARKER();
}
}
else
{
mtCOVERAGE_TEST_MARKER();
}
}
else
{
mtCOVERAGE_TEST_MARKER();
}
traceMALLOC( pvReturn, xWantedSize );
}
/*恢复调度器，允许任务切换*/
( void ) xTaskResumeAll();
/*调用内存分配失败钩子函数*/
#if ( configUSE_MALLOC_FAILED_HOOK == 1 )
{
if( pvReturn == NULL ) { vApplicationMallocFailedHook(); } else { mtCOVERAGE_TEST_MARKER(); } } #endif /* if ( configUSE_MALLOC_FAILED_HOOK == 1 ) */
configASSERT( ( ( ( size_t ) pvReturn ) & ( size_t ) portBYTE_ALIGNMENT_MASK ) == 0 );
return pvReturn;
}
- 在分配内存时，函数会检查指定的内存大小是否有效，并根据需要调整大小以容纳
BlockLink_t结构体和对齐要求。 - 如果找到的空闲块比请求的大小大，函数会将该块分割，并将剩余部分重新插入空闲块链表。
- 它还维护了一些全局变量以记录内存分配的统计信息，如剩余空闲字节数、最小空闲字节数等。
- 函数在分配内存期间会暂停调度器，确保操作的原子性和线程安全。
vPortFree
- 把申请释放的内存地址前移xHeapStructSize找到内存头部的位置
- 确认要释放的内存块已被分配且不在空闲块链表中。
- 将该内存块标记为未分配状态。
- 更新空闲字节数，并记录释放操作。
- 将释放的内存块插入到空闲块链表中，并与相邻的空闲块合并以减少内存碎片。
注：如果没有设置这个宏configHEAP_CLEAR_MEMORY_ON_FREE的话，free 的内存块并没有清0，只是把它重新插到空闲块链表中，并标记为空闲状态
void vPortFree( void * pv )
{
uint8_t * puc = ( uint8_t * ) pv;
BlockLink_t * pxLink;
if( pv != NULL )
{
/* The memory being freed will have an BlockLink_t structure immediately
* before it. */ /*由于 pvPortMalloc 分配的内存块前有一个 BlockLink_t 结构，
* 这里将 puc 向前移动 xHeapStructSize 个字节以指向该结构，也是内存块的起始地址*/
puc -= xHeapStructSize;
/* This casting is to keep the compiler from issuing warnings. */
pxLink = ( void * ) puc;
/*这两个断言用于确保要释放的内存块确实已经被分配（即 xBlockSize 的最高位被设置）
* 并且目前不在空闲块链表中（即 pxNextFreeBlock 为 NULL）*/
configASSERT( heapBLOCK_IS_ALLOCATED( pxLink ) != 0 );
configASSERT( pxLink->pxNextFreeBlock == NULL );
if( heapBLOCK_IS_ALLOCATED( pxLink ) != 0 )
{
if( pxLink->pxNextFreeBlock == NULL )
{
/* The block is being returned to the heap - it is no longer
* allocated. */ /*标记内存块为未分配状态*/
heapFREE_BLOCK( pxLink );
/*如果配置 configHEAP_CLEAR_MEMORY_ON_FREE 为 1，
* 则使用 memset 将释放的内存块内容清零，以确保数据安全。*/
#if ( configHEAP_CLEAR_MEMORY_ON_FREE == 1 )
{
( void ) memset( puc + xHeapStructSize, 0, pxLink->xBlockSize - xHeapStructSize ); } #endif
vTaskSuspendAll();
{
/* Add this block to the list of free blocks. */
/*更新空闲字节数*/
xFreeBytesRemaining += pxLink->xBlockSize;
traceFREE( pv, pxLink->xBlockSize );
/*将释放的内存块插入空闲块链表*/
prvInsertBlockIntoFreeList( ( ( BlockLink_t * ) pxLink ) );
xNumberOfSuccessfulFrees++;
}
( void ) xTaskResumeAll();
}
else
{
mtCOVERAGE_TEST_MARKER();
}
}
else
{
mtCOVERAGE_TEST_MARKER();
}
}
}
prvInsertBlockIntoFreeList
- 遍历内存块列表寻址合适位置
- 判断插入空闲块能否和左边和右边空闲块合并，如果相等即可合并
static void prvInsertBlockIntoFreeList( BlockLink_t * pxBlockToInsert ) /* PRIVILEGED_FUNCTION */
{
BlockLink_t * pxIterator;/*用于遍历空闲内存块列表的指针*/
uint8_t * puc;
/* Iterate through the list until a block is found that has a higher address
* than the block being inserted. */ /*在列表中迭代，直到找到地址高于插入区块的区块为止*/
for( pxIterator = &xStart; pxIterator->pxNextFreeBlock < pxBlockToInsert; pxIterator = pxIterator->pxNextFreeBlock )
{
/* Nothing to do here, just iterate to the right position. */
/*从空闲内存块列表的起始块 xStart 开始遍历。
寻找合适的位置，使得要插入的内存块 pxBlockToInsert 的地址大于当前遍历到的内存块 pxIterator，
但是小于下一个内存块 pxIterator->pxNextFreeBlock 的地址。
这确保了内存块列表始终按内存地址从小到大排序。*/
}
/* Do the block being inserted, and the block it is being inserted after
* make a contiguous block of memory? */ /*插入的数据块和其后插入的数据块是否是一个连续的内存块*/
puc = ( uint8_t * ) pxIterator;
/*如果 pxIterator 的结束地址与 pxBlockToInsert 的起始地址相同，则它们是相邻的空闲块*/
if( ( puc + pxIterator->xBlockSize ) == ( uint8_t * ) pxBlockToInsert )
{
/*合并 pxIterator 和 pxBlockToInsert*/ pxIterator->xBlockSize += pxBlockToInsert->xBlockSize;
pxBlockToInsert = pxIterator;/*将 pxBlockToInsert 指向合并后的块 pxIterator*/ }
else
{
mtCOVERAGE_TEST_MARKER();
}
/* Do the block being inserted, and the block it is being inserted before
* make a contiguous block of memory? */ puc = ( uint8_t * ) pxBlockToInsert;
/*如果 pxBlockToInsert 的结束地址与 pxIterator->pxNextFreeBlock 的起始地址相同，则它们是相邻的空闲块*/
if( ( puc + pxBlockToInsert->xBlockSize ) == ( uint8_t * ) pxIterator->pxNextFreeBlock )
{
if( pxIterator->pxNextFreeBlock != pxEnd )
{
/* Form one big block from the two blocks. */
/*合并 pxBlockToInsert 和 pxIterator->pxNextFreeBlock */ pxBlockToInsert->xBlockSize += pxIterator->pxNextFreeBlock->xBlockSize;
pxBlockToInsert->pxNextFreeBlock = pxIterator->pxNextFreeBlock->pxNextFreeBlock;
}
else
{
/*如果 pxIterator->pxNextFreeBlock 是最后一个空闲块（即 pxEnd），
* 则将 pxBlockToInsert->pxNextFreeBlock 直接指向 pxEnd。*/
pxBlockToInsert->pxNextFreeBlock = pxEnd;
}
}
else
{
/*插入到 pxIterator 和 pxIterator->pxNextFreeBlock 之间*/
/*如果和右边的不能合并，则将 pxBlockToInsert的pxNextFreeBlock指向pxIterator->pxNextFreeBlock*/
pxBlockToInsert->pxNextFreeBlock = pxIterator->pxNextFreeBlock;
}
/* If the block being inserted plugged a gab, so was merged with the block
* before and the block after, then it's pxNextFreeBlock pointer will have * already been set, and should not be set here as that would make it point * to itself. */ if( pxIterator != pxBlockToInsert )
{
/*如果 pxIterator 和 pxBlockToInsert 不相同，说明没合并，将pxBlockToInsert插入到pxIterator之后。
* 上面通过检查有没有和右边合并，已经维护了pxBlockToInsert->pxNextFreeBlock的正确性
* 这样就将 pxBlockToInsert 插入到 pxIterator 和 pxIterator->pxNextFreeBlock 之间了。
如果 pxIterator 和 pxBlockToInsert 相同，说明该内存块已经被合并，不需要重新插入。*/
pxIterator->pxNextFreeBlock = pxBlockToInsert;
}
else
{
mtCOVERAGE_TEST_MARKER();
}
}
heap4_c所谓的空闲内存可合并，只是合并相邻的内存碎片，这是基于内存池的线性连续而设计的。
因此，为了尽可能的减少内存碎片，提升内存合并的作用，尽可能把上电后不释放的动态内存在初始化阶段申请（比如说动态分配的任务，包括TCB和任务栈），然后对于重复申请释放的动态内存，在初始化阶段结束后再分配和使用。也就是说，堆的前半部分内存都用于不释放的动态内存，然后后半部分就用来一些频繁申请释放的动态内存
vPortGetHeapStats
从 FreeRTOS 的堆管理中收集统计信息，并将其存储在一个 HeapStats_t 结构体中。具体来说，它遍历空闲内存块链表，统计空闲块的数量，计算最大的空闲块和最小的空闲块的大小，最后将这些信息以及总的可用堆空间大小、成功的内存分配和释放次数、历史上最少的空闲堆空间大小存储到 HeapStats_t 结构体中。通过暂停任务调度和使用临界区，确保了在统计期间堆的状态不会被其他任务或中断改变，从而保证了统计信息的准确性
/* Used to pass information about the heap out of vPortGetHeapStats(). */
typedef struct xHeapStats
{
size_t xAvailableHeapSpaceInBytes; /* The total heap size currently available - this is the sum of all the free blocks, not the largest block that can be allocated. */
size_t xSizeOfLargestFreeBlockInBytes; /* The maximum size, in bytes, of all the free blocks within the heap at the time vPortGetHeapStats() is called. */
size_t xSizeOfSmallestFreeBlockInBytes; /* The minimum size, in bytes, of all the free blocks within the heap at the time vPortGetHeapStats() is called. */
size_t xNumberOfFreeBlocks; /* The number of free memory blocks within the heap at the time vPortGetHeapStats() is called. */
size_t xMinimumEverFreeBytesRemaining; /* The minimum amount of total free memory (sum of all free blocks) there has been in the heap since the system booted. */
size_t xNumberOfSuccessfulAllocations; /* The number of calls to pvPortMalloc() that have returned a valid memory block. */
size_t xNumberOfSuccessfulFrees; /* The number of calls to vPortFree() that has successfully freed a block of memory. */
} HeapStats_t;
void vPortGetHeapStats( HeapStats_t * pxHeapStats )
{
BlockLink_t * pxBlock;//用于遍历空闲内存块列表的指针
size_t xBlocks = 0, xMaxSize = 0, xMinSize = portMAX_DELAY; /* portMAX_DELAY used as a portable way of getting the maximum value. */
vTaskSuspendAll();
{
pxBlock = xStart.pxNextFreeBlock;
/* pxBlock will be NULL if the heap has not been initialised. The heap
* is initialised automatically when the first allocation is made. */ /* pxBlock 为 NULL 的情况表示堆尚未初始化。堆会在第一次内存分配时自动初始化。 */ if( pxBlock != NULL )
{
/*遍历空闲块链表，直到找到 pxEnd 结束块*/
while( pxBlock != pxEnd )
{
/* Increment the number of blocks and record the largest block seen
* so far. */ /*统计空闲块的数量和最大及最小的空闲块*/
xBlocks++;
if( pxBlock->xBlockSize > xMaxSize )
{
xMaxSize = pxBlock->xBlockSize;
}
if( pxBlock->xBlockSize < xMinSize )
{
xMinSize = pxBlock->xBlockSize;
}
/* Move to the next block in the chain until the last block is
* reached. */ pxBlock = pxBlock->pxNextFreeBlock;
}
}
}
( void ) xTaskResumeAll();
pxHeapStats->xSizeOfLargestFreeBlockInBytes = xMaxSize;
pxHeapStats->xSizeOfSmallestFreeBlockInBytes = xMinSize;
pxHeapStats->xNumberOfFreeBlocks = xBlocks;
/*使用临界区保护，以确保在填充统计信息时不会被其他中断或任务改变：*/
taskENTER_CRITICAL();
{
pxHeapStats->xAvailableHeapSpaceInBytes = xFreeBytesRemaining;// 填充可用堆空间大小
pxHeapStats->xNumberOfSuccessfulAllocations = xNumberOfSuccessfulAllocations;// 填充成功的分配次数
pxHeapStats->xNumberOfSuccessfulFrees = xNumberOfSuccessfulFrees;// 填充成功的释放次数
pxHeapStats->xMinimumEverFreeBytesRemaining = xMinimumEverFreeBytesRemaining;// 填充历史上最少的空闲堆空间大小
}
taskEXIT_CRITICAL();
}
