SUNMATE：SMBJ110A瞬态抑制二极管的规格与应用要点

一、基本特性

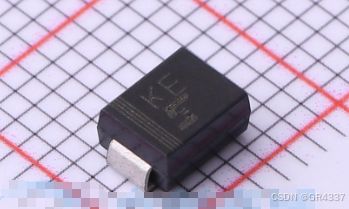

类型：贴片瞬变抑制TVS二极管。
极性：单向。
封装：表面贴装，如DO-214AA封装，优化了电路板空间，具有低电感、塑料包装（具有保险商实验室可燃性94V-0认证）等特点。
功率：具有600W的峰值功率能力，在10×1000μs波形下的重复率（占空比）为0.01%。
响应速度：快速响应时间，从0伏特到最小击穿电压通常小于1.0ps。
温度特性：高温焊接保证，如260°C/40秒或250°C/10秒（根据制造商不同可能有所差异）。
二、关键参数
击穿电压：最小击穿电压为122V，最大击穿电压为135V（不同制造商提供的数据可能略有差异）。
反向关断电压：典型值为110V。
箝位电压：177V（具体数值可能因制造商和测试条件而异）。
漏电流：在电压高于VRWM（反向工作电压）时，反向漏电流较小，如小于5μA。
三、应用优势
优良的箝位能力：能够有效地将瞬态过电压限制在一个安全的水平。
低泄漏：在反向关断状态下，漏电流较小，有助于降低功耗。
符合RoHS规范：无铅镀雾锡，无卤化，符合欧盟RoHS规范，适用于环保要求较高的应用场景。
四、应用场景

SMBJ110A二极管通常用于保护电子设备免受浪涌电压和静电放电的损害。具体应用场景包括但不限于：
电源线路保护：在电源输入端加入SMBJ110A二极管，可以吸收来自电网的瞬态过电压，保护后续电路不受损害。
信号线路保护：在信号传输线路中加入SMBJ110A二极管，可以保护信号线路免受静电放电等瞬态过电压的干扰。
家用电器保护：在家用电器中，SMBJ110A二极管可以用于保护电路板免受雷击、电网波动等引起的瞬态过电压损害。
SMBJ110A瞬态抑制二极管广泛应用于各种电子设备中，如计算机、通讯设备、家用电器等，用于保护这些设备免受瞬态电压冲击的损害。
