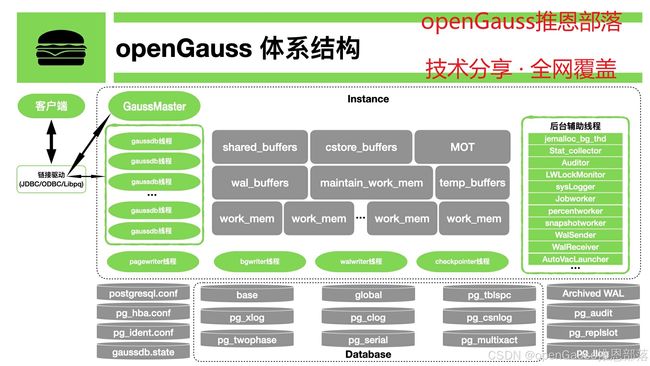

openGauss体系结构_openGauss体系架构

一、内存结构介绍
1.shared_buffers：
数据库服务器的共享内存缓冲区。在数据库系统中的读写操作，都是针对内存中的数据，磁盘中的数据必须在处理前加载到内存，也就是数据库缓存中。
利用内存充当慢速磁盘与快速CPU之间的桥梁，从而加速IO的访问速度。

2.cstore_buffers：
列存所使用的共享缓冲区。在列存表为主的场景中，几乎不用shared_buffers。在此场景中，应减少shared_buffers，增加csstore_buffers。

3.MOT：
MOT 是内存引擎默认使用的缓冲区，openGauss的MOT内存引擎的索引结构以及整体的数据组织都是基于Masstree模型实现的，
其乐观并发控制和高效的缓存块利用率使得openGauss可以充分发挥内存的性能，
同时，在确保高性能的前提下，内存引擎有着与openGauss原有机制相兼容的并行持久化和检查点能力(CALC逻辑一致性异步检查点)，确保数据的永久存储，
适合于高吞吐低时延的业务处理场景。

4.wal_buffers：
用于还未写入磁盘的WAL日志的共享内存。
SQL执行器在共享缓冲区中对数据页的操作会被记录到 WAL buffer 中，当客户端发起事务的commit请求时，
WAL buffer的内容将被WalWriter线程刷新到磁盘并保存在WAL日志文件中，确保那些已提交的事务都被永久记录，不会丢失。
但需要注意的是，当walwriter的写操作跟不上时数据库实际的需求时，常规后端线程仍然有权进行WAL日志的刷盘动作。

5.maintain_work_mem：
maintenance_work_mem 一般是在openGauss执行维护性操作时使用，如：VACUUM、CREATE INDEX、ALTER TABLE ADD FOREIGN KEY等操作，
maintenance_work_mem内存区域的大小决定了维护操作的执行效率。

6.work_mem：
用于查询操作，例如排序或哈希表等。work_mem 是事务执行内部排序或Hash表写入临时文件之前使用的内存缓冲区。

7.temp_buffer：
数据库会话使用的临时缓存，用于访问临时表。
temp_buffer 是每个数据库会话使用的LOCAL临时缓冲区，主要缓存会话所访问的临时表数据。
需要注意的是，openGauss支持全局临时表和会话级临时表，全局临时表的表定义是全局的，而临时表的数据是各个会话私有的。

二、主要线程介绍
8.GaussMaster线程：
openGauss的管理线程，也称为postmaster线程。用于数据库启停、消息转发等管理工作。

9.pagewriter线程：
负责将脏页数据拷贝至双写(double-writer)区域并落盘，然后将脏页转发给bgwriter。

10.bgwriter：
bgwriter进行数据下盘操作。

11.walwriter线程：
负责将内存中的预写日志（WAL）页数据刷新到预写日志文件中，确保已提交的事务都被永久记录，不会丢失。

12.checkpoint：
周期性触发，每次触发会将全部脏页面刷到磁盘中。
Checkpointer周期性的发起数据库检查点，在这个检查点时刻，所有的数据文件都被更新，脏数据页也被刷新到磁盘，此刻数据库是一致的。
openGauss支持全量检查点和增量检查点，增量检查点打开后会小批量的分阶段的滚筒式的去进行脏页刷盘。

三、后台辅助线程
1.jemalloc_bg_thd：
管理并实现内存的动态分配

2.StatCollector：
负责统计openGauss数据库的信息，包括：物理硬件资源使用信息、对象属性及使用信息、SQL运行信息、会话信息、锁信息、线程信息等，并且将这些收集到的统计信息保存在pgstat.stat文件中

3.Auditor：
使用重定向的方式从管理线程、后台线程以及其他子线程获取审计数据，并保存在审计文件中

4.LWLockMonitor：
负责检测轻量级锁(LWLock)产生的死锁，轻量级锁主要提供对共享内存的互斥访问控制，比如Clog buffer（事务提交状态缓存）、Shared buffers（数据页缓存）、Substran buffer（子事务缓存）等

5.sysLogger：
使用重定向的方式捕获管理线程、后台线程以及其他子线程的stderr输出，并写入日志文件中

6.Jobworker：分为调度线程和工作线程。

调度线程(JobScheduler)会根据pg_job表里面定义的JOB周期，对已经过期的JOB进行调用，由工作线程(Jobworker)执行实际的JOB任务。

7.percentworker：
根据percentile参数设置的值计算sql响应时间的百分比信息，目前percentile参数仅支持80和95

8.snapshotworker：
收集snapshot信息

9.WalSender：
运行在openGauss主备环境中主节点，发送预写日志给备节点

10.WalReceiver：
运行在openGauss主备环境中备节点，接收预写日志记录

11..AutoVacLauncher：
AutoVacLauncher线程由Postmaster线程启动，它不断地将数据库需要做vacuum的对象信息保存在共享内存中，
当表上被删除或更新的记录数超过设定的阈值时，会调用AutoVacWorker线程对表的存储空间执行回收清理工作。

四、配置文件
1.postgresql.conf：
openGauss的配置文件，在gaussmaster线程启动时会读取该文件，
获取监听地址、服务端口、内存分配、功能设置等配置信息，
并且根据该文件，在openGauss启动时创建共享内存和信号量池等。

2.pg_hba.conf：
基于主机的接入认证配置文件，主要保存鉴权信息（如：允许访问的数据库、用户、IP段、加密方式等）。

3.pg_ident.conf：
客户端认证的配置文件，主要保护用户映射信息，将主机操作系统的用户与openGauss数据库用户做映射。

4.gaussdb.state：
主要保存数据库当前的状态信息（如：主备HA的角色、rebuild进度及原因、sync状态、LSN信息等）。

五、数据库文件
1.base：
openGauss数据库对象默认存储在目录，如默认的数据库postgres、用户创建的数据库及关联的表等对象。

2.global：
存储openGauss共享的系统表或者说是共享的数据字典表。

3.pg_tblspc：
openGauss的表空间目录，里面存储openGauss定义的表空间的目录软连接，
这些软链接指向openGauss数据库表空间文件的实际存储目录。

4.pg_xlog：
存储openGauss数据库的WAL日志文件。

5.pg_clog：
存储openGauss数据库事务提交状态信息。

6.pg_csnlog：
存储openGauss数据库的快照信息，openGauss事务启动时会创建一个CSN快照，
在MVCC机制下，CSN作为openGauss的逻辑时间戳，模拟数据库内部对时序，用来判断其他事务对于当前事务是否可见。

7.pg_twophase：
存储两阶段事务提交信息，用来确保数据一致性。

8.pg_serial：
存储已提交的可序列化事务信息。

9.pg_multixact：
存储多事务状态信息，一般用于共享行级锁（shared row locks）。

六、openGauss其他重要文件
目录名称描述

1.Archived WAL
openGauss数据库WAL日志的归档目录，保存openGauss的历史WAL日志。

2.pg_audit
存储openGauss数据库的审计日志文件。

3.pg_replslot
存储openGauss数据库的复制事务槽数据。

4.pg_llog
保存逻辑复制时的状态数据。
