NCS8622：Type-C/DP1.4到HDMI2.0，替代龙讯LT8711HE、集睿智远CS5262

NCS8622是一款高性能低功耗的Type-C/DP1.4到HDMI2.0转换器，设计为连接USB Type-C源或DP1.4源到HDMI2.0。
NCS8622集成了符合DP1.4标准的接收器，以及符合HDMI2.0标准的发射器。此外，CC控制器用于将CC通信到实现DP Alt模式。DP接收器集成了HDCP1.4和HDCP2.3内容保护计划，包括用于安全传输数字密钥的嵌入密钥音视频内容。HDMI接口包括4个 TMDS 时钟/数据接口对、DDC和HPD信号。

HDMI发射机能够支持多达 6Gpbs 的速率数据速率，足以处理视频分辨率可达UHD 4k 60Hz 格式。HDMI发射机集成了HDCP同时支持HDCP1.4和HDCP1.4的引擎HDCP2.3. 随着《药物管制公约》的加入，NCS8622允许安全传输受保护的内容。嵌入式密钥可用这提供了最高级别的HDCP密钥安保。音频流被提取并恢复从DP数据流，然后路由到数字音频输出或HDMI输出。

该设备支持8通道LPCM或最大 192kHz 采样压缩音频利率。该装置具有自动操作能力这由集成微处理器实现所述固件使用嵌入式SPI闪存储藏室。系统控制也可以通过使用下列方式实现:
的专用配置I2C从属接口。NCS8622是一款高度集成的单芯片适用于多个细分市场和显示器
应用程序，例如东门子，对接站，
显示器、电视（TV）、投影仪、标牌、
溪流箱等

应用程序

3. 特点
· USB Type-C
符合VESA DisplayPort Alt
USB Type-C标准V1.0上的模式
符合USB电源供应
规格R3.0，V1.0
兼容USB Type-C电缆
和连接器规范R1.2
内置CC控制器，可插拔和拔出
定向检测CC端口，用于
正常的通信

·DP1.4接收器

• 符合VESA DP1.4
• 支持每车道1.62/2.7/5.4Gbps
• 支持1/2/4车道
• 支持SSC
• 1Mbps AUX信道
• 符合HDCP1.4和HDCP2.3
• 用于PCB的自适应接收器均衡，
• 电缆和连接器损耗
• 支持车道互换（任意）和极性反转（独立）

·HDMI2.0变送器

• 符合HDMI1.4、HDMI2.0和DVI1.0
• 符合HDCP1.4和HDCP2.3
• 每通道最大数据速率可达 6Gbps
• 支持UHD 4k@60Hz （RGB和YCbCr 4:4:4)
• 支持8通道LPCM或
• 压缩音频
• 支持TMDS应对EMI/RFI问题减少
• 支持社会发展中心（状态与控制数据通道）
• 支持中央选举委员会
• 交流电耦合器能够
• 可编程发射机摆动和
• 预先强调下游接收器感知
• 支持通道交换（任意）和极性反转（独立）
• 5V公差DC/HPD I/Os

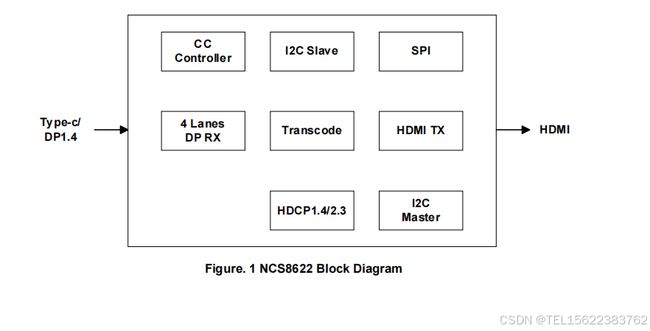

结构图

·
