PowerDesigner概念模型详解

PowerDesigner概念模型详解



环境

PowerDesigner 12.5

Windows XP 中文版



一、概念模型的重要性



PowerDeigner是最强大、最优秀的数据建模工具，是Sybase公司最伟大的产品。目前最新版本是12.5，从9一直用到现在，对PD的认识也是在逐步加深。



常常在工作中，看到大家用PD，都是用来建几个表，实际上是做PDM，上来就干这个，实际上，这么用PD，是对强悍的PD一种侮辱。PD仅仅是这么玩的吗？



数据库设计的步骤是什么，难道上来稍稍想一下就搞个pdm出来？



下面简单回顾下大学课本里讲述的数据库设计的基本步骤：
1、需求分析
从系统需求中寻找一些概念性名词，并甄选，并对这些名词相关属性做了解，这部分是人工的，PD做不了什么。
2、概念结构设计
针对甄选的名词进行分心，找出其中的关系（独立的、一对一、一对多、多对多、继承五种关系），并用E-R图描述出来，这是大学课本的做法。在PD中，这个过程可以用CDM（概念模型）来描述，PDM中实体概念模型表示方式比E-R更清晰，更好。
3、逻辑结构设计
实际上就是设计表的结构和表之间的主外关系等。这部分在PD中对应的是PDM（物理模型），而PD中的物理模型一般都是直接从概念模型生成的。也就是说，只要你做好概念模型，物理模型就可以自动生成。
当然，这种生成结果一般都需要做一些调整和优化。
4、物理结构设计
有了PDM，数据库的物理设计将不费吹灰之力，直接可以从PDM导出各种数据库系统的建库脚本。
5、数据库的建立和测试
这个过程也很简单，看看建库脚本的执行就知道了。不合理了重新修改PDM，然后生成sql再来。
6、数据库运行和维护。
这个一般是DBA的事情了，比如时间长了，数据量大了，在某些列上加上索引，调优等等。



从中可以看到，一上来就建PDM，是不合理的。实际上要求对概念模型有个透彻理解了才去做PDM，这种理解可以不画图，但至少是心中有图。



做CDM概念模型的好处是交流容易，全世界通用，谁看了都明白。你难道能用PDM的外键关系去看数据关系吗，如果一个表上有多个外键，外键关联像蜘蛛网一样，就晕菜了，谁也看不明白！



二、 使用PD建立数据库概念模型



1、一对一CDM

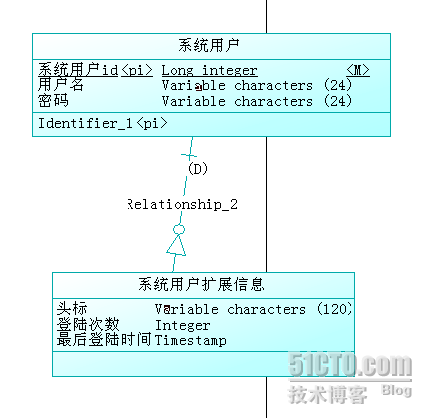

下图描述了 一个系统用户对应一个扩展信息，也可以没有扩展信息。扩展信息依赖用户信息的存在。并且一个扩展信息只能有一个用户信息。



关系的设置：

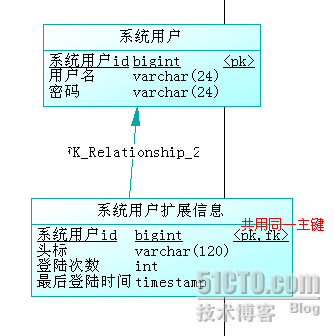

将其生成PDM





2、一对多CDM



下图ＣＤＭ描述了一个公司有多个经理的模型，当然一个公司也可以没有经理（老板是光杆司令）。但一个经理必须属于一个公司。

关系的设置：



生成的PDM



3、多对多CDM



下面描述的是一个演员和角色的关系，一个演员可以演多个角色，一个角色可以由不同的演员来演，比如《红楼梦》的林妹妹，小时候找个演员A来演，长大后的形象由演员B来演。

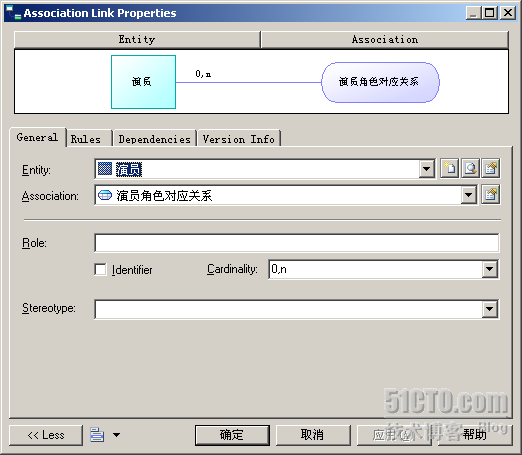

关系设置，多对多关系最简单了，一般不需要设置：

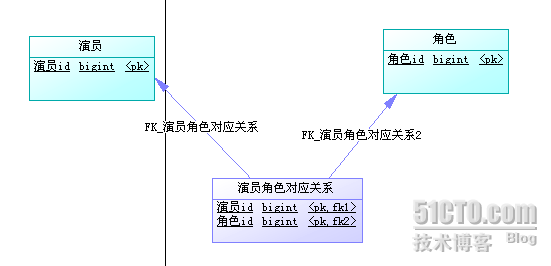

生成的PDM如下：





4、继承关系CDM

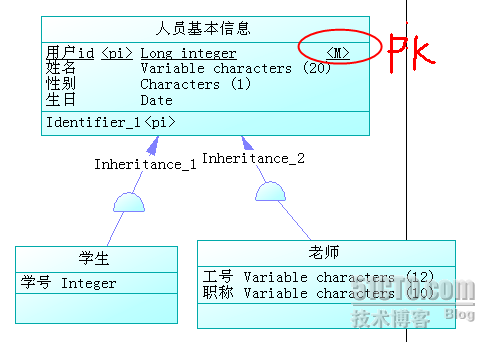

下图描述的是一个继承关系，比如有一个教务系统，用户分学生老师，注册时候，老师和学生填写的信息由差异，但有公共信息。





关系配置，不需要，就集成关系，没啥好设置的。

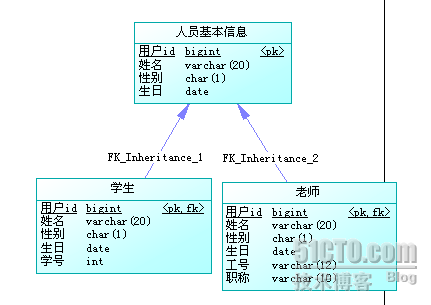

生成的PDM如下：



也许你会发现，五个呢，怎么才四个，呵呵，单表就独立着和谁都没关系，还用画吗？



三、总结



1、数据库建模是系统设计中最重要一步，概念模型能很好的描述数据间的关系，还可以从概念模型精确生成符合一定标准范式的物理模型。



2、CDM能描述出更细微的数据关系，比如是0-n还1-n，这直接影响到数据业务上的约束，但是用PDM无法描述。CDM为业务交流节约了沟通成本。



3、CDM也为后来了解底层业务数据关系提供了依据，尤其是表很多很多时候，如果没有CDM，那只有设计数据库的人知道底层的关系了。



4、如果表很多，分模块的情况，还可以讲CDM分包来管理，这样可以避免将所有的实体关系画到一张图中所带来阅读上烦恼。



5、PD还有其他很多很强悍的功能，比如数据库反响到PDM，PDM导出脚本，PDM导出Java模型对象、XML模型。还可以生成DAO层的 持久化代码，甚至hbm文件，还可以做业务流程建模、生成数据字典报表等等。但PD最擅长的就是CDM-->PDM-->SQL，数据库反向 工程，报表功能，用好这些就不错了。
