MyBatis 缓存机制深度解剖 / 自定义二级缓存

缓存概述

• 正如大多数持久层框架一样，MyBatis 同样提供了一级缓存和二级缓存的支持；
• 一级缓存基于 PerpetualCache 的 HashMap 本地缓存，其存储作用域为 Session，当 Session flush 或 close 之后，该Session中的所有 Cache 就将清空。
• 二级缓存与一级缓存其机制相同，默认也是采用 PerpetualCache，HashMap存储，不同在于其存储作用域为 Mapper(Namespace)，并且可自定义存储源，如 Ehcache、Hazelcast等。
• 对于缓存数据更新机制，当某一个作用域(一级缓存Session/二级缓存Namespaces)的进行了 C/U/D 操作后，默认该作用域下所有 select 中的缓存将被clear。
• MyBatis 的缓存采用了delegate机制 及 装饰器模式设计，当put、get、remove时，其中会经过多层 delegate cache 处理，其Cache类别有：BaseCache(基础缓存)、EvictionCache(排除算法缓存) 、DecoratorCache(装饰器缓存)：          BaseCache         ：为缓存数据最终存储的处理类，默认为 PerpetualCache，基于Map存储；可自定义存储处理，如基于EhCache、Memcached等；
            EvictionCache    ：当缓存数量达到一定大小后，将通过算法对缓存数据进行清除。默认采用 Lru 算法(LruCache)，提供有 fifo 算法(FifoCache)等；
            DecoratorCache：缓存put/get处理前后的装饰器，如使用 LoggingCache 输出缓存命中日志信息、使用 SerializedCache 对 Cache的数据 put或get 进行序列化及反序列化处理、当设置flushInterval(默认1/h)后，则使用 ScheduledCache 对缓存数据进行定时刷新等。
• 一般缓存框架的数据结构基本上都是 Key-Value 方式存储，MyBatis 对于其 Key 的生成采取规则为：[hashcode : checksum : mappedStementId : offset : limit : executeSql : queryParams]。
• 对于并发 Read/Write 时缓存数据的同步问题，MyBatis 默认基于 JDK/concurrent中的ReadWriteLock，使用ReentrantReadWriteLock 的实现，从而通过 Lock 机制防止在并发 Write Cache 过程中线程安全问题。

源码剖解

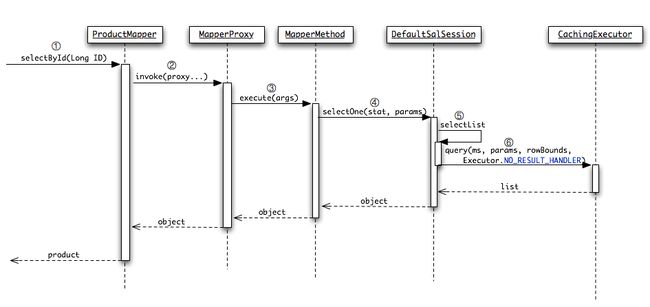

接下来将结合 MyBatis 序列图进行源码分析。在分析其Cache前，先看看其整个处理过程。
执行过程:

① 通常情况下，我们需要在 Service 层调用 Mapper Interface 中的方法实现对数据库的操作，上述根据产品 ID 获取 Product 对象。
② 当调用 ProductMapper 时中的方法时，其实这里所调用的是  MapperProxy  中的方法，并且 MapperProxy已经将将所有方法拦截，其具体原理及分析，参考  MyBatis+Spring基于接口编程的原理分析 ，其 invoke 方法代码为：

 //当调用 Mapper 所有的方法时，将都交由Proxy 中的 invoke 处理：
 public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
     try {
       if (!OBJECT_METHODS.contains(method.getName())) {
         final Class declaringInterface = findDeclaringInterface(proxy, method);
         // 最终交由 MapperMethod 类处理数据库操作，初始化 MapperMethod 对象
         final MapperMethod mapperMethod = new MapperMethod(declaringInterface, method, sqlSession);
         // 执行 mapper method，返回执行结果
         final Object result = mapperMethod.execute(args);
         ....
         return result;
       }
     } catch (SQLException e) {
       e.printStackTrace();
     }
     return null;
   }

③其中的 mapperMethod 中的 execute  方法代码如下：

 public Object execute(Object[] args) throws SQLException {
     Object result;
     // 根据不同的操作类别，调用 DefaultSqlSession 中的执行处理
     if (SqlCommandType.INSERT == type) {
       Object param = getParam(args);
       result = sqlSession.insert(commandName, param);
     } else if (SqlCommandType.UPDATE == type) {
       Object param = getParam(args);
       result = sqlSession.update(commandName, param);
     } else if (SqlCommandType.DELETE == type) {
       Object param = getParam(args);
       result = sqlSession.delete(commandName, param);
     } else if (SqlCommandType.SELECT == type) {
       if (returnsList) {
         result = executeForList(args);
       } else {
         Object param = getParam(args);
         result = sqlSession.selectOne(commandName, param);
       }
     } else {
       throw new BindingException("Unkown execution method for: " + commandName);
     }
     return result;
   }

由于这里是根据 ID 进行查询，所以最终调用为 sqlSession.selectOne函数。也就是接下来的的 DefaultSqlSession.selectOne 执行；
④ ⑤ 可以在  DefaultSqlSession  看到，其 selectOne 调用了 selectList 方法：

 public Object selectOne(String statement, Object parameter) {
     List list = selectList(statement, parameter);
     if (list.size() == 1) {
       return list.get(0);
     }
     ...
 }

 public List selectList(String statement, Object parameter, RowBounds rowBounds) {
     try {
       MappedStatement ms = configuration.getMappedStatement(statement);
       // 如果启动用了Cache 才调用 CachingExecutor.query，反之则使用 BaseExcutor.query 进行数据库查询
       return executor.query(ms, wrapCollection(parameter), rowBounds, Executor.NO_RESULT_HANDLER);
     } catch (Exception e) {
       throw ExceptionFactory.wrapException("Error querying database.  Cause: " + e, e);
     } finally {
       ErrorContext.instance().reset();
     }
 }

⑥到这里，已经执行到具体数据查询的流程，在分析 CachingExcutor.query 前，先看看 MyBatis 中 Executor 的结构及构建过程。


执行器(Executor):

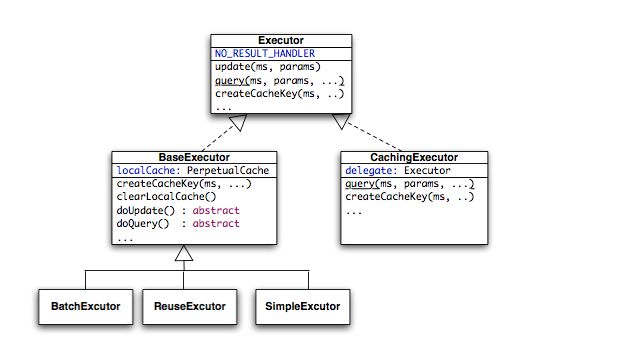

Executor :  执行器接口。也是最终执行数据获取及更新的实例。其类结构如下：

BaseExecutor : 基础执行器抽象类。实现一些通用方法，如createCacheKey 之类。并且采用 模板模式 将具体的数据库操作逻辑(doUpdate、doQuery)交由子类实现。另外，可以看到变量  localCache: PerpetualCache ，在该类采用 PerpetualCache 实现基于 Map 存储的一级缓存，其 query 方法如下：

 public List query(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler) throws SQLException {
     ErrorContext.instance().resource(ms.getResource()).activity("executing a query").object(ms.getId());
     // 执行器已关闭
     if (closed) throw new ExecutorException("Executor was closed.");
     List list;
     try {
       queryStack++;
       // 创建缓存Key
       CacheKey key = createCacheKey(ms, parameter, rowBounds);
       // 从本地缓存在中获取该 key 所对应 的结果集
       final List cachedList = (List) localCache.getObject(key);
       // 在缓存中找到数据
       if (cachedList != null) {
         list = cachedList;
       } else { // 未从本地缓存中找到数据，开始调用数据库查询
         //为该 key 添加一个占位标记
         localCache.putObject(key, EXECUTION_PLACEHOLDER);
         try {
           // 执行子类所实现的数据库查询 操作
           list = doQuery(ms, parameter, rowBounds, resultHandler);
         } finally {
           // 删除该 key 的占位标记
           localCache.removeObject(key);
         }
         // 将db中的数据添加至本地缓存中
         localCache.putObject(key, list);
       }
     } finally {
       queryStack--;
     }
     // 刷新当前队列中的所有 DeferredLoad实例，更新 MateObject
     if (queryStack == 0) {
       for (DeferredLoad deferredLoad : deferredLoads) {
         deferredLoad.load();
       }
     }
     return list;
   }

BatchExcutor 、 ReuseExcutor 、  SimpleExcutor : 这几个就没什么好说的了，继承了 BaseExcutor 的实现其 doQuery、doUpdate 等方法，同样都是采用 JDBC 对数据库进行操作；三者区别在于，批量执行、重用 Statement 执行、普通方式执行。具体应用及场景在Mybatis 的文档上都有详细说明。

CachingExecutor : 二级缓存执行器。个人觉得这里设计的不错，灵活地使用 delegate机制。其委托执行的类是 BaseExcutor。 当无法从二级缓存获取数据时，同样需要从 DB 中进行查询，于是在这里可以直接委托给 BaseExcutor 进行查询。其大概流程为：

流程为： 从二级缓存中进行查询 -> [如果缓存中没有，委托给 BaseExecutor] -> 进入一级缓存中查询 -> [如果也没有] -> 则执行 JDBC 查询，其 query 代码如下：

 public List query(MappedStatement ms, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler) throws SQLException {
     if (ms != null) {
       // 获取二级缓存实例
       Cache cache = ms.getCache();
       if (cache != null) {
         flushCacheIfRequired(ms);
         // 获取 读锁( Read锁可由多个Read线程同时保持)
         cache.getReadWriteLock().readLock().lock();
         try {
           // 当前 Statement 是否启用了二级缓存
           if (ms.isUseCache()) {
             // 将创建 cache key 委托给 BaseExecutor 创建
             CacheKey key = createCacheKey(ms, parameterObject, rowBounds);
             final List cachedList = (List) cache.getObject(key);
             // 从二级缓存中找到缓存数据
             if (cachedList != null) {
               return cachedList;
             } else {
               // 未找到缓存，很委托给 BaseExecutor 执行查询
               List list = delegate.query(ms, parameterObject, rowBounds, resultHandler);
               tcm.putObject(cache, key, list);
               return list;
             }
           } else { // 没有启动用二级缓存，直接委托给 BaseExecutor 执行查询
             return delegate.query(ms, parameterObject, rowBounds, resultHandler);
           }
         } finally {
           // 当前线程释放 Read 锁
           cache.getReadWriteLock().readLock().unlock();
         }
       }
     }
     return delegate.query(ms, parameterObject, rowBounds, resultHandler);
 }

至此，已经完完了整个缓存执行器的整个流程分析，接下来是对缓存的 缓存数据管理实例进行分析，也就是其 Cache 接口，用于对缓存数据 put 、get及remove的实例对象。


Cache 委托链构建:
正如最开始的缓存概述所描述道，其缓存类的设计采用 装饰模式，基于委托的调用机制。
缓存实例构建：
缓存实例的构建 ，Mybatis 在解析其 Mapper 配置文件时就已经将该实现初始化，在 org.apache.ibatis.builder.xml.XMLMapperBuilder 类中可以看到：

 private void cacheElement(XNode context) throws Exception {
     if (context != null) {
       // 基础缓存类型
       String type = context.getStringAttribute("type", "PERPETUAL");
       Class typeClass = typeAliasRegistry.resolveAlias(type);
       // 排除算法缓存类型
       String eviction = context.getStringAttribute("eviction", "LRU");
       Class evictionClass = typeAliasRegistry.resolveAlias(eviction);
       // 缓存自动刷新时间
       Long flushInterval = context.getLongAttribute("flushInterval");
       // 缓存存储实例引用的大小
       Integer size = context.getIntAttribute("size");
       // 是否是只读缓存
       boolean readWrite = !context.getBooleanAttribute("readOnly", false);
       Properties props = context.getChildrenAsProperties();
       // 初始化缓存实现
       builderAssistant.useNewCache(typeClass, evictionClass, flushInterval, size, readWrite, props);
     }
   }

以下是  useNewCache 方法实现：

 public Cache useNewCache(Class typeClass,
                            Class evictionClass,
                            Long flushInterval,
                            Integer size,
                            boolean readWrite,
                            Properties props) {
     typeClass = valueOrDefault(typeClass, PerpetualCache.class);
     evictionClass = valueOrDefault(evictionClass, LruCache.class);
     // 这里构建 Cache 实例采用 Builder 模式，每一个 Namespace 生成一个  Cache 实例
     Cache cache = new CacheBuilder(currentNamespace)
         // Builder 前设置一些从XML中解析过来的参数
         .implementation(typeClass)
         .addDecorator(evictionClass)
         .clearInterval(flushInterval)
         .size(size)
         .readWrite(readWrite)
         .properties(props)
         // 再看下面的 build 方法实现
         .build();
     configuration.addCache(cache);
     currentCache = cache;
     return cache;
 }

 public Cache build() {
     setDefaultImplementations();
     // 创建基础缓存实例
     Cache cache = newBaseCacheInstance(implementation, id);
     setCacheProperties(cache);
     // 缓存排除算法初始化，并将其委托至基础缓存中
     for (Class<? extends Cache> decorator : decorators) {
       cache = newCacheDecoratorInstance(decorator, cache);
       setCacheProperties(cache);
     }
     // 标准装饰器缓存设置，如LoggingCache之类，同样将其委托至基础缓存中
     cache = setStandardDecorators(cache);
     // 返回最终缓存的责任链对象
     return cache;
 }

最终生成后的缓存实例对象结构：

可见，所有构建的缓存实例已经通过责任链方式将其串连在一起，各 Cache 各负其责、依次调用，直到缓存数据被 Put 至 基础缓存实例中存储。


Cache 实例解剖:
实例类： SynchronizedCache
说   明： 用于控制 ReadWriteLock，避免并发时所产生的线程安全问题。
解   剖：
对于 Lock 机制来说，其分为 Read 和 Write 锁，其 Read 锁允许多个线程同时持有，而 Write 锁，一次能被一个线程持有，如果当 Write 锁没有释放，其它需要 Write 的线程只能等待其释放才能去持有。
其代码实现：

 public void putObject(Object key, Object object) {
     acquireWriteLock();  // 获取 Write 锁
     try {
       delegate.putObject(key, object); // 委托给下一个 Cache 执行 put 操作
     } finally {
       releaseWriteLock(); // 释放 Write 锁
     }
   }

对于 Read 数据来说，也是如此，不同的是 Read 锁允许多线程同时持有 :

 public Object getObject(Object key) {
     acquireReadLock();
     try {
       return delegate.getObject(key);
     } finally {
       releaseReadLock();
     }
   }

其具体原理可以看看 jdk concurrent 中的 ReadWriteLock 实现。


实例类： LoggingCache
说   明： 用于日志记录处理，主要输出缓存命中率信息。
解   剖：
说到缓存命中信息的统计，只有在 get 的时候才需要统计命中率：

 public Object getObject(Object key) {
     requests++; // 每调用一次该方法，则获取次数+1
     final Object value = delegate.getObject(key);
     if (value != null) {  // 命中！ 命中+1
       hits++;
     }
     if (log.isDebugEnabled()) {
       // 输出命中率。计算方法为： hits / requets 则为命中率
       log.debug("Cache Hit Ratio [" + getId() + "]: " + getHitRatio());
     }
     return value;
 }

实例类： SerializedCache
说   明： 向缓存中 put 或 get 数据时的序列化及反序列化处理。
解   剖：
序列化在Java里面已经是最基础的东西了，这里也没有什么特殊之处：

 public void putObject(Object key, Object object) {
      // PO 类需要实现 Serializable 接口
     if (object == null || object instanceof Serializable) {
       delegate.putObject(key, serialize((Serializable) object));
     } else {
       throw new CacheException("SharedCache failed to make a copy of a non-serializable object: " + object);
     }
   }

   public Object getObject(Object key) {
     Object object = delegate.getObject(key);
     // 获取数据时对 byte数据进行反序列化
     return object == null ? null : deserialize((byte[]) object);
   }

其 serialize 及 deserialize 代码就不必要贴了。


实例类： LruCache
说   明： 最近最少使用的:移除最长时间不被使用的对象，基于LRU算法。
解   剖：
这里的 LRU 算法基于 LinkedHashMap 覆盖其 removeEldestEntry 方法实现。好象之前看过 XMemcached 的 LRU 算法也是这样实现的。
初始化 LinkedHashMap，默认为大小为 1024 个元素：

 public LruCache(Cache delegate) {
     this.delegate = delegate;
     setSize(1024); // 设置 map 默认大小
 }
 public void setSize(final int size) {
     // 设置其 capacity 为size, 其 factor 为.75F
     keyMap = new LinkedHashMap(size, .75F, true) {
       // 覆盖该方法，当每次往该map 中put 时数据时，如该方法返回 True，便移除该map中使用最少的Entry
       // 其参数  eldest 为当前最老的  Entry
       protected boolean removeEldestEntry(Map.Entry eldest) {
         boolean tooBig = size() > size;
         if (tooBig) {
           eldestKey = eldest.getKey(); //记录当前最老的缓存数据的 Key 值，因为要委托给下一个 Cache 实现删除
         }
         return tooBig;
       }
     };
   }

 public void putObject(Object key, Object value) {
     delegate.putObject(key, value);
     cycleKeyList(key);  // 每次 put 后，调用移除最老的 key
 }
 // 看看当前实现是否有 eldestKey, 有的话就调用 removeObject ，将该key从cache中移除
 private void cycleKeyList(Object key) {
     keyMap.put(key, key); // 存储当前 put 到cache中的 key 值
     if (eldestKey != null) {
       delegate.removeObject(eldestKey);
       eldestKey = null;
     }
   }

 public Object getObject(Object key) {
     keyMap.get(key); // 便于 该 Map 统计 get该key的次数
     return delegate.getObject(key);
   }

实例类： PerpetualCache
说   明： 这个比较简单，直接通过一个 HashMap 来存储缓存数据。所以没什么说的，直接看下面的 MemcachedCache 吧。


自定义二级缓存/Memcached
其自定义二级缓存也较为简单，它本身默认提供了对 Ehcache 及 Hazelcast 的缓存支持： Mybatis-Cache ，我这里参考它们的实现，自定义了针对 Memcached 的缓存支持，其代码如下:

 package com.xx.core.plugin.mybatis;

 import java.util.LinkedList;
 import java.util.concurrent.locks.ReadWriteLock;
 import java.util.concurrent.locks.ReentrantReadWriteLock;

 import org.apache.ibatis.cache.Cache;
 import org.slf4j.Logger;
 import org.slf4j.LoggerFactory;

 import com.xx.core.memcached.JMemcachedClientAdapter;
 import com.xx.core.memcached.service.CacheService;
 import com.xx.core.memcached.service.MemcachedService;

 /**
  * Cache adapter for Memcached.
  *
  * @author denger
  */
 public class MemcachedCache implements Cache {

     // Sf4j logger reference
     private static Logger logger = LoggerFactory.getLogger(MemcachedCache.class);

     /** The cache service reference. */
     protected static final CacheService CACHE_SERVICE = createMemcachedService();

     /** The ReadWriteLock. */
     private final ReadWriteLock readWriteLock = new ReentrantReadWriteLock();

     private String id;
     private LinkedList<String> cacheKeys = new LinkedList<String>();

     public MemcachedCache(String id) {
         this.id = id;
     }
     // 创建缓存服务类，基于java-memcached-client
     protected static CacheService createMemcachedService() {
         JMemcachedClientAdapter memcachedAdapter;

         try {
             memcachedAdapter = new JMemcachedClientAdapter();
         } catch (Exception e) {
             String msg = "Initial the JMmemcachedClientAdapter Error.";
             logger.error(msg, e);
             throw new RuntimeException(msg);
         }
         return new MemcachedService(memcachedAdapter);
     }

     @Override
     public String getId() {
         return this.id;
     }

     // 根据 key 从缓存中获取数据
     @Override
     public Object getObject(Object key) {
         String cacheKey = String.valueOf(key.hashCode());
         Object value = CACHE_SERVICE.get(cacheKey);
         if (!cacheKeys.contains(cacheKey)){
             cacheKeys.add(cacheKey);
         }
         return value;
     }

     @Override
     public ReadWriteLock getReadWriteLock() {
         return this.readWriteLock;
     }

     // 设置数据至缓存中
     @Override
     public void putObject(Object key, Object value) {
         String cacheKey = String.valueOf(key.hashCode());

         if (!cacheKeys.contains(cacheKey)){
             cacheKeys.add(cacheKey);
         }
         CACHE_SERVICE.put(cacheKey, value);
     }
     // 从缓存中删除指定 key 数据
     @Override
     public Object removeObject(Object key) {
         String cacheKey = String.valueOf(key.hashCode());

         cacheKeys.remove(cacheKey);
         return CACHE_SERVICE.delete(cacheKey);
     }
     //清空当前 Cache 实例中的所有缓存数据
     @Override
     public void clear() {
         for (int i = 0; i < cacheKeys.size(); i++){
             String cacheKey = cacheKeys.get(i);
             CACHE_SERVICE.delete(cacheKey);
         }
         cacheKeys.clear();
     }

     @Override
     public int getSize() {
         return cacheKeys.size();
     }
 }

在  ProductMapper 中增加配置：

 <cache eviction="LRU" type="com.xx.core.plugin.mybatis.MemcachedCache" />

启动Memcached:

 memcached -c 2000 -p 11211 -vv -U 0 -l 192.168.1.2 -v

执行Mapper 中的查询、修改等操作，Test:

 @Test
     public void testSelectById() {
         Long pid = 100L;

         Product dbProduct = productMapper.selectByID(pid);
         Assert.assertNotNull(dbProduct);

         Product cacheProduct = productMapper.selectByID(pid);
         Assert.assertNotNull(cacheProduct);

         productMapper.updateName("IPad", pid);

         Product product = productMapper.selectByID(pid);
         Assert.assertEquals(product.getName(), "IPad");
     }

Memcached Loging:


看上去没什么问题~ OK了。

原文：http://www.iteye.com/topic/1112327
