第八章 BIRT交叉报表

8.1 创建交叉报表和统计

一、创建报表和配置数据源

新建一个报表，改好自己的名字，然后next进行下一步。

选择一个空白报表（Blank Report），单击finish完成。

新建数据源，这里使用的是协同数据库，选择Date Explore标签 右键单击Data Sources 新建一个数据源。选择JDBC Data Source 命名为 clmpdemo 然后单击next

利用JDBC链接数据源，然后点击测试链接，提示成功后，点击finish完成。

注：在应用里面，可以设置为JNDI链接。具体是在报表文件中，增加一列JNDI设置，如下所示：

<data-sources>
        <oda-data-source extensionID="org.eclipse.birt.report.data.oda.jdbc" name="clmpdemo" id="7">
            <text-property name="displayName"></text-property>
            <list-property name="privateDriverProperties">
                <ex-property>
                    <name>contentBidiFormatStr</name>
                    <value>ILYNN</value>
                </ex-property>
                <ex-property>
                    <name>metadataBidiFormatStr</name>
                    <value>ILYNN</value>
                </ex-property>
            </list-property>
            <property name="odaDriverClass">oracle.jdbc.driver.OracleDriver</property>
            <property name="odaURL">jdbc:oracle:thin:@127.0.0.1:1521:eccl</property>
            <property name="odaUser">clmp</property>
            <encrypted-property name="odaPassword" encryptionID="base64">ZWNjbDIwMDk=</encrypted-property>
            <!--新增JNDI设置-->
            <property name="odaJndiName">java:/comp/env/clmp</property>
        </oda-data-source>
</data-sources>

<data-sources>
        <oda-data-source extensionID="org.eclipse.birt.report.data.oda.jdbc" name="clmpdemo" id="7">
            <text-property name="displayName"></text-property>
            <list-property name="privateDriverProperties">
                <ex-property>
                    <name>contentBidiFormatStr</name>
                    <value>ILYNN</value>
                </ex-property>
                <ex-property>
                    <name>metadataBidiFormatStr</name>
                    <value>ILYNN</value>
                </ex-property>
            </list-property>
            <property name="odaDriverClass">oracle.jdbc.driver.OracleDriver</property>
            <property name="odaURL">jdbc:oracle:thin:@127.0.0.1:1521:eccl</property>
            <property name="odaUser">clmp</property>
            <encrypted-property name="odaPassword" encryptionID="base64">ZWNjbDIwMDk=</encrypted-property>
            <!--新增JNDI设置-->
            <property name="odaJndiName">java:/comp/env/clmp</property>
        </oda-data-source>
</data-sources>

建立一个新的数据集，New data sets ，命名为clmprfq，点击next。

构建数据集的sql语句，如下所示：

Sql语句内容如下：

select CLMP.QTLINE.QTL_NAME,

CLMP.QTLINE.QTL_MODEL,

CLMP.QTLINE.QTL_BIDPRICE,

CLMP.QTLINE.QTL_BIDQUANTITY,

CLMP.QTLINE.QTL_REMARK,

CLMP.QUOTATION.QT_VD_ID,

CLMP.QUOTATION.QT_VD_NAME,

CLMP.QUOTATION.QT_US_ID,

CLMP.QUOTATION.QT_US_NAME

from CLMP.QUOTATION,CLMP.QTLINE

where CLMP.QTLINE.QTL_QT_ID=CLMP.QUOTATION.QT_ID

and CLMP.QUOTATION.QT_RFQ_ID=?

创建一个报表参数，命名为rfqID。如下

创建一个总价的计算列：

然后再数据集clmprfq中引用这个参数，如下图所示：

数据集到此配置完毕，预览结果如下：

配置Data Cubes

新建Data Cubes,右键new data cubes

为cubes命名，并设置数据集

创建分组和汇总字段

创建之后形成的多维数据集如下图所示：

设计报表主体

先切换到Palette标签，然后拖拽一个Grid（网格）到空白报表中：

网格选取的是1行2列的，如下所示：

在第一行中输入该报表的标题，在第二行中拖拽一个交叉表：

切换到Data Explorer 选项卡上，将维度，及度量源依次拖拽到相应的交叉表中：

然后增加总价一列，左击（或者右击）在出现的选项中有Totals一项，如下图：

并勾选行和列需要总计的字段，如下图：

完成后的报表设计如下：

到此，已经基本上完成了，我们可以预览看下结果

8.2 多维交叉报表和维度过滤

实际上我们还能增加行和列的统计功能，以及增加统计的维度。

新建报表cross.rptdesign，使用示例数据库，SQL选择查询数据源，新建数据集data set：

select * from CLASSICMODELS.PAYMENTS

增加计算列year，month

year的表达式如下：

var v = row["PAYMENTDATE"];

    v = v.toString();

    v = v.substring(0, 4);

v;

month的表达式如下

var s="";

var v= row["PAYMENTDATE"];

v=v.toString();v=v.substring(5,7);

function aaa(v){

var s="";

if(v=="01" || v=="02" || v=="03")s=" 一季度";

if(v=="04" || v=="05" || v=="06")s=" 二季度";

  if(v=="07" || v=="08" || v=="09")s="三季度";

  if(v=="10" || v=="11" || v=="12")s="四季度";

return s;

}

s=aaa(v);

s;

新建多维数据集：

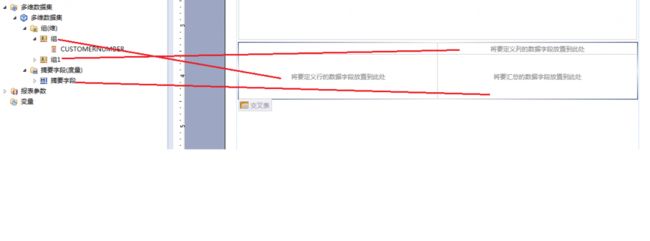

我们把customernumber和year作为一级交叉列，把month作为year的二级交叉列，新建交叉表，分别把组和组1放置在交叉表的列头上：

选中交叉表，在下面的交叉表属性选项卡下，有行区域和列区域，可以增加统计和小计：

做适当的布局和美化，如下图所示：

预览结果如下：

当然，交叉报表也可以增加映射，过滤器，突出显示属性，例如我们增加一个参数

静态文本框参数persionId

过滤组1/year，筛选条件为data[“year”]不等于params["persionId"].value

运行时，我们过滤掉2003年的数据，则预览效果如下：

排序和突出显示和普通网格报表类似，不作更多案例。

8.3 表头的设计

关于表头斜线的绘制，方法有两个：

第一个是插入一个已经绘制好的图片：

效果如下：

另一种是用BIRT的方法绘制：

我们新建一个报表diagonal.rptdesign，使用示例数据库，空白模板，sql选择查询数据源，我们新建数据集data set：

SELECT CLASSICMODELS.PRODUCTS.PRODUCTLINE, CLASSICMODELS.PRODUCTS.PRODUCTNAME,

(CLASSICMODELS.ORDERDETAILS.PRICEEACH * CLASSICMODELS.ORDERDETAILS.QUANTITYORDERED) AS TOTAL

FROM CLASSICMODELS.PRODUCTS, CLASSICMODELS.ORDERDETAILS

WHERE CLASSICMODELS.PRODUCTS.PRODUCTCODE = CLASSICMODELS.ORDERDETAILS.PRODUCTCODE

然后新建多维数据集：

行列组分别为productline，productname数据集属性列，摘要为TOTAL

布局如下：

我们在表头插入一个1行1列的网格，在网格单元格的属性中，我们可以看到对角线属性：

修改，增加两条黑色细实线。

然后在网格里插入文本：

<div style="margin-left:120px; margin-top:10px;">ProductName</div><br>
<div style="margin-left:50px;">Total</div>
<br>
<div style="margin-left:30px;">ProductLine</div>

<div style="margin-left:120px; margin-top:10px;">ProductName</div><br>
<div style="margin-left:50px;">Total</div>
<br>
<div style="margin-left:30px;">ProductLine</div>

值得注意的是，网格的行高度一定要和表头的行高度一样，而且必须设置为固定数值的大小，不是##%：

预览，效果如下：
