混合高斯背景建模原理及实现

申明，本文非笔者原创，原文转载自：http://blog.csdn.net/jinshengtao/article/details/26278725

前些日子一直在忙答辩的事情，毕业后去了华为，图像处理什么的都派不上用场了。打算分3-4篇文章，把我研究生阶段学过的常用算法为大家和4107的师弟师妹们分享下。本次介绍混合高斯背景建模算法，还是老样子，首先介绍理论部分，然后给出代码，最后实验贴图。

一、理论

混合高斯背景建模是基于像素样本统计信息的背景表示方法，利用像素在较长时间内大量样本值的概率密度等统计信息(如模式数量、每个模式的均值和标准差)表示背景，然后使用统计差分(如3σ原则)进行目标像素判断，可以对复杂动态背景进行建模，计算量较大。

在混合高斯背景模型中，认为像素之间的颜色信息互不相关，对各像素点的处理都是相互独立的。对于视频图像中的每一个像素点，其值在序列图像中的变化可看作是不断产生像素值的随机过程，即用高斯分布来描述每个像素点的颜色呈现规律【单模态(单峰)，多模态(多峰)】。

对于多峰高斯分布模型，图像的每一个像素点按不同权值的多个高斯分布的叠加来建模，每种高斯分布对应一个可能产生像素点所呈现颜色的状态，各个高斯分布的权值和分布参数随时间更新。当处理彩色图像时，假定图像像素点R、G、B三色通道相互独立并具有相同的方差。对于随机变量 X 的观测数据集{ x₁ , x₂ ,…, x_N }， x_t =( r_t , g_t , b_t )为 t 时刻像素的样本，则单个采样点 x_t 其服从的混合高斯分布概率密度函数：

其中k为分布模式总数，η(x_t,μ_i,t, τ_i,t)为t时刻第i个高斯分布，μ_i,t为其均值，τ_i,t为其协方差矩阵，δ_i,t为方差，I为三维单位矩阵，ω_i,t为t时刻第i个高斯分布的权重。

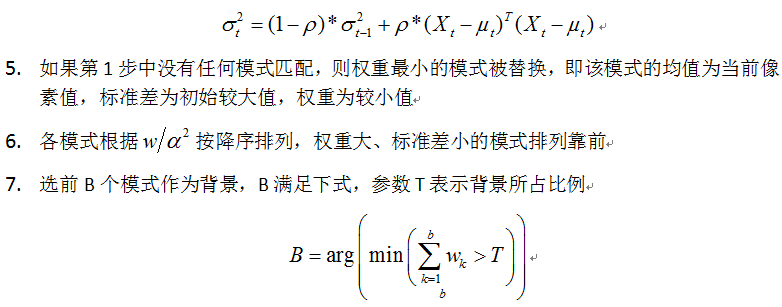

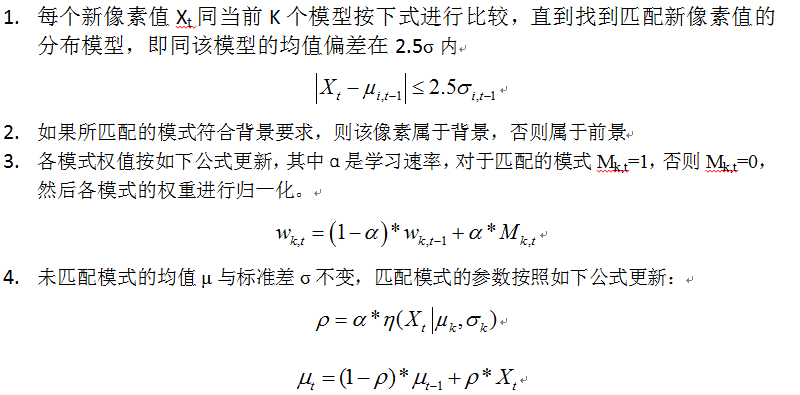

详细算法流程：

二、代码实现

 // my_mixgaussians.cpp : 定义控制台应用程序的入口点。
 //

 #include "stdafx.h"
 #include "cv.h"
 #include "highgui.h"

 int _tmain(int argc, _TCHAR* argv[])
 {
     CvCapture *capture=cvCreateFileCapture("test.avi");
     IplImage *mframe,*current,*frg,*test;
     int *fg,*bg_bw,*rank_ind;
     double *w,*mean,*sd,*u_diff,*rank;
     int C,M,sd_init,i,j,k,m,rand_temp=0,rank_ind_temp=0,min_index=0,x=0,y=0,counter_frame=0;
     double D,alph,thresh,p,temp;
     CvRNG state;
     int match,height,width;
     mframe=cvQueryFrame(capture);

     frg = cvCreateImage(cvSize(mframe->width,mframe->height),IPL_DEPTH_8U,1);
     current = cvCreateImage(cvSize(mframe->width,mframe->height),IPL_DEPTH_8U,1);
     test = cvCreateImage(cvSize(mframe->width,mframe->height),IPL_DEPTH_8U,1);

     C = 4;                      //number of gaussian components (typically 3-5)
     M = 4;                      //number of background components
     sd_init = 6;                //initial standard deviation (for new components) var = 36 in paper
     alph = 0.01;                //learning rate (between 0 and 1) (from paper 0.01)
     D = 2.5;                    //positive deviation threshold
     thresh = 0.25;              //foreground threshold (0.25 or 0.75 in paper)
     p = alph/(1/C);         //initial p variable (used to update mean and sd)

     height=current->height;width=current->widthStep;

     fg = (int *)malloc(sizeof(int)*width*height);                   //foreground array
     bg_bw = (int *)malloc(sizeof(int)*width*height);                //background array
     rank = (double *)malloc(sizeof(double)*1*C);                    //rank of components (w/sd)
     w = (double *)malloc(sizeof(double)*width*height*C);            //weights array
     mean = (double *)malloc(sizeof(double)*width*height*C);         //pixel means
     sd = (double *)malloc(sizeof(double)*width*height*C);           //pixel standard deviations
     u_diff = (double *)malloc(sizeof(double)*width*height*C);       //difference of each pixel from mean

     for (i=0;i<height;i++)
     {
         for (j=0;j<width;j++)
         {
             for(k=0;k<C;k++)
             {
                 mean[i*width*C+j*C+k] = cvRandReal(&state)*255;
                 w[i*width*C+j*C+k] = (double)1/C;
                 sd[i*width*C+j*C+k] = sd_init;
             }
         }
     }

     while(1){
         rank_ind = (int *)malloc(sizeof(int)*C);
         cvCvtColor(mframe,current,CV_BGR2GRAY);
         // calculate difference of pixel values from mean
         for (i=0;i<height;i++)
         {
             for (j=0;j<width;j++)
             {
                 for (m=0;m<C;m++)
                 {
                     u_diff[i*width*C+j*C+m] = abs((uchar)current->imageData[i*width+j]-mean[i*width*C+j*C+m]);
                 }
             }
         }
         //update gaussian components for each pixel
         for (i=0;i<height;i++)
         {
             for (j=0;j<width;j++)
             {
                 match = 0;
                 temp = 0;
                 for(k=0;k<C;k++)
                 {
                     if (abs(u_diff[i*width*C+j*C+k]) <= D*sd[i*width*C+j*C+k])      //pixel matches component
                     {
                          match = 1;                                                 // variable to signal component match

                          //update weights, mean, sd, p
                          w[i*width*C+j*C+k] = (1-alph)*w[i*width*C+j*C+k] + alph;
                          p = alph/w[i*width*C+j*C+k];
                          mean[i*width*C+j*C+k] = (1-p)*mean[i*width*C+j*C+k] + p*(uchar)current->imageData[i*width+j];
                          sd[i*width*C+j*C+k] =sqrt((1-p)*(sd[i*width*C+j*C+k]*sd[i*width*C+j*C+k]) + p*(pow((uchar)current->imageData[i*width+j] - mean[i*width*C+j*C+k],2)));
                     }else{
                         w[i*width*C+j*C+k] = (1-alph)*w[i*width*C+j*C+k];           // weight slighly decreases
                     }
                     temp += w[i*width*C+j*C+k];
                 }

                 for(k=0;k<C;k++)
                 {
                     w[i*width*C+j*C+k] = w[i*width*C+j*C+k]/temp;
                 }

                 temp = w[i*width*C+j*C];
                 bg_bw[i*width+j] = 0;
                 for (k=0;k<C;k++)
                 {
                     bg_bw[i*width+j] = bg_bw[i*width+j] + mean[i*width*C+j*C+k]*w[i*width*C+j*C+k];
                     if (w[i*width*C+j*C+k]<=temp)
                     {
                         min_index = k;
                         temp = w[i*width*C+j*C+k];
                     }
                     rank_ind[k] = k;
                 }

                 test->imageData[i*width+j] = (uchar)bg_bw[i*width+j];

                 //if no components match, create new component
                 if (match == 0)
                 {
                     mean[i*width*C+j*C+min_index] = (uchar)current->imageData[i*width+j];
                     //printf("%d ",(uchar)bg->imageData[i*width+j]);
                     sd[i*width*C+j*C+min_index] = sd_init;
                 }
                 for (k=0;k<C;k++)
                 {
                     rank[k] = w[i*width*C+j*C+k]/sd[i*width*C+j*C+k];
                     //printf("%f ",w[i*width*C+j*C+k]);
                 }

                 //sort rank values
                 for (k=1;k<C;k++)
                 {
                     for (m=0;m<k;m++)
                     {
                         if (rank[k] > rank[m])
                         {
                             //swap max values
                             rand_temp = rank[m];
                             rank[m] = rank[k];
                             rank[k] = rand_temp;

                             //swap max index values
                             rank_ind_temp = rank_ind[m];
                             rank_ind[m] = rank_ind[k];
                             rank_ind[k] = rank_ind_temp;
                         }
                     }
                 }

                 //calculate foreground
                 match = 0;k = 0;
                 //frg->imageData[i*width+j]=0;
                 while ((match == 0)&&(k<M)){
                     if (w[i*width*C+j*C+rank_ind[k]] >= thresh)
                         if (abs(u_diff[i*width*C+j*C+rank_ind[k]]) <= D*sd[i*width*C+j*C+rank_ind[k]]){
                             frg->imageData[i*width+j] = 0;
                             match = 1;
                         }
                         else
                             frg->imageData[i*width+j] = (uchar)current->imageData[i*width+j];
                     k = k+1;
                 }
             }
         }

         mframe = cvQueryFrame(capture);
         cvShowImage("fore",frg);
         cvShowImage("back",test);
         char s=cvWaitKey(33);
         if(s==27) break;
         free(rank_ind);
     }

     free(fg);free(w);free(mean);free(sd);free(u_diff);free(rank);
     cvNamedWindow("back",0);
     cvNamedWindow("fore",0);
     cvReleaseCapture(&capture);
     cvDestroyWindow("fore");
     cvDestroyWindow("back");
     return 0;
 }

实验结果：

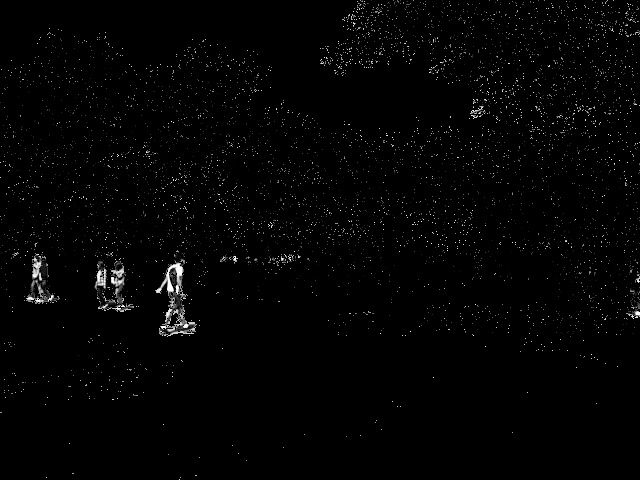

前景：

背景：
