PPM/PGM/PBM 图象文件(thinkvd 开发日志)

文章出处：飞诺网(www.firnow.com):http://dev.firnow.com/course/6_system/linux/Linuxjs/2008727/133901.html
PPM->Portable PixMap
PGM->Portable GreyMap
PBM->Portable BitMap

PBM支持单色图（1个像素位）
PGM支持灰度图形，能够读PBM图形和PGM图形，输出PGM图形
PPM支持真彩色图形，可以读上面所有格式，输出PPM图形

PPM图形文件格式：
包括两个部分，头部分和图象数据部分。头部分由三部分组成，这三部分由回车或换行分割，但PPM的
标准中是要求空格。第一行通常是P3或P6，说明是PPM格式；第二行是图象的宽度和高度，用ASCII
来表示；最后一部分是描述像素的最大颜色组成，这里允许描述超过一个字节（0-255）的颜色值。
另外可以在上面个部分的后面用#来追加注释，注释行是从#到该行末。
下面是PPM头的例子：
例子1：
P6 1024 778 255
例子2：
P6
1024 778
255
例子3：
P6#PPM文件格式
1024 778#宽度和高度
# 注释
255

PPM图象数据的格式依赖于PPM自身的表示，如果是P3格式，数据将以ASCII文本来表示，每个像素
的值从0到前面的最大值，每行不应该长于70个字符，如下：
例子4：
P3
# example from the man page
4 4
15
 0  0  0    0  0  0    0  0  0   15  0 15
 0  0  0    0 15  7    0  0  0    0  0  0
 0  0  0    0  0  0    0 15  7    0  0  0
15  0 15    0  0  0    0  0  0    0  0  0

如果是P6格式，图象数据以字节格式存储，每个色彩成分（r,g,b）一个字节。仅仅在头部的最后一
个字段的前面才能有注释，在头部的最后一个字段后面通常是一个回车或换行。P6图象文件比P3文件
小，读起来更快。注意，P6文件仅仅用作但字节彩色。

但并没有按照格式规约的要求来，通常的习惯，图象从上到下，从左到右被存储。每个像素以一个字
节来存储，0表示黑色，255表示白色。色彩成分按照通常的红-绿-蓝顺序爱存储。

PGM
该格式文件存储灰度图形，也就是这里每个像素使用一个值来表示而不是3个（R，G，B）。同PPM唯
一不同的是头部用P2和P5，分别表示用ASCII和字节码来表示数据。
例如：
P2
24 7
15
0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0
0  3  3  3  3  0  0  7  7  7  7  0  0 11 11 11 11  0  0 15 15 15 15  0
0  3  0  0  0  0  0  7  0  0  0  0  0 11  0  0  0  0  0 15  0  0 15  0
0  3  3  3  0  0  0  7  7  7  0  0  0 11 11 11  0  0  0 15 15 15 15  0
0  3  0  0  0  0  0  7  0  0  0  0  0 11  0  0  0  0  0 15  0  0  0  0
0  3  0  0  0  0  0  7  7  7  7  0  0 11 11 11 11  0  0 15  0  0  0  0
0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0

PBM
使用ASCII的0或1方式来表示数据，0表示白色，1表示黑色。与PPM、PGM不同的头部是少了第三
行，因为第三行的最大色彩值在这个模式下已经没有意义了；如下：
P1
# PBM example
24 7
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
0 1 1 1 1 0 0 1 1 1 1 0 0 1 1 1 1 0 0 1 1 1 1 0
0 1 0 0 0 0 0 1 0 0 0 0 0 1 0 0 0 0 0 1 0 0 1 0
0 1 1 1 0 0 0 1 1 1 0 0 0 1 1 1 0 0 0 1 1 1 1 0
0 1 0 0 0 0 0 1 0 0 0 0 0 1 0 0 0 0 0 1 0 0 0 0
0 1 0 0 0 0 0 1 1 1 1 0 0 1 1 1 1 0 0 1 0 0 0 0
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

/****************************************************/
PPM图像格式

2008-05-05 16:00

今天得知Minolta 3D scans(Konica的一款三维扫描仪)的数据是两部分，一是反映Shape的后缀为.abs文件，另一个是反映Texture的后缀为.ppm的文件。下面就是ppm文件格式的简介。 PPM灰度文件： 文件头由3行文本组成，可由fgets读出 1）第一行为“P2"，表示文件类型 2）第二行为图像的宽度和高度 3）第三行为最大的象素值255 接下来是图像数据块。按行顺序存储。每个象素占4个字节，灰度通道为4字节ASCII码表示的整数， 高字节在前。左上角为坐标原点。 16位PPM文件：（至少适用于读取由DCRAW生成的PPM文件） 文件头由3行文本组成，可由fgets读出 1）第一行为“P6"，表示文件类型 2）第二行为图像的宽度和高度 3）第三行为最大的象素值 接下来是图像数据块。按行顺序存储。每个象素占6个字节，依次为红绿蓝通道，每个通道为2字节整 数，高字节在前。 PPM彩色文件： 文件头由3行文本组成，可由fgets读出 1）第一行为“P3"，表示文件类型 2）第二行为图像的宽度和高度 3）第三行为最大的象素值255 接下来是图像数据块。按行顺序存储。每个象素占12个字节，依次为红绿蓝通道，每个通道为4字节 ASCII码表示的整数，高字节在前。左上角为坐标原点。 另转其他： ppm文件的开始为三行ASCII码文本 第一行是:   P6 第二行是图像的大小,先是列象素数,后是行象素数,中间有一空格, 例如320X240的图像,次行为: 320 240 第三行是一个介于1和65525的整数,当然也是文本的,用来表示 每一个象素的一个分量(如红,绿,蓝)用几个比特表示, 1-255 表示一个分量用地比特表示. 每一行的结尾一换行或回车或两者都用表示. 三行文本之后就是图像的数据流,从左到右,从上到下. 如一个320X240的RGB图象,每分量用8比特表示, 文件如下: P6 320 240 255

/****************************************************/

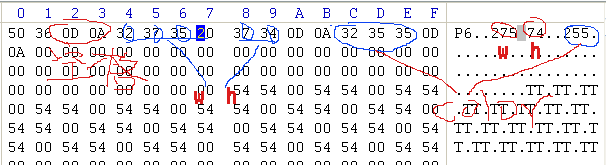

不清楚为什么在高、宽及颜色值前面都带3,　可能是它的约定
