NEC VERSAPRO VY21A笔记本拆机清灰换CPU

今天是给我们之前100块钱收的带软驱的NEC本子拆机换U的一个教程,这个本子怎么说呢,特别的小众,全网连一个成型的拆机教程都没有,所以我们还算是首创了。

总体来说这个机器还是有种面向专业级的感觉的,有种当年IBM T系列的感觉,抡圆了能砸死一排。整体重量那是非常重,而且整机功耗也达到了惊人的90W,居然只搭载了一块镍氢电池(偶尔好用,大多数时候机器不识别电池,但是直接对电池接口怼12V能强充进去) 搭载的是酷睿2 双核 T8100 800总线 DDR2内存 但是居然有CD/DVD刻录机和软驱 硬盘方面一般来看不出意外就是2.5寸 SATA2接口 这次拆机一是想清灰加硅脂改良一下散热 二是想换个CPU 这个机器的800总线和965芯片组决定了即使是换U机器本身也没有什么卵用 而且一般来说旗舰U都是很贵的 就像上次我们换P8800不换P9600一样,都是钱的问题 不过好在P8800也挺好用的 这次T8100能换的U综合考量就只有一个T8300了,是个T8100的高频版 天知道性能能有多大提升

http://imgs.aixifan.com/o_1d7qnirlp1vu01eim19n41lur8qu1l.jpg​imgs.aixifan.com

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第1张图片

不过原机作为35W的标压标准版酷睿2居然跑出来了5.74的高分,这数字让我看到了真的感到非常感人 也就让我坚定了拆机换U清灰加硅脂的决心 也想看看根据不同CPU体质划频规定的高档次型号T8300究竟有多少提升

首先我们看到的是机器的后盖 可以看到 内存和网卡都是通过小盖可以直接换的 电池在图片左下实际机身右下,硬盘在机器正下 这次我们当然也要换一个7200RPM的高转速硬盘提升综合水平。右侧移动硬盘盒里放的是换下的老120G硬盘 值得一提的是这机器拿到手的时候上面是有一个250G的西数蓝盘的,后来我嫌噪声大拿去当插路由器的仓库盘了

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第2张图片

下部的塑料脚垫居然都丢失了,别担心,我们会处理

内置的双声道扬声器表示这个机器不是一般应付了事的货色

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第3张图片

准备更换的CPU和硅脂以及工具

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第4张图片

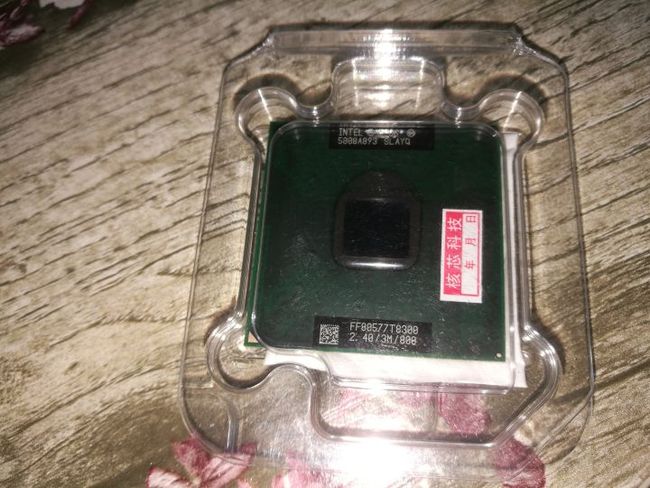

可以看到CPU主频2.4G L2缓存3M 800总线 型号为T8300的信息 因为是PGA封装所以可以简单更换 如果是LGA其实也可以 但是要是BGA就不太容易了 因为BGA是焊在板子上的

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第5张图片

脚垫没了?用胶粘

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第6张图片

胶枪轻轻一带,完美的脚垫就生成了

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第7张图片

右侧也一样

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第8张图片

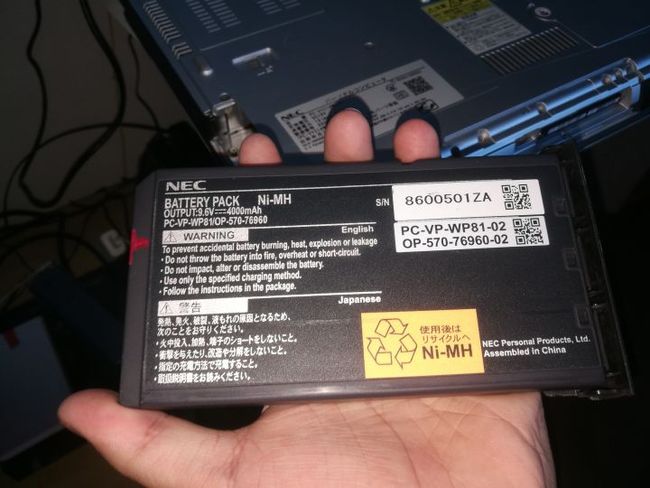

NEC的镍氢电池 能当板砖拍死一堆猴子了 可惜只有 9.6V 4000毫安  很容易得出1.2V X8的结论,那么充满之后就有1.4V X8约12V的电压 所以说如果主板不识别电池拒充可以用12V电源强充

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第9张图片

软驱特写 注意左边的双USB接口和PC扩展卡

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第10张图片

右侧光驱

外观上完全看不出是刻录机

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第11张图片

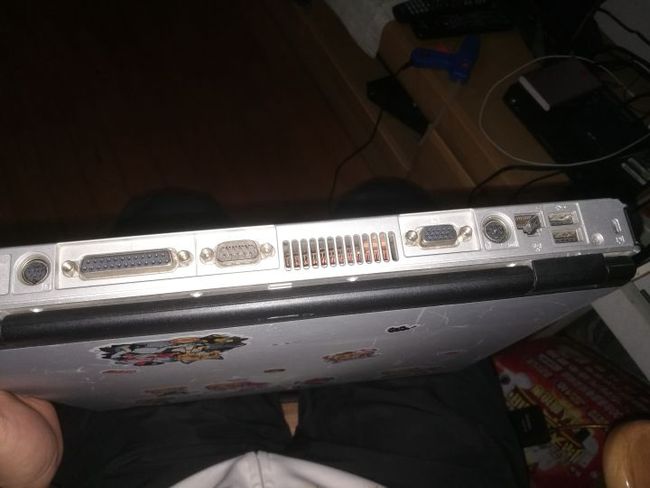

背面散热孔和大量接口 很难想象这么窄的散热口是给35W CPU用的

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第12张图片

顺带说下,干活用的螺丝刀最好上磁以便工作 上磁用的磁铁可以用粘钢珠的钕磁铁提供

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第13张图片

惭愧,本人年轻气盛的时候也是一个A小将 把自己手上的电脑也玷污成了这个样子 现在如果再买电脑不会这样了(没有如果 确实已经不会这样了 这几期的电脑都没这个杀马特样)

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第14张图片

网卡小后盖特写 这个机器我试过各种PCIE网卡 通通不好使 可以识别 不能启动 无法正常使用 但是插英特尔迅盘是可以识别并启动的

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第15张图片

进气口居然在下方…… 右上角写的是预装的是VISTA,没有必要 现在装WIN7 64位纯净版就好了

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第16张图片

RICOH的芯片

X60换下来的3845ABG安上根本不能启动 怀疑需要刷白名单

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第17张图片

拆下机器后盖所有螺丝后,第一个可以拆卸的就是掌托 可以看到下面除了硬盘和电池仓以外并没有太多东西

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第18张图片

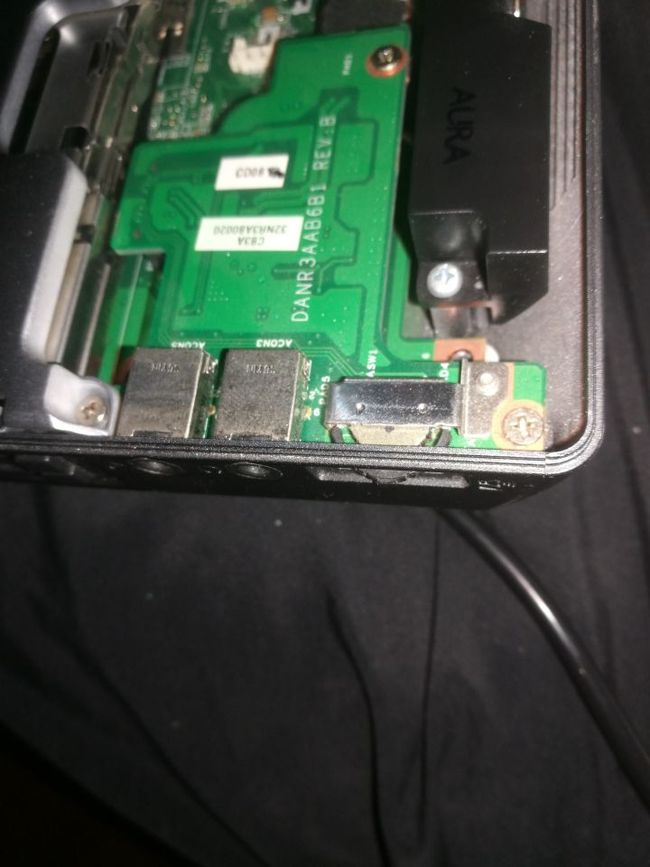

左侧声卡上有个滑轮可以一键调节音量,这是这个机器的特色 然并卵 键盘上同时也带音量调节组合键

要说用处嘛也不是完全没有 可能在合盖的时候也能调音量吧

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第19张图片

光驱很容易就拔出来了 全是灰 可以看得出来是日立LG产

貌似NEC也没自己的光驱生产线

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第20张图片

掌托右侧下方的索尼班子,也是日产货 牌子全啊

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第21张图片

屏轴塑料壳可以用手轻易的抠下来,这样上面的电源按钮小盖也可以很快拆下来解除键盘固定

这里还是想警告A站一些胡搅蛮缠的家伙:魔高一尺 道高一丈 当时干到这里的时候正好在用电视盒子看走向共和 李中堂和翁师傅正好也在说这句

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第22张图片

后部接口非常全 串口并口 PS2鼠标键盘二合一接口 VGA 网线 双USB 可惜没有电话线 至于1394管他去死 现在谁还用 线都买不到

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第23张图片

然后是个挡板 一开始我还以为我干错了得整个拆大板或者拆底板来着

我想错了hh

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第24张图片

一个螺丝挡板下来就看到主板了 全是灰 位于中心的离心风机提供气流 给通过铝合金散热片和铜管导热的集显散热

这里可以看到软驱非常不容易拿下来 用内部螺丝锁紧在机器上面的

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第25张图片

无线网卡的天线居然放在这种地方 难怪信号不好啊 可惜无线网卡最终还是没法直接换 天线的升级更是无稽之谈

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第26张图片

简单拧下四个螺丝之后,看上去非常重的散热器就拧下来了 可以看到灰尘的数量和干涸的导热硅脂

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第27张图片

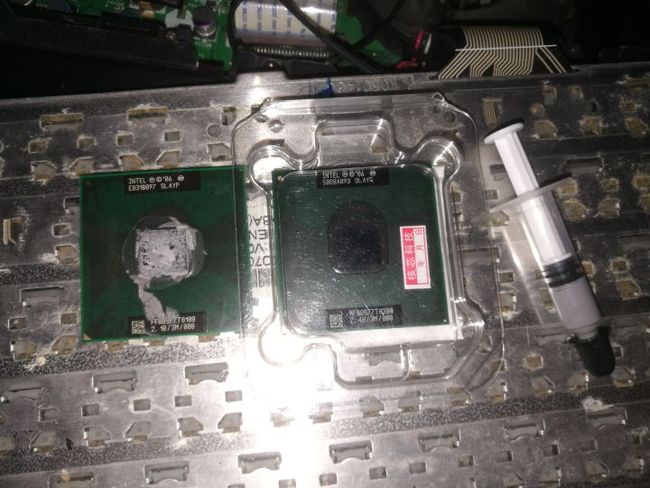

将两个CPU做一下简单对比 其实可以看得出来的是并没有什么明显区别 无非是T8100 2.10GHZ T8300 2.40 罢了 和英特尔等CPU厂商直到如今分U的套路完全一样 型号无非是同一批货的不同体质罢了 有些还可能是直接被限制实力后强行降级发售的 比如P8400,完全可以硬改超频后变成P8800

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第28张图片

两个螺丝固定的集显散热铜片拿掉一个螺丝就可以给集显加导热硅脂 这时候灰尘已经清理了

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第29张图片

注意旁边的CPU已经换上了

换CPU不用多说,直接拧开插槽上的紧固螺栓(就那个黑色的)上就完了

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第30张图片

这次我们拒绝砌墙 CPU只上薄薄一层硅脂 毕竟硅脂只是增强导热的 真正的导热还是得靠铜片 硅脂太后反倒增大热阻

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第31张图片

软驱是NEC自己的

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第32张图片

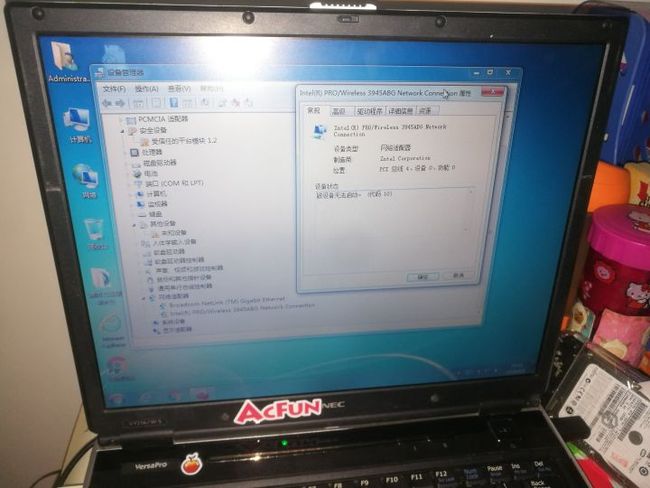

原路装好以后换好硬盘准备给新硬盘分区装系统 装系统教程如同过江之鲫,不必多说了 网卡识别了驱动也不用操心但是还是无法使用

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第33张图片

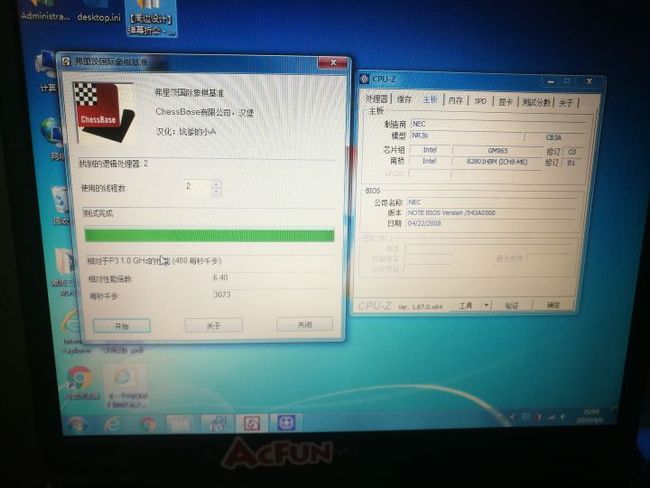

再次进行跑分

第一次的成绩觉得并不理想 怀疑可能是因为系统被占用资源或者是CPU主频还没提升 (笔记本从图拉丁奔腾3那年代就有自动频率控制了)

NEC VERSAPRO VY21A笔记本拆机清灰换CPU_第34张图片

再次进行跑分 这个分数马马虎虎吧 总之800总线的U还指望什么呢 便宜好用 升级容易就行了

顺带说下,DDR2 4G内存可比DDR3的便宜多了 如果日后发现哪个本子支持就上吧
