用列图

一个任务，需要用列图，先网上收集一些资料。

定义:用例图是指由参与者（Actor）、用例（Use Case），边界以及它们之间的关系构成的用于描述系统功能的视图。用例图（User Case）是外部用户（被称为参与者）所能观察到的系统功能的模型图。用例图是系统的蓝图。用例图呈现了一些参与者，一些用例，以及它们之间的关系，主要用于对系统、子系统或类的功能行为进行建模。

构成
用例图由参与者（Actor）、用例（Use Case）、系统边界、箭头组成，用画图的方法来完成。

参与者
参与者不是特指人，是指系统以外的，在使用系统或与系统交互中所扮演的角色。因此参与者可以是人，可以是事物，也可以是时间或其他系统等等。还有一点要注意的是，参与者不是指人或事物本身，而是表示人或事物当时所扮演的角色。比如小明是图书馆的管理员，他参与图书馆管理系统的交互，这时他既可以作为管理员这个角色参与管理，也可以作为借书者向图书馆借书，在这里小明扮演了两个角色，是两个不同的参与者。

用例

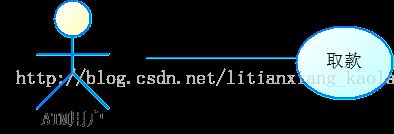

是对包括变量在内的一组动作序列的描述，系统执行这些动作，并产生传递特定参与者的价值的可观察结果。这是UML对用例的正式定义，对我们初学者可能有点难懂。我们可以这样去理解，用例是参与者想要系统做的事情。对于对用例的命名，我们可以给用例取一个简单、描述性的名称，一般为带有动作性的词。用例在画图中用椭圆来表示，椭圆下面附上用例的名称。
