【stm32f103】TIMER基本定时功能的使用（寄存器版）

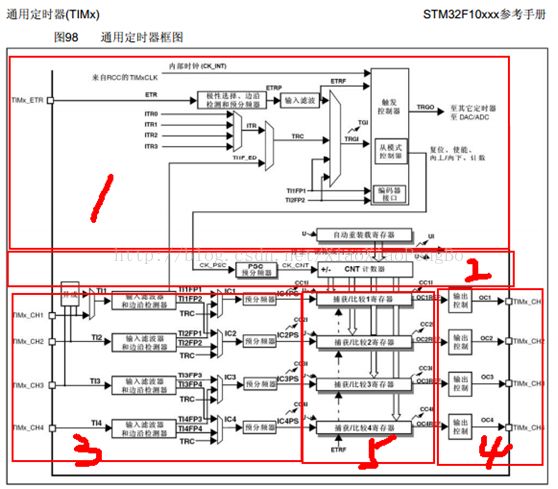

一．TIMER stm32框图

如图：

         1为时钟源

●  内部时钟(CK_INT)

● 外部时钟模式1：外部输入脚(TIx)

●  外部时钟模式2：外部触发输入(ETR)

●  内部触发输入(ITRx)：使用一个定时器作为另一个定时器的预分频器，如可以   配置一个定时器Timer1而作为另一个定时器Timer2的预分频器

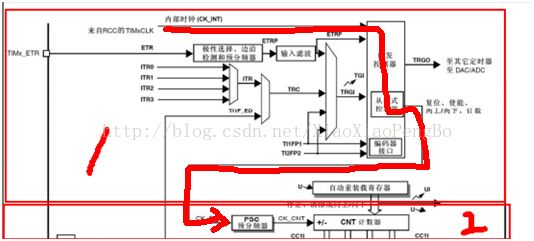

本历程采用内部时钟源，也就是以下的path

此处需要注意一点：如果使用内部时钟，如果TIMER所在的总线是1分频，那么就是所在总线的时钟频率，如果不是1分频，那么时钟频率就是所在总线频率*2

如系统时钟为72M，TIMER2所在APB1为1分频，那么TIMER时钟频率为72M*1

如系统时钟为72M，TIMER2所在APB1为2分频，那么TIMER时钟频率为36M*2

虽然都为72M，但是计算方法也不同，对于频率系数比较大的就能看出差异，例如stm32 f407

2为时基单元

PSC预分频数，还有重装载值，计数器CNT是寄存器根据重装载值和方向进行递增递减

3为输入捕获，最基本的用途可以计算上升沿和下降沿的时间

4为输出，即PWM，可以自己输出波形，控制占空比

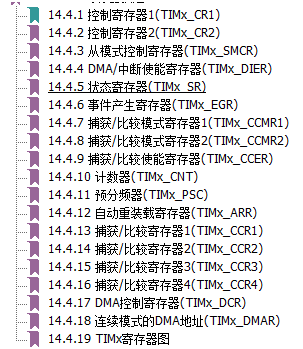

二．寄存器图

Timer的寄存器比较多，本历程只是实现最基本的定时功能，输入捕获，PWM暂时不做讨论

三．编程步骤

1.      使能TIMER时钟

2.      设置重装载值和分频系数

3.      计数器清零

4.      设置触发中断的方式

5.      使能TIMER

6.      使能TIMER NVIC中断

7.      TIMER中断函数编写

四．程序解析

程序调用API

Time2_Enable(19999,7199);

调试如下

RCC->APB1ENR = RCC_APB1ENR_TIM2EN; // 72M clock

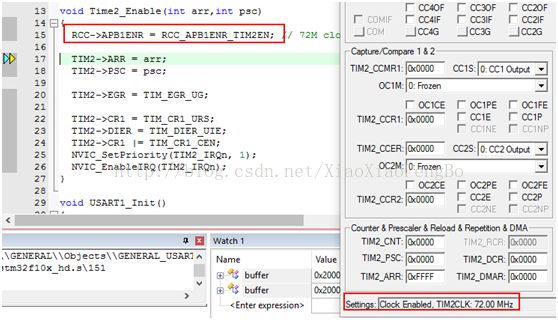

1.使能TIMER时钟，为72M，如图

TIM2->ARR= arr;
TIM2->PSC= psc;

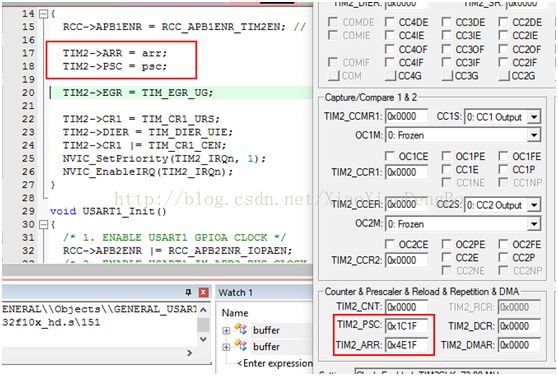

2. 设置重装载值和分频系数，如图

TIM2->EGR = TIM_EGR_UG;

3.计数器清零

TIM2->CR1= TIM_CR1_URS;
TIM2->DIER= TIM_DIER_UIE;

4. 设置触发中断的方式

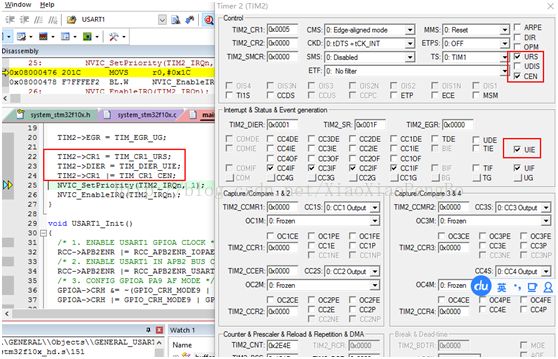

5.使能TIMER，如图：





NVIC_SetPriority(TIM2_IRQn,1);
NVIC_EnableIRQ(TIM2_IRQn);

6.使能TIMER中断

voidTIM2_IRQHandler(void)
{
         TIM2->SR &= ~TIM_SR_UIF;

         printf("timeout! CNDTR=%d\n",DMA1_Channel5->CNDTR);
}

7.编写TIMER中断函数

程序运行图

每2s产生一次中断

72M = 72000000HZ

分频7200

72000000/7200 = 10000

所以一个周期是 1/10000

然后出发中断时20000个周期，所以2s一次中断
