Verilog之流水灯

VerilogHDL那些事儿_建模篇（黑金FPGA开发板配套教程）

作者：akuei2

说明：参照该书将部分程序验证学习一遍

学习时间：2014年5月2号



主要收获：

1.对FPGA有初步了解；

2.功能模块和控制模块；

3.并行操作的思维；

4.使用“并行操作”进行流水灯实验。



FPGA是什么？

1.一个很好的比喻是：FPGA是“一堆乐高积木”，而Verilog是“搭积木的手”。FPGA并没有实际的形状，要通过Verilog描述出形状来。

2.新手们常常忽略了，FPGA其实是并存着“顺序操作”和“并行操作”的操作概念。如果打从一开始就忽略了它们，往后的日子很难避免遇见瓶颈。



过程赋值和assign连续赋值：

1.过程赋值改变一个寄存器的状态，是时序逻辑，用在initial和always里面；

2.连续赋值是组合逻辑，驱动线型变量（wire）。



流水灯实验：

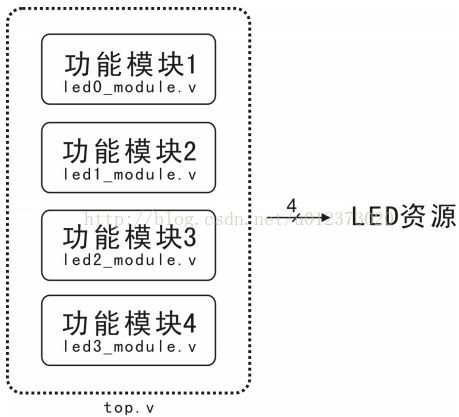

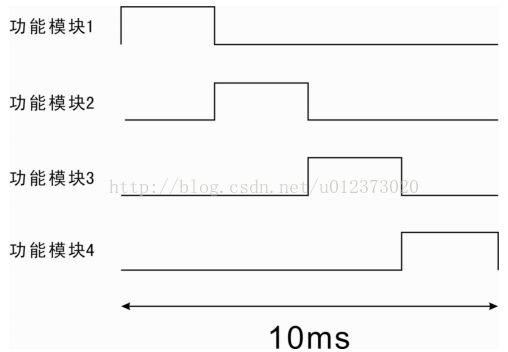

1.系统整体模块以及每个功能模块示意图：

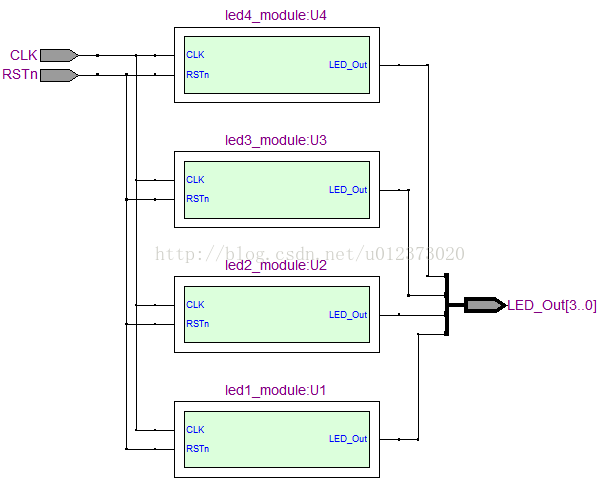

2.RTL原理图

RTL(寄存器传输级）：描述数据在寄存器之间怎么流动和如何处理这些数据的模型。

3.控制模块为top_module，功能模块有led1_module~led4_module。

moduletop_module(CLK, RSTn, LED_Out);



       input CLK;

       input RSTn;

       output [3:0]LED_Out;



       wire LED1_Out;



       led1_module U1

       (

              .CLK(CLK),

              .RSTn(RSTn),

              .LED_Out(LED1_Out)

       );



       wire LED2_Out;



       led2_module U2

       (

              .CLK(CLK),

              .RSTn(RSTn),

              .LED_Out(LED2_Out)

       );



       wire LED3_Out;



       led3_module U3

       (

              .CLK(CLK),

              .RSTn(RSTn),

              .LED_Out(LED3_Out)

       );



       wire LED4_Out;



       led4_module U4

       (

              .CLK(CLK),

              .RSTn(RSTn),

              .LED_Out(LED4_Out)

       );



       assign LED_Out = {LED4_Out, LED3_Out,LED2_Out, LED1_Out};



endmodule







moduleled1_module(CLK, RSTn, LED_Out);



       input CLK;

       input RSTn;

       output LED_Out;



       parameter T10MS = 2'd3;



       reg[1:0]Count1;



       always@(posedge CLK or negedge RSTn)

              if(!RSTn)

                     Count1 <= 2'd0;

              else if(Count1 == T10MS)

                     Count1 <= 2'd0;

              else

                     Count1 <= Count1 + 1'b1;



       reg rLED_Out;



       always@(posedge CLK or negedge RSTn)

              if(!RSTn)

                     rLED_Out <= 1'b0;

              else if(Count1 == 2'd0)

                     rLED_Out <= 1'b1;

              else

                     rLED_Out <= 1'b0;



       assign LED_Out = rLED_Out;



endmodule

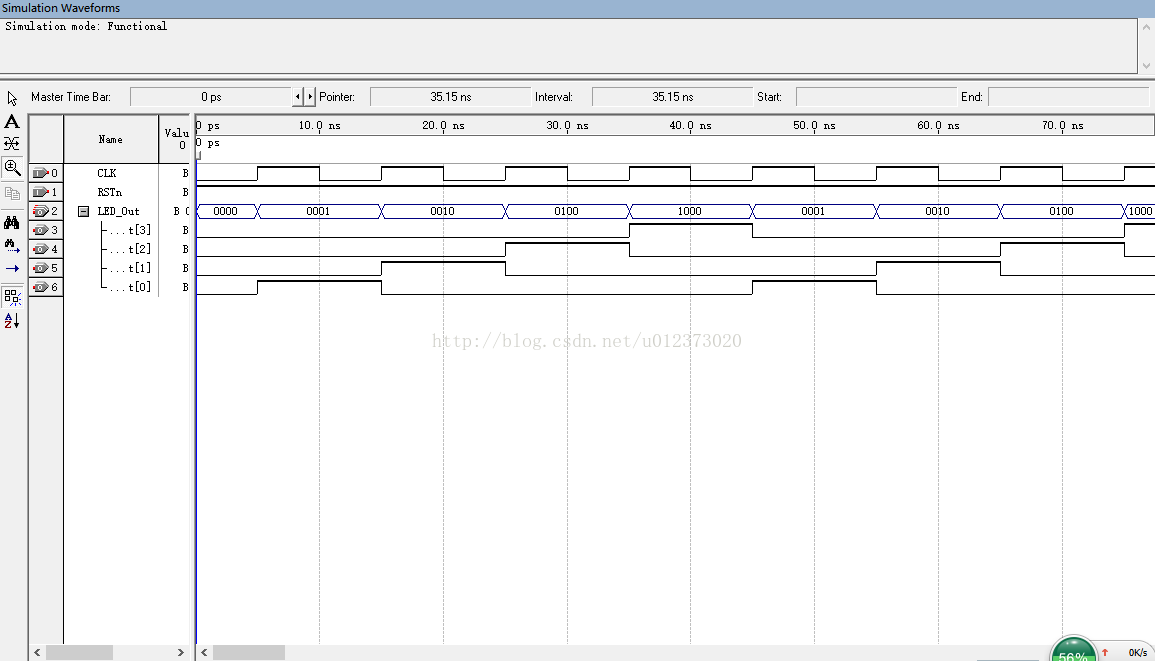

4.仿真如下：



知识点~~~

1.硬件描述语言 Hardware DescriptionLanguage；

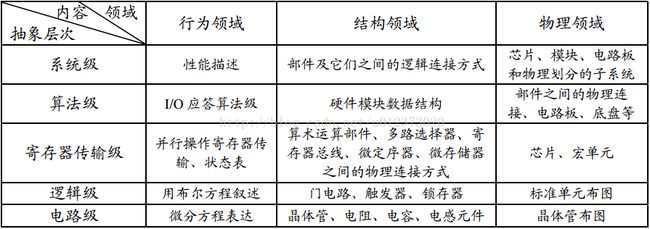

2.HDL采用自顶向下的电路设计方法，主要可以分为五个抽象层次：

3.HDL语言是有时序概念的，这和平常的编程语言不一样。
