VINS-初探（一）

vins是香港科技大学开源的一个单目相机结合IMU的一个VIO，在github上可以下载源码，分为iOS系统下的和ros系统下的两种，ros下的为

https://github.com/HKUST-Aerial-Robotics/VINS-Mono.git

vins的精髓就在视觉和Imu的融合算法，但是我不懂imu就有点尴尬了。所以查看了imu的资料。

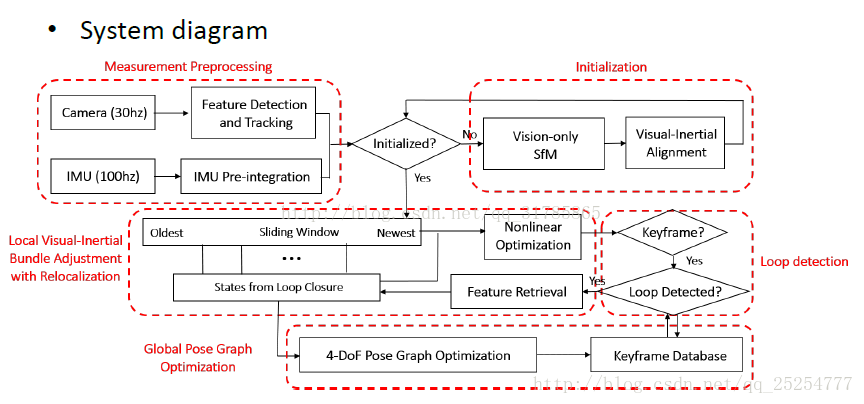

vins的主要框架有个很好的图，如下图。
![这里写图片描述](https://img-blog.csdn.net/20171009083951821?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvcXFfMjUyNTQ3Nzc=/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)
在ros下，vins主要就是两个节点，一个节点算前端，节点为feature_tracker_node.cpp，另一个节点算后端，节点为estimator_node.cpp。
今天先从前端开始记，在节点feature_track_node节点中主要的部分都在回调函数中。最开始记下第一帧的时间戳，同时对发布帧的频率做控制。后面有个for循环，这个写是单目vins，但是里面还是做了双目的考虑。双目暂且不考虑，只看单目。然后执行特征点跟踪类中的readImage，
readImage首先判断得到的图像是否合适（有的光照条件不行），如果不合适需要进行直方图均衡化，提高寻找特征点的质量。
判断当前帧是否为空（这里forw表示光流当前帧，cur光流上一帧，pre是上一次发布的帧），如果是第一帧那么你肯定当前帧是空的，此时需要

prev_img = cur_img = forw_img = img;

将img传递给pre, cur , forw。如果你不是第一帧那么仅仅需要

forw_img = img;

传递给当前帧。
做完这个判断就将当前帧的特征点清零。为下面的光流跟踪做准备。
后面就开始光流跟踪，并根据跟踪的结果对pre,cur ,forw的特征点进行删减，同时对特征点的id,和跟踪特征点的总数进行相应的删减。
做完这些就判断这一帧是否需要发布，如果需要发布进入相应的函数中，其中有个函数rejectWithF（），这个函数里面的东西蛮多，有的看的不是太明白，

m_camera->liftProjective(Eigen::Vector2d(prev_pts[i].x, prev_pts[i].y), tmp_p);//cataCamera.cpp

个人理解应该是将图像特征点的坐标
映射到空间坐标，但是其中你会发现开发者做了好多处理畸变的事情。最后得到两组特征点的位置，然后通过这两组点得到基础矩阵。接着通过基础矩阵剔除一些不好的点。

之后开始设置掩码矩阵setMask()
int n_max_cnt = MAX_CNT - static_cast(forw_pts.size());
算出还缺多少个特征点，然后通过goodFeaturesToTrack（）补上剩余的。这里面mask起了一定的作用。然后就是：

addPoints();
        prev_img = forw_img;
        prev_pts = forw_pts;

将新找到的特征点加上，然后把当前帧给上一发布帧，当前点给上一发布点。此时通过判断是否发布的函数完成。
当然如果不要发布的话也必须执行的：

cur_img = forw_img;
 cur_pts = forw_pts;

readImage()函数结束。
