ThreeJS(WebGL)如何使用UV坐标贴图，实现UV旋转偏移？

ThreeJS是WebGL的一种前端框架，UV坐标的原理是一样的。

前置知识

WebGL纹理

如果对WebGL有兴趣，可以去看WebGL贴材质这篇文章简单了解下。

纹理坐标系统

uv其实就是纹理坐标，因为xyz已经被顶点坐标占用了，所以uvw就用来表示纹理坐标。它时候贴图影射到模型表面的依据，把表面的点与平面上的像素对应起来，一般取值在0~1；
u：图片在显示器水平的坐标
v：垂直方向
w：垂直于显示器表面
一般情况只是在表面贴图，就涉及不到w，所以常称为uv。

ThreeJS纹理贴图

使用纹理对象贴图

ThreeJS本身做了封装，贴图十分方便，如果大家英文好可以直接去官网，嫌麻烦也可以在中文网站上直接查看教程或对象方法。（⚠️以下非完整代码）

    const w=h=64,textureW=textureH=64;
    var geometry = new THREE.PlaneBufferGeometry(w, h); //矩形平面
    // TextureLoader创建一个纹理加载器对象，可以加载图片作为几何体纹理
    var textureLoader = new THREE.TextureLoader();
    // 执行load方法，加载纹理贴图成功后，返回一个纹理对象Texture
    textureLoader.load('./p.jpg', function (texture) {
      texture.wrapS = THREE.RepeatWrapping;
      texture.wrapT = THREE.RepeatWrapping;
      // texture.repeat.set(2, 2);
      var material = new THREE.MeshLambertMaterial({
        map: texture, //设置颜色贴图属性值
      }); //材质对象Material
    var mesh = new THREE.Mesh(geometry, material); //网格模型对象Mesh
    scene.add(mesh); //网格模型添加到场景中

    //纹理贴图加载成功后，调用渲染函数执行渲染操作
    render();

纹理对象Texture本身是有UV旋转偏移方法的，但是如果调整纹理UV，用本身自带方法就需要频繁重新贴图。

UV坐标与顶点坐标的关系

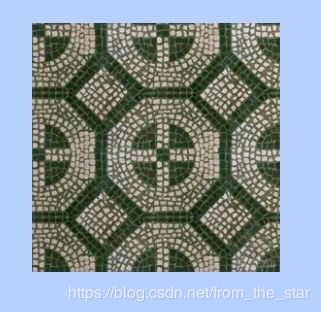

原始贴图是这样：

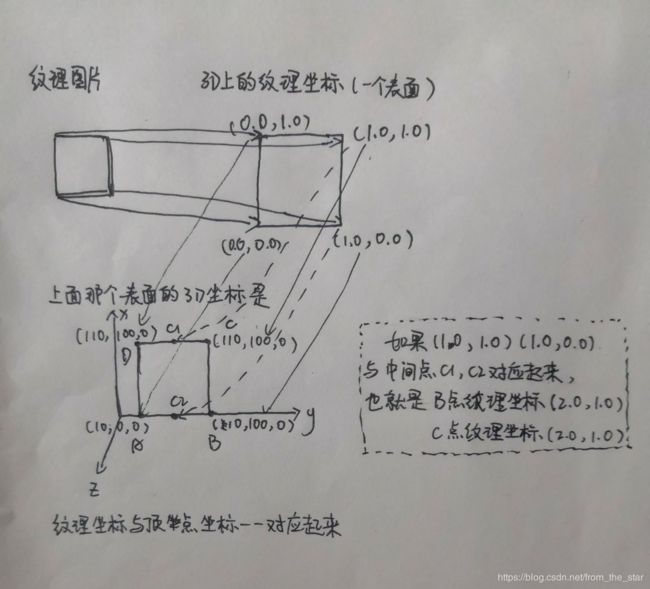

它的纹理坐标和顶点坐标对应情况，它们是一一对应的，大概是这个样子

如果按上图所说，修改UV坐标就会变成这样：

UV旋转偏移

我们明白UV坐标是怎么回事，就可以开始旋转、偏移了。

1. 通过旋转和偏移的值构建一个矩阵，如果矩阵知识还不熟悉，可以看这篇文章复习下，我是用ThreeJS自带的矩阵库，因为它只有三维和四维的，所以我把uv坐标写成了三维，即齐次坐标；
2. 通过取得BufferGeometry的顶点坐标，再去计算原始的UV坐标。不过要注意的只有是或继承BufferGeometry的对象才能取得uv、position信息；
3. 最后通过矩阵转换每一点UV坐标，设置为BufferGeometry的UV。

      //geometry可以通过mesh对象取得，pos是保存顶点坐标的数组
      let pos = geometry.getAttribute("position").array;


      let uv = [];
      const startP = [pos[0],pos[1]];
      //UV偏移不能太大，一般在0到1之间
      const offsetU = 0.05,offsetV = 0.02,rotation = Math.PI/4;
      let m = new THREE.Matrix3();
      m.setUvTransform( -offsetU, -offsetV, 1, 1, rotation, 0, 0 );

      //取得正常情况下的UV坐标
      for (let index = 0; index*3 < pos.length; index++) {
        if(index === 0) uv.push(...[0,0,1]);
        else{
          const currentP = [pos[index*3],pos[index*3+1]]
          uv.push(...[Math.abs((currentP[0]-startP[0])/w),Math.abs((currentP[1]-startP[1])/h),1]);
        }
      }

      let uvAttr = new THREE.BufferAttribute(new Float32Array(uv) , 3) ;
      uvAttr = m.applyToBufferAttribute (uvAttr);
      geometry.attributes.uv = uvAttr;

就这么简单的代码就可以实现UV旋转偏移，但是我们一般会把它封装成函数，通过页面上的Input调整offsetU, offsetV，rotation的值。上面几行的代码，效果就是这样啦：
