Verilog模块的设计流程

September 13, 2016
作者：dengshuai_super
出处：http://blog.csdn.net/dengshuai_super/article/details/52523224
声明：转载请注明作者及出处。

---

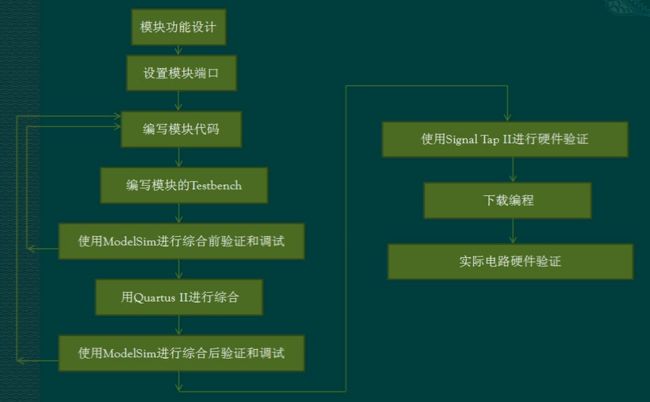

一、功能设计（序曲：三步曲：功能设计）

1.做什么
2.有哪些端口（输入输出端口）
3.端口之间的逻辑时序关系

二、编写代码

编码的过程就是描述的过程，描述的过程就成为建模modeling，完成编码之后就形成了一个抽象电路模块。这段代码对应一个抽象电路。（这个电路通过某种方式可以变成实际的物理电路）
只要是电路一定有输入输出。

三、编写Testbench

在得到实际电路之前进行早期验证，写一个测试平台Testbench，它也是抽象的，需要用代码描述，激励信号也是用代码描述的。
把我们需要测试的模型放到Testbench内部去。为这段模型加载激励信号，然后观测他的输出和内部信号。

四、前仿

运行Testbench段抽象模型的方式就叫做仿真。验证的模型是我们自己编写的模型，验证的内容主要是端口之间的逻辑功能是否符合是否和我们的设计吻合。（功能仿真，RTL的仿真）
出了问题直接修改代码。

五、综合

用Quartus II 综合生成网表。形成了Gate Level的抽象电路模型。

六、后仿

验证时序。（加载延迟参数，信号之间的延迟。）

七、硬件验证

用内置的逻辑分析仪进行验证。
这里的内置逻辑分析仪是Signal Tap II。
时序过了，还可能出现的问题是：
信号完整性，电池兼容的问题。
这种问题容易在高频的情况下发生。
内置的逻辑分析仪就是一个核一段代码，如果空间资源剩余足够就把这段加载运行，从内部信号里抽取，从Jtag口反映到屏幕。
好处：避免真实仪器测试线发生延迟。

八、下载编程并验证

---

例一：设计一个双输入与门逻辑，编写Testbanch，进行前仿和后仿。

module and_gate(a,b,f);
    input a;
    input b;
    output f;

    assign f = a & b;

endmoudle

`timescale 1ns /1ns  //分子是时间单位，分母是频率
module and_gate_tb;
    reg a,b;//register类型
    wire f;//线网类型

    and_gate u1(
    .a(a),
    .b(b),
    .f(f));

    initial
    begin
    a=0;b=0;
        forever
        begin
        #20 a = 0;b = 0;
        #20 a = 0;b = 0;
        #20 a = 0;b = 0;
        #20 a = 0;b = 0;
        end
    end

---

例二：设计一个十六位的行波进位加法器，要求按照层次化原则进行设计和验证。

module add_rca_16(a,b,c_in,sum,c_out);

    input  [15:0] a;
    input  [15:0] b;
    input  c_in;
    output [15:0] sum;
    output  c_out;

    wire c_out_m0,c_out_m1,c_out_m2;

    add_rca_4 m0(.a(a[3:0]),.b(b[3:0]),.c_in(c_in),.sum(sum[3:0]),.c_out(c_out_m0));
    add_rca_4 m1(.a(a[7:4]),.b(b[7:4]),.c_in(c_out_m0),.sum(sum[7:4]),.c_out(c_out_m1));
    add_rca_4 m2(.a(a[11:8]),.b(b[11:8]),.c_in(c_out_m1),.sum(sum[11:8]),.c_out(c_out_m2));
    add_rca_4 m3(.a(a[15:12]),.b(b[15:12]),.c_in(c_out_m2),.sum(sum[15:12]),.c_out(c_out));
endmodule

module add_rca_4(a,b,c_in,sum,c_out);
    input [3:0] a;
    input [3:0] b;
    input c_in;
    output [3:0] sum;
    output c_out;

    wire c_out_b0,c_out_b1,c_out_b2;
    add_full b0(.a(a[0]),.b(b[0]),.c_in(c_in),.sum(sum[0]),.c_out(c_out_b0));
    add_full b1(.a(a[1]),.b(b[1]),.c_in(c_out_b0),.sum(sum[1]),.c_out(c_out_b1));
    add_full b2(.a(a[2]),.b(b[2]),.c_in(c_out_b1),.sum(sum[2]),.c_out(c_out_b2));
    add_full b3(.a(a[3]),.b(b[3]),.c_in(c_out_b2),.sum(sum[3]),.c_out(c_out));
endmodule

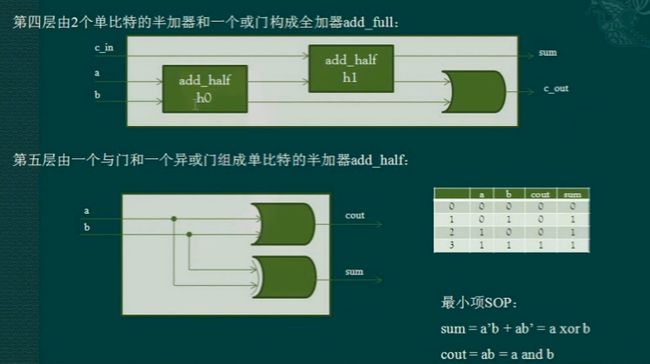

module add_full(a,b,c_in,sum,c_out);
    input a;
    input b;
    input c_in;
    output sum;
    output c_out;

    wire c_out_h0,c_out_h1,sum_h0;

    add_half h0(.a(a),.b(b),.sum(sum_h0),.c_out(c_out_h0));
    add_half h1(.a(c_in),.b(sum_h0),.sum(sum),.c_out(c_out_h1));
    or (c_out,c_out_h0,c_out_h1);//第一个参数是输出

endmodule

module add_half(a,b,sum,c_out);
    input a;
    input b;
    output sum;
    output c_out;

    xor(sum,a,b);
    and(c_out,a,b);
endmodule

---
