网络安全性——基于MAC地址的端口接入认证

    前面小编写过一篇基于802.1x协议的接入认证，这是实现网络安全性的一种常用手段，但是前提是客户机需要通过相应的媒介（认证软件）来实现接入认证，那么万一客户并不想那么费事，希望一切都由服务提供商来解决呢，这个当然不是问题，今天小编我就来介绍一种让用户省事的接入型认证，那就是基于用户MAC地址来进行接入认证，其原理就是使用用户的MAC地址作为用户的用户名和密码，当用户接入网络的时候，会发送数据帧，而网络设备通过获取用户的用户名和密码来进行相应的认证，当然这种认证可以是网络设备本身负责认证工作，也可以将认证任务交给AAA服务器来完成，小编这里将这两种方式都实现一下，整体的实现比较的简单，小编这里细细说来。

网络设备本地认证实验拓扑：

实验设备：华为S2000交换机一台，PC机两台

Step 1：

给两台PC机设置IP，PC1——192.168.102.100

PC2——192.168.102.200

测试在未设置接入认证前，两机通信情况PC1上Ping PC2

Setp 2：在交换机上设置接入认证机制，但先不设置本地信任账户，所以会导致两台主机无法通信

交换机配置：

[sw]mac-authentication //交换机在全局配置模式下开启MAC认证

[sw]int eth 1/0/1 //进入接口1

[sw-Ethernet1/0/1]mac-authentication //开启接口1的MAC认证

[sw]int eth 1/0/2 //进入接口1

[sw-Ethernet1/0/2]mac-authentication //开启接口1的MAC认证

在测试两机的网络连通性再PC1上Ping PC2

Setp 3：在交换机上添加两个合法的本地登录账号和密码（两台PC的MAC），让两台PC通过认证

PC1的MAC 000C29F4C65A

PC2的MAC 3CE5A6CE1891

[sw]local-user 000C29F4C65A //添加账户一

[sw-luser-000c29f4c65a]password simple 000c29f4c65a //明文密码一定要是小写

[sw-luser-000c29f4c65a]service-type lan-access //设置本地登录

[sw]local-user 3CE5A6CE1891 //添加本地账户二

[sw-luser-3ce5a6ce1891]password simple 3ce5a6ce1891 //明文密码一定要是小写

[sw-luser-3ce5a6ce1891]service-type lan-access //设置本地登录

再次测试两台PC的连通性

     这样一来小编的实验也就完成了，可是这种方式只能够针对于一些小型企业，针对与通信运营商来说，不可能把账户信息存放于网络设备中的，因此会借助于AAA认证来完成一系列的工作的，对于认证服务器，小编这里给出了两种，一种是微软的IAS，还有就是思科的ACS（相当强大）

下面就是小编要实现的拓扑：

实验设备：华为S2000交换机一台，PC机两台，radius服务器一台（使用windows server 2003 搭建的）

IP地址规划：

PC1——192.168.102.100

PC2——192.168.102.200

SW vlan1——192.168.102.253

Radius服务器——192.168.102.254

PC1的MAC 3CE5A6583E7E

PC2的MAC 3CE5A6CE1891

Setp 1：配置sw

[sw]mac-authentication //交换机在全局配置模式下开启MAC认证

[sw]int eth 1/0/1 //进入接口1

[sw-Ethernet1/0/1]mac-authentication //开启接口1的MAC认证

[sw]int eth 1/0/2 //进入接口1

[sw-Ethernet1/0/2]mac-authentication //开启接口1的MAC认证

[sw]int vlan 1 //进入vlan接口模式

[sw-Vlan-interface1]ip address 192.168.102.253 255.255.255.0 //设置IP地址

[sw]radius scheme radius //建立radius认证模式，模式名为radius

[sw-radius-radius]primary authentication 192.168.102.254 //设置主验证服务器地址

[sw-radius-radius]key authentication 123456 //设置验证预共享密钥

[sw-radius-radius]accounting optional //设置审计可选

[sw-radius-radius]server-type standard //设置服务类型为标准

对于认证用户有一个区域的概念，小编这里就当主机PC都在一个区域里吧，交换机自带有一个默认区域system，那么小编就直接用就是了

[sw]domain system //进入区域

[sw-isp-system]radius-scheme radius //设置radius认证模式为小编自己建的radius

[sw-isp-system]accounting optional //设置审计可选

[sw-isp-system]access-limit enable 10 //设置同时接入认证用户为10个，可以自由修改啦

Step 2：radius服务器的搭建与配置，这里有两种分别是IAS和ACS

IAS 的搭建配置，小编这里以截图来演示

打开之后按照以下三步走

之后勾选“Internet 验证服务”

最后单击下一步进行安装

安装完成之后打开Internet 验证服务

打开之后新建radius客户端，注意这里的radius客户端就是网络设备SW

点击完之后就会要求输入radius客户端的信息，输入点击下一步

之后会选择客户端供应商，默认即可，填入预共享密钥123456

点击完成即可

看到了吧，这就是小编的radius客户端啦

当然读者还要注意，要修改一下“远程访问策略“，如果不清楚的话可以只留一个策略，结果如下图



还要添加用户账户和密码啦，右键“我的电脑”—》“管理”，打开本地用户和组

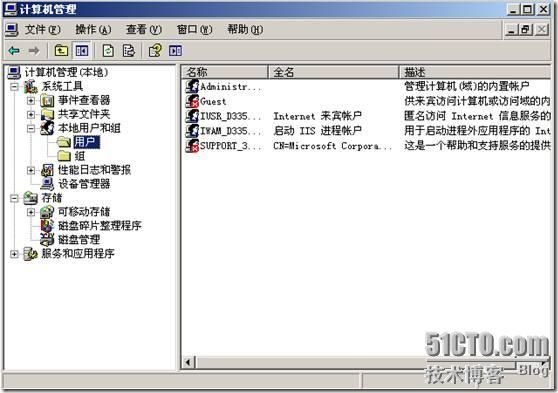

定位到“用户“子项，右键选择”新用户“

创建PC1用户

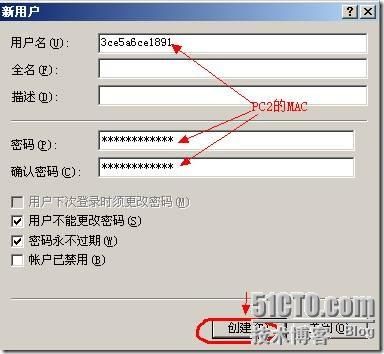

创建PC2用户

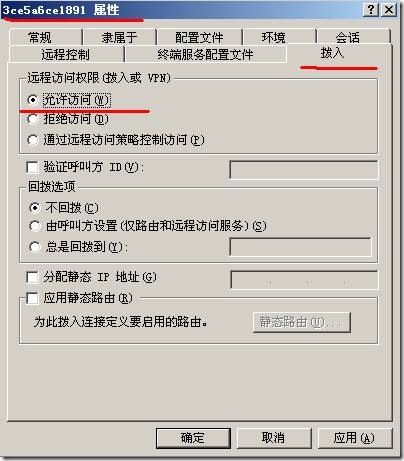

修改两个用户，允许远程接入

测试试试，在PC1上ping PC2

PC2 上ping PC1

接下来来实现ACS

在安装ACS之前最好把IAS给卸载掉，以免监听端口冲突，同时ACS是依托于java虚拟机的，所以要安装jdk，小编这里用的是jdk7，ACS4.0, 至于jdk的安装小编就不细讲了，直接双击下一步就是了

安装ACS

另外一个用户的添加相同

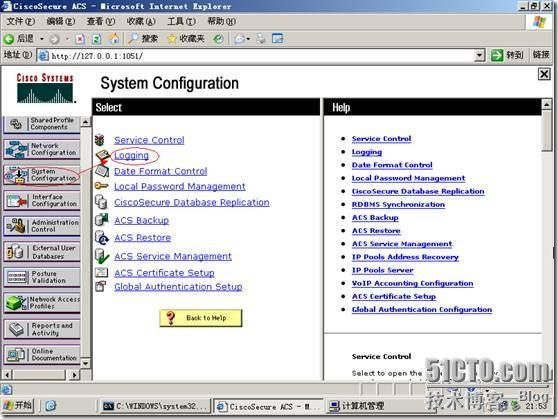

之后打开日志成功访问审计功能

测试试试，在PC1上ping PC2

PC2 上ping PC1

查看ACS的日志审计看看

好了，到此为止所有的工作都完成了，读者可以做一下扩展，比如说在不同网段实现认证（小编这里都是相同网段的，企业不会这么来干的），以上所有仅仅是给读者一个基础的学习引导，希望对读者你有所帮助啊
